Çalıştırma

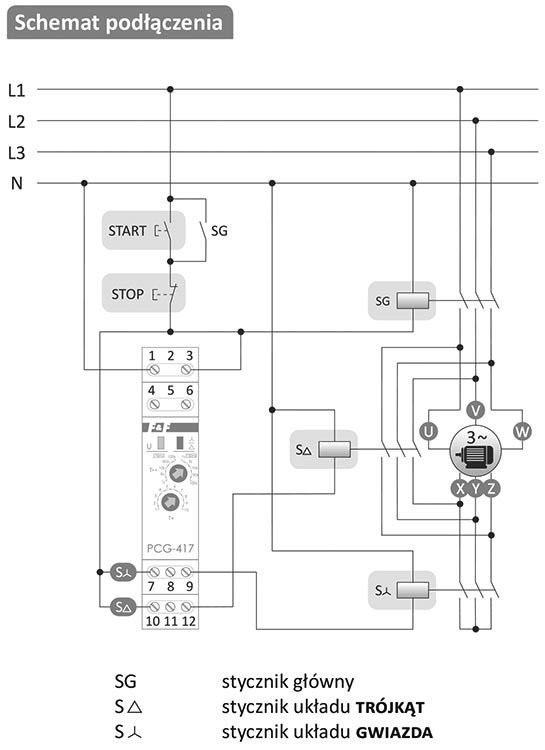

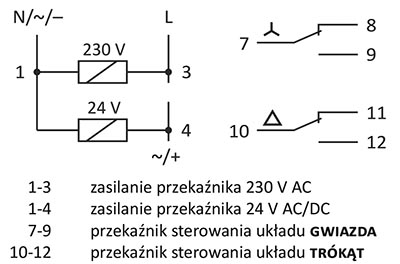

PCG-417 DUO zaman kontrol cihazı iki elektromanyetik röleden oluşan özel bir sisteme sahiptir. Bu, iki kontaktörün aynı anda açılması riskini ortadan kaldırır. Rölelerin her biri ilgili kontaktörü kontrol eder. "Yıldız"dan "üçgen"e geçiş anında ilk röle "yıldız" kontaktörünü açar, zorunlu bir zaman aralığı oluşur ve ardından ikinci röle "üçgen" kontaktörünü kapatır. Güç kaynağı açıldıktan sonra, "yıldız" kontağı ayarlanan başlatma süresi t1 boyunca 7-9 konumuna geçecektir. "Üçgen" kontak 10-11 konumunda kalır. Başlangıç ​​süresi t1 geçtikten sonra, "yıldız" kontağı 7-8 konumuna geçecek ("delta" kontağı hala 10-11 konumunda kalacaktır) ve geçiş, ayarlanan süre boyunca kesintiye uğrayacaktır. t2. t2 süresi dolduktan sonra "üçgen" kontak 10-12 konumuna geçecek ve besleme gerilimi kesilinceye kadar bu durumda kalacaktır ("yıldız" kontak 7-8 konumlarında kalır).


Başlatma zamanının ve anahtarlama gecikme süresinin ayarlanması

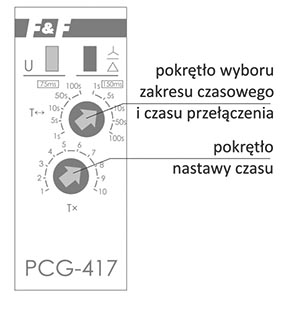

T↔ zaman aralığı seçim düğmesi seçilen zaman aralığını ayarlar (skalanın sol tarafında anahtarlama gecikmesi seçeneği için t2=75 msn ve anahtarlama gecikmesi seçeneği için t2=100 msn) ölçeğin sağ tarafında). Değeri 1'den 10'a kadar bir ölçekte ayarlamak için T× düğmesini kullanın. Bu değerlerin çarpımı t1 başlangıç ​​zamanına eşittir (örn. t1=1s×7=7sn).
