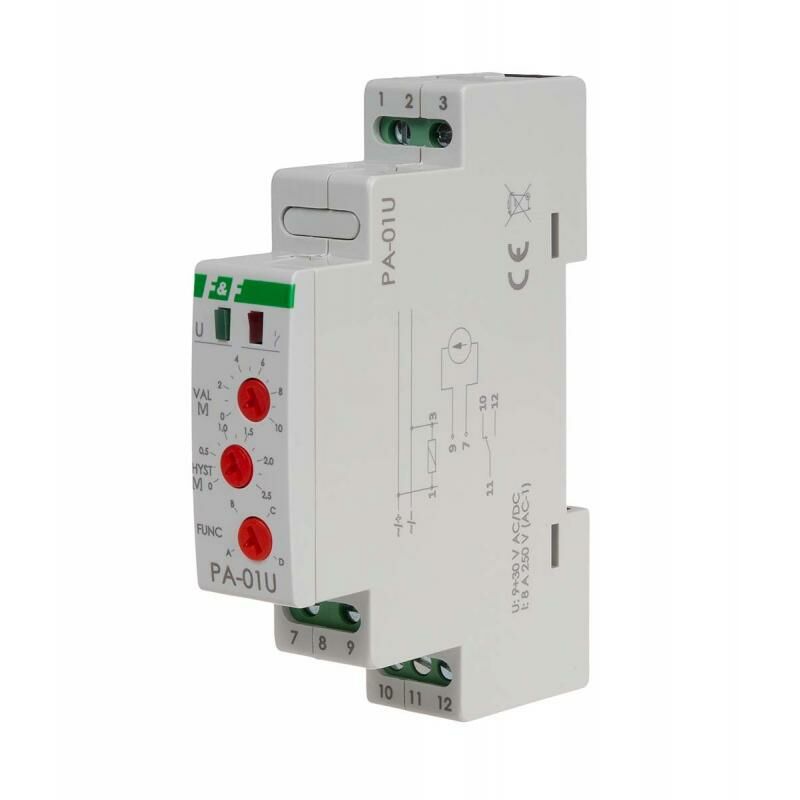

PA-01U analog röle
Gerilim girişli analog röle . PA-01U rölesi, 0†10 V analog sinyalini röle çıkışı için bir kontrol sinyaline dönüştürmek için kullanılır. Bu, otomasyon sistemlerinde analog çıkışlı sensörlerin kullanılmasına olanak sağlar.
Gerilim giriş rölesi PA-01 U'nun çalışması
PA-01U voltaj rölesi, giriş terminallerine (7-9) bağlı voltaj sinyalini sürekli olarak ölçer ve ölçülen değere ve seçilen çalışma moduna bağlı olarak yönetici rölenin açılmasına karar verir. Ölçüm girişi, cihazın güç kaynağından ve yönetici kontaklarından galvanik olarak ayrılmıştır, bu sayede cihazın güç kaynağı voltajından bağımsız bir devrede 0†10 V aralığında voltajı ölçmek mümkündür. PA-01U, FUNC düğmesiyle seçilen dört farklı modda çalışabilir.
Not
Yeni çalışma modunu onaylamak için gücün kapatılıp açılması gerekir.
Bağlantı şeması
Teknik Veri:
|
Besleme gerilimi |
9÷30VDC |
|
AC-1 maksimum yük akımı |
8A |
|
Ölçüm hatası |
%1 |
|
Yönetici unsur |
röle |
|
PIN konfigürasyonu |
1×NO/NC |
|
Kontak ayırma |
EVET |
|
Maksimum akım tüketimi |
100mA |
|
Gerilim giriş direnci |
69kΩ ± %0,1 |
|
Giriş sinyalleri aralığı |
0÷10V |
|
Histerezis ayar aralığı |
0÷2.5V |
|
Ölçüm çözünürlüğü |
2,5mV |
|
"Pencere" modunda histerezis |
100mV |
|
bağlantı |
1,5mm² vidalı terminaller |
|
Sıkma torku |
0,5Nm |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
1 modül (18mm) |
|
Kurulum |
35mm ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
