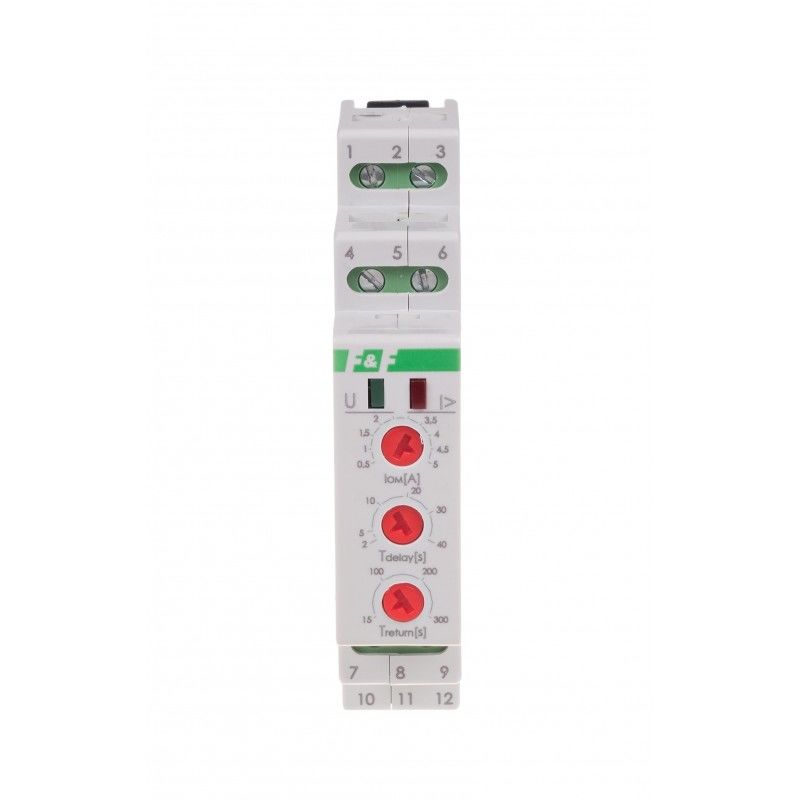

OM-611 güç tüketimi sınırlayıcı
OM-611, 5908312596165
Ürün Açıklaması
Ayarlanabilir aktivasyon ve geri dönüş sürelerine sahip güç tüketimi sınırlayıcı .Bir akım trafosu ile işbirliği için.
OM-611 güç tüketimi sınırlayıcı, röle ölçüm devresindeki alıcıların tükettiği gücün ayarlanan değeri aşıldığında, tek fazlı tesisat devresine giden güç kaynağının bağlantısını keser .
Çalıştırma
Sınırlayıcı, birincil devresi ölçülen devreye ve çıkışı OM ölçüm terminallerine bağlanan bir akım transformatörü ile çalışmak üzere tasarlanmıştır; bu, herhangi bir yük kapasitesinde devreleri kontrol etmenize ve gerçek röle aktivasyon eşiğini daha yükseğe ayarlamanıza olanak tanır . 5 A'dan (IOM). Ölçülen akımın aralığı transformatör oranına bağlı olacaktır, örneğin 50/5 A transformatör için 10:1 oranıyla 5 A ila 50 A arası.
4-6 ölçüm girişinin akımı 5 A'yı geçemez.
Röle güç kaynağı yeşil LED (U) ile gösterilir. Ölçülen devredeki akım, ayarlanan IOM anahtarlama eşiğinden düşük olduğunda kontak kapatılacaktır (konum 7-10). Ölçülen devrede ayarlanan eşiğin aşılması, titreşen kırmızı LED I> ile bildirilir. Ayarlanan Tgecikme süresinden sonra kontak açılacaktır (konum 7-12). Ayarlanan Treturn süresinden sonra kontak otomatik olarak kapanacaktır. Ölçülen devredeki akım değeri hala ayarlanan eşikten yüksekse kontak yeniden açılacaktır.
Teknik Veri:
|
Besleme gerilimi |
230VAC |
|
Maksimum yük akımı AC-1 |
8 bir |
|
Yönetici unsur |
röle |
|
İletişim yapılandırması |
1 × NA/NK |
|
Kontak ayırma |
EVET |
|
Açma eşiği - ayarlanabilir |
0,5÷5A |
|
Çalıştırma gecikmesi - ayarlanabilir |
2÷40 s. |
|
Güç geri dönüş süresi - ayarlanabilir |
15÷300 pp |
|
Güç geri dönüş histerezisi |
%2 |
|
Bağlantı |
2,5 mm² vidalı terminaller |
|
Sıkma torku |
0,4 Nm |
|
Güç tüketimi |
0,8W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
1 modül (18 mm) |
|
Kurulum |
35 mm'lik bir ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
