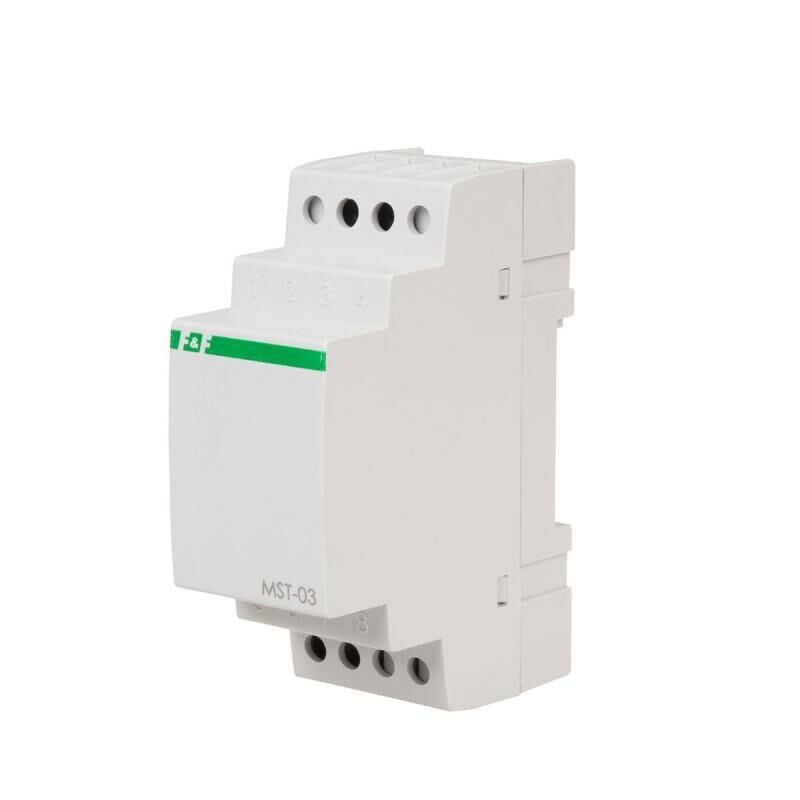

230 V AC devreler için MST-03 başlatma akımı sınırlayıcı
MST-03, 5902431674384
Ürün Açıklaması
MST-03 , endüktif veya kapasitif özelliklere sahip devrelere güç kaynağı açıldığında meydana gelen aşırı akımları sınırlamak için tasarlanmıştır . Bu tür devreler diğerlerinin yanı sıra şunları içerir: LED aydınlatma, anahtarlamalı güç kaynakları, aydınlatma armatürleri. MST-03 ayrıca akkor veya halojen lambalar gibi doğrusal olmayan özelliklere sahip devrelerde de kullanılabilir .MST-03 başlangıç akımı sınırlayıcının çalışması:
Anlık (zil) anahtarla etkinleştirilen otomatik cihaz.Kapasitif, endüktif veya doğrusal olmayan alıcılardan akan başlangıç akımı, nominal değerleri birçok kez aşabilir. Böyle bir aşırı akımın süresi çok kısadır (genellikle 0,1 saniyeden az). Ancak aşırı akım seviyesinden dolayı ev otomasyon sistemlerinde aşırı akım korumalarının tetiklenmesine veya röle kontaklarının yapışmasına neden olabilir. MST-03 açıldığında, akımı maksimum akım genliğini sınırlayan yerleşik NTC termistöründen akmaya zorlar. 1÷1,5 saniye sonra termistör bloke edilir. Bu andan itibaren akım herhangi bir kısıtlama olmaksızın yüke akar. Termistörün direnci akıma ve çalışma süresine bağlı olduğundan sınırlayıcı etki zamanla zayıflar. Bu, termistörün bağlantısı kesildiğinde meydana gelebilecek akım dalgalanmasını en aza indirir.
DİKKAT!
MST-03'ün aydınlatmayı düzgün bir şekilde aydınlatması amaçlanmamıştır.
Teknik Veri:
|
Besleme gerilimi |
230V AC |
|
Maksimum yük akımı AC-1 |
30A |
|
Yönetici unsur |
röle + NTC termistörü |
|
İletişim yapılandırması |
1 × HAYIR |
|
Çıkış voltajı ÇIKIŞ |
230V AC |
|
Anahtarlama gecikmesi |
1÷1,5 sn |
|
Bağlantı |
4,0 mm² vidalı terminaller |
|
Sıkma torku |
0,4 Nm |
|
Güç tüketimi |
1 W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
2 modül (35 mm) |
|
Kurulum |
35 mm'lik bir ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
