Fonksiyonlar

• ayrılmış kontak 1P (NO/NC)
• AÇMA/KAPAMA kontrolü
• çıkış durumu
• zaman kontrol seçenekleri:
  •     gecikmeli aktivasyon
  •     belirli bir süre için gecikmeli aktivasyon
  •     AÇIK/KAPALI döngüsel çalışma
  •     çevrim işlemi KAPALI/AÇIK
• elektrik kesintisinden sonra durum belleği
• zamanlı işlevler için otomatik başlatma
• çıkışın son aktivasyon zamanı
• çıkış aktivasyon sayısı
• zaman fonksiyonları için gerçekleştirilen döngü sayısı

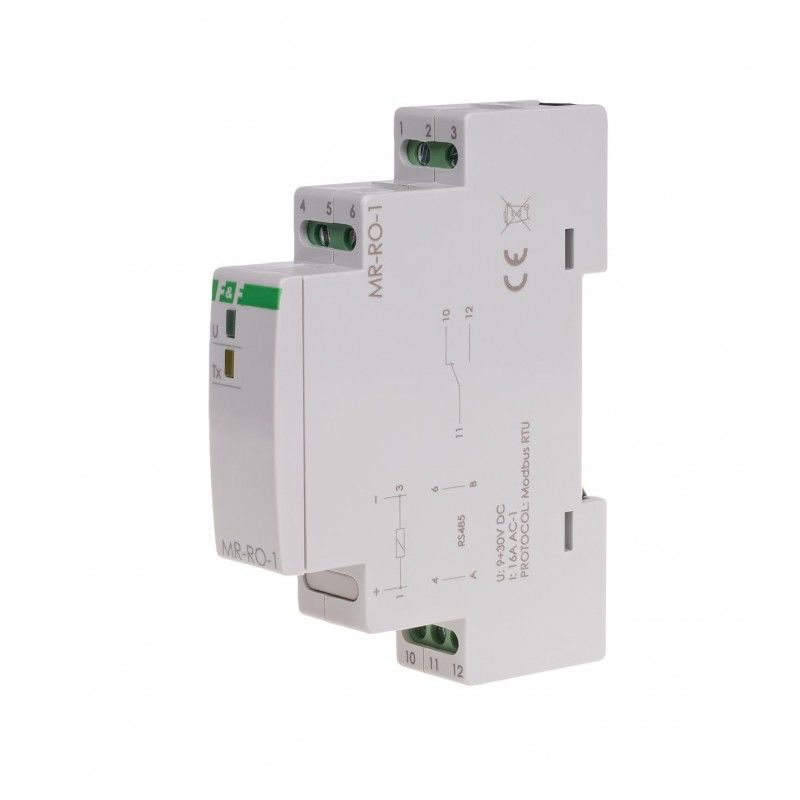

MR-RO-1 röle çıkışı genişletme modülü nasıl çalışır?

MR-RO-1 röle çıkış modülü, kontrol edilebilir bir röle çıkışına (ayrılmış kontak) sahiptir. Çıkış, ayarlanan çalışma modu ve ona atanan parametrelere göre çalışır.
Çıkış durumunun ayarlanması ve okunması, çalışma fonksiyonu parametreleri ve tüm iletişim ve veri alışverişi parametrelerinin ayarlanması, MODBUS RTU iletişim protokolü kullanılarak RS-485 portu üzerinden gerçekleştirilir. Besleme geriliminin açıldığı yeşil U LED'i ile, modül ile diğer cihaz arasındaki veri alışverişinin doğru olduğu sarı Tx LED'i ile gösterilir.

OPERASYON MODLARI

0. AÇIK/KAPALI (aç/kapat)

Çıkışın Modbus aracılığıyla gönderilen komutlar aracılığıyla doğrudan açılıp kapatıldığı modülün varsayılan çalışma modu.


1. Gecikmeli aktivasyon


ON komutunu aldıktan sonra, kontrolör T1 parametresinde ayarlanan süreyi ölçer ve röleyi açar. OFF komutu alındıktan sonra röle devre dışı bırakılacaktır. T1 zaman ölçümü sırasında KAPALI komutunun gönderilmesi, döngü yürütmesini kesintiye uğratır. T1 zamanında veya röle zaten açıkken alınan bir sonraki AÇIK komutu göz ardı edilecektir.


2. Belirli bir süre için çalıştırma


ON komutunu aldıktan sonra röle açılır ve ayarlanan süre geçtikten sonra kapanır. Önceden ayarlanmış süre geçtikten sonra, başka bir AÇIK komutu göndererek döngüyü yeniden başlatmak mümkündür. KAPALI komutunun gönderilmesi röleyi kapatır. T1 zaman sayımı sırasında alınan ON komutu göz ardı edilecektir.


3. Belirli bir süre için gecikmeli aktivasyon


ON komutunu aldıktan sonra, modül T1 süresini ölçer, ardından T2 süresi için röleyi kapatır ve ardından röle kapanır.
Tam bir döngü tamamlandıktan sonra, başka bir AÇIK komutu gönderilerek başka bir döngü başlatılabilir. KAPALI komutunun gönderilmesi, döngü yürütmeyi kesintiye uğratır ve röleyi kapatır. Bir program döngüsünün yürütülmesi sırasında alınan bir AÇIK komutu göz ardı edilecektir.


4. KAPALI/AÇIK döngüsü


T1 süresi için OUT OFF (röle kapalı) ve T2 süresi için OUT ON (röle açık) döngüsel performansı. ON komutu gönderilerek döngü başlatılır. Gerçekleştirilen döngü sayısı, 0x235 kayıt değeri ayarına bağlıdır. Bu kayıt 0 olarak ayarlanırsa, program OFF komutu gönderilene kadar döngüsel olarak yürütülür. Bu kayıtta sıfır dışında bir değer ayarlanırsa (maks. 65535), kontrolör ayarlanan döngü sayısını gerçekleştirecek ve ardından kapanacaktır.
Çevrim yürütme sırasında KAPALI komutunun gönderilmesi, yürütülmesini kesintiye uğratır ve röleyi kapatır. Döngünün yürütülmesi sırasında, bir sonraki AÇIK komutu göz ardı edilecektir. Programlanan döngü sayısını gerçekleştirdikten sonra, bir sonraki ON komutu programı baştan başlatacaktır.


5. AÇMA/KAPAMA döngüsü


T1 süresi için OUT ON (röle açık) ve T2 süresi için OUT OFF (röle kapalı) işleminin döngüsel olarak yürütülmesi. ON komutu gönderilerek döngü başlatılır. Gerçekleştirilen döngü sayısı, 0x235 kayıt değeri ayarına bağlıdır. Bu kayıt 0 olarak ayarlanırsa, program OFF komutu gönderilene kadar döngüsel olarak yürütülür. Bu kayıtta sıfır dışında bir değer ayarlanırsa (maks. 65535), kontrolör ayarlanan döngü sayısını gerçekleştirecek ve ardından kapanacaktır.
Çevrim yürütme sırasında KAPALI komutunun gönderilmesi, yürütülmesini kesintiye uğratır ve röleyi kapatır. Döngünün yürütülmesi sırasında, bir sonraki AÇIK komutu göz ardı edilecektir. Programlanan döngü sayısını gerçekleştirdikten sonra, bir sonraki ON komutu programı baştan başlatacaktır.

DURUM BELLEĞİ VE OTOMATİK BAŞLATMA

Aktif durum belleği, güç geri geldikten sonra programın elektrik kesintisinden önceki durumunu geri yükler. Mod 0 için, kontağı güç kesintisinden önceki konuma ayarlar, mod 1-5 için durum belleği ayarı, program elektrik kesintisi anında devam ediyorsa, güç geri geldikten sonra baştan başlatılacağı anlamına gelir.
Etkin otomatik başlatma işlevi - yalnızca durum belleği işlevi devre dışı olduğunda - modül güç kaynağını açtıktan sonra seçilen çalışma modunun otomatik olarak uygulanmasıdır.

MB Config
Program, değerlerin test edilmesini ve modülün iletişim ve yapılandırma parametrelerinin ayarlanmasını sağlar. CN-USB-485



USB dönüştürücü kullanılarak modülün PC ile iletişimi

Ücretsiz program.

YAPILANDIRMA:
