Fonksiyonlar

• 4 bağımsız giriş
• AC/DC sinyalleriyle çalışacak şekilde uyarlanmış giriş
• durum seçimi 1 tetik seçeneği: yüksek veya düşük voltaj seviyesi
• durum 1 tetikleme seçeneği seçimi: giriş devresinin kapanması veya açılması
• giriş sinyalinin kabul edilebilir minimum uzunluğunu ayarlamanıza izin veren zaman filtresi (girişteki girişimin ortadan kaldırılması)

Çalışma

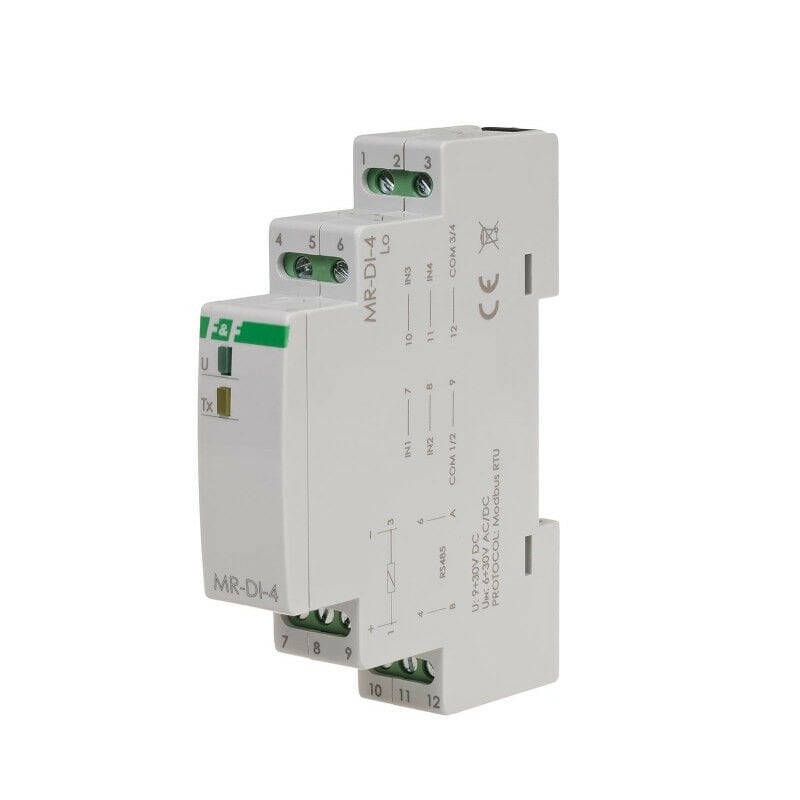

MR-DI-4 genişletme modülünün 4 girişi vardır. Girişleri (TRUE değeri) düşük (0 V) veya yüksek (V+) sinyalle etkinleştirmek ve giriş sinyali devresini kapatmak veya açmak için yapılandırılabilir seçeneklere sahiptir. Zaman filtresi, girişte görünebilecek girişimi (yanlış darbeler) ortadan kaldırmak için kullanılır. Bu, girişte görülecek ve durum değişikliği olarak ele alınacak giriş sinyalinin minimum zaman uzunluğunun ayarıdır. Daha kısa sinyaller dikkate alınmaz.
Giriş durumunun okunması ve tüm iletişim ve veri alışverişi parametrelerinin ayarlanması, MODBUS RTU iletişim protokolü kullanılarak RS-485 portu üzerinden gerçekleştirilir. Besleme geriliminin açıldığı yeşil U LED'i ile, modül ile diğer cihaz arasındaki veri alışverişinin doğru olduğu sarı Tx LED'i ile gösterilir.

MB Config Program , MR-DI-4 Lo genişletme modülünün
değerlerinin test okumasını ve iletişim ve yapılandırma parametrelerini ayarlamasını sağlarCN-USB-485 USB dönüştürücü kullanılarak modülün PC ile iletişimi

Ücretsiz program.

YAPILANDIRMA:

MODBUS RTU protokol parametreleri

Giriş tetikleme seçenekleri tablosu ve bunların mantıksal durumları DOĞRU (1) ve YANLIŞ (0)
