MR-DI-4 Hi Genişletme modülü
MAX-MR-DI-4HI, 5908312598374
Ürün Açıklaması

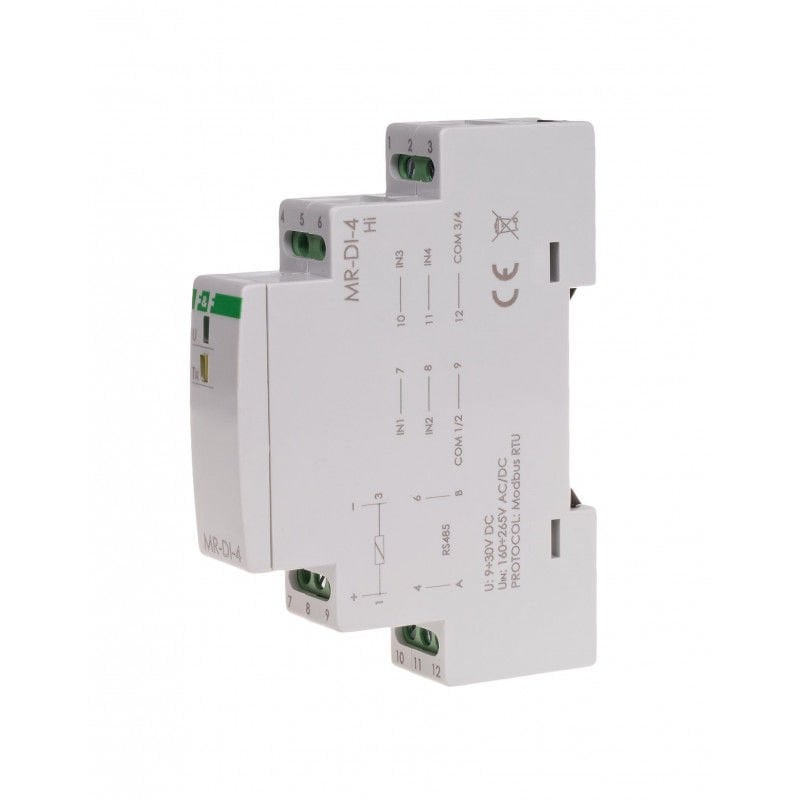

MR-DI-4 Hi Genişletme modülü
MODBUS RTU çıkışlı dijital giriş genişletme modülü .
MR-DI-4 genişletme modülü, MODBUS RTU protokolüne uygun olarak RS-485 portu üzerinden veri alışverişi yapılan PLC programlanabilir kontrolörlerin veya diğer cihazların dijital girişlerini genişleten harici bir cihaz olarak kullanılır .
Fonksiyonlar
- 4 bağımsız giriş
- AC/DC sinyalleriyle çalışacak şekilde uyarlanmış giriş
- durum seçimi 1 tetik seçeneği: yüksek veya düşük voltaj seviyesi
- durum 1 tetikleme seçeneği seçimi: giriş devresinin kapanması veya açılması
- giriş sinyalinin kabul edilebilir minimum uzunluğunu ayarlamanıza izin veren zaman filtresi (girişteki girişimin ortadan kaldırılması)
Çalışma
MR-DI-4 genişletme modülünün 4 girişi vardır. Girişleri (TRUE değeri) düşük (0 V) veya yüksek (V+) sinyalle etkinleştirmek ve giriş sinyali devresini kapatmak veya açmak için yapılandırılabilir seçeneklere sahiptir. Zaman filtresi, girişte görünebilecek girişimi (yanlış darbeler) ortadan kaldırmak için kullanılır. Bu, girişte görülecek ve durum değişikliği olarak ele alınacak giriş sinyalinin minimum zaman uzunluğunun ayarıdır. Daha kısa sinyaller dikkate alınmaz.
Giriş durumunun okunması ve tüm iletişim ve veri alışverişi parametrelerinin ayarlanması, MODBUS RTU iletişim protokolü kullanılarak RS-485 portu üzerinden gerçekleştirilir. Besleme geriliminin açıldığı yeşil U LED'i ile, modül ile diğer cihaz arasındaki veri alışverişinin doğru olduğu sarı Tx LED'i ile gösterilir.
MB Config
Program, MR-DI-4 genişletme modülünün değerlerinin test okumasını ve iletişim ve yapılandırma parametrelerini ayarlamasını sağlar . CN-USB-485
USB dönüştürücü kullanılarak modülün PC ile iletişimi
Ücretsiz program.
YAPILANDIRMA:
MODBUS RTU protokol parametreleri
Giriş tetikleme seçenekleri tablosu ve bunların mantıksal durumları DOĞRU (1) ve YANLIŞ (0)
Bağlantı şeması
Sayım ve dijital girişlerin bağlantısının uygulanması
Ağ adresi ayarı
Teknik Veri:
|
Besleme gerilimi |
9÷30VDC |
|
Girişler - voltaj toleransı |
160÷265V AC/DC |
|
Limanlar |
RS-485 |
|
iletişim protokolü |
MODBUS RTU |
|
Dijital giriş sayısı |
4 |
|
Meslek türü |
KÖLE |
|
Hız - ayarlanabilir |
1200÷115200 bps |
|
Veri bitleri |
8 |
|
Durdurma bitleri |
1 / 1,5 / 2 |
|
parite bitleri |
ÇİFT / TEK / YOK |
|
Adres |
1÷247 |
|
bağlantı |
2,5 mm² vidalı terminaller |
|
Sıkma torku |
0.4Nm |
|
Güç tüketimi |
0,3 W |
|
Çalışma sıcaklığı |
-20÷50°C |
|
boyutlar |
1 modül (18 mm) |
|
Kurulum |
35mm ray üzerinde |
|
güvenlik seviyesi |
IP20 |
MB yapılandırma yazılımı (2,32M)
MR-DI-4 Yüksek Kullanım Kılavuzu (127.43k)
MR-DI-4 Yüksek CAD dxf diyagramı (389.09k)
AC AH AV AT MB MR RM CE bildirimi 2023 (180.11k)
