MR-AI-1 analog giriş modülü
MAX-MR-AI-1, 5908312594628
Ürün Açıklaması

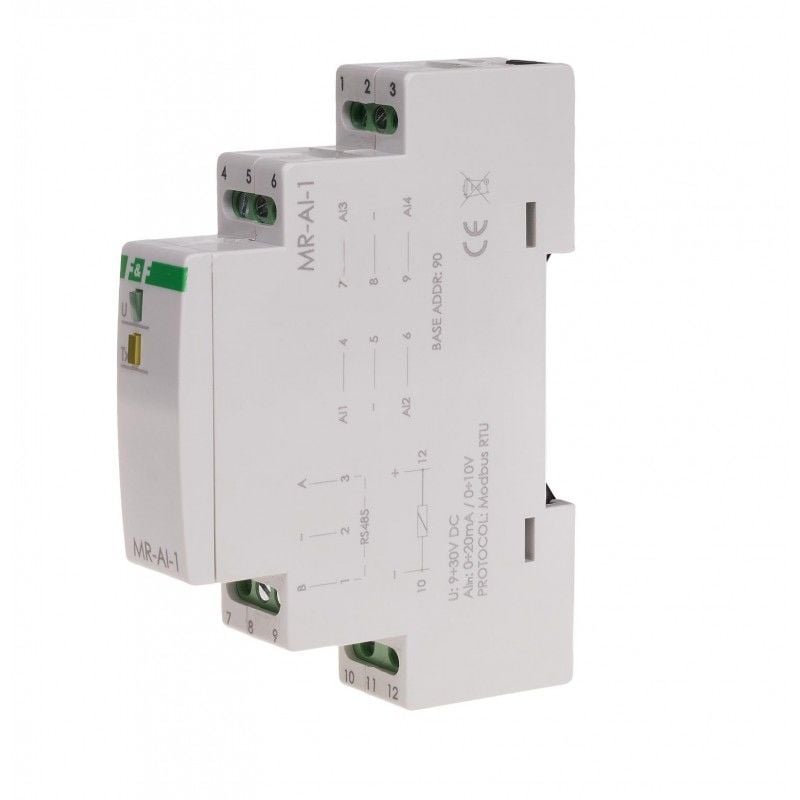

MAX-MR-AI-1 analog giriş modülü
MODBUS RTU çıkışlı analog giriş modülü . MODBUS RTU protokolüne uygun olarak RS-485 portu üzerinden veri alışverişinin gerçekleştiği PLC programlanabilir kontrolörlerin veya diğer cihazların analog girişlerini genişletenharici bir cihaz .
MR-AI-1 analog giriş modülünün çalışması
Modül dört evrensel analog girişe sahiptir . 0÷10 V (gerilim U) veya 4÷20 mA (akım I) standardıyla uyumlu giriş tipi, dahili köprüler kullanılarak ayarlanır. Modül, giriş tiplerinin donanım konfigürasyonundan (jumper konumları) bağımsız olarak tüm girişlerdeki akım ve gerilim giriş değerlerini sürekli olarak ölçer. Ancak bu girişlerin konfigüre edildiği giriş değerleri doğru bir şekilde ölçülecektir. Giriş akımlarının veya gerilimlerinin değerleri ve tüm iletişim parametrelerinin ayarlanması , MODBUS RTU iletişim protokolü kullanılarak RS-485 portu üzerinden gerçekleştirilir . Besleme geriliminin açıldığı yeşil U LED'i ile, modül ile diğer cihaz arasındaki veri alışverişinin doğru olduğu sarı Tx LED'i ile gösterilir.
İletişim ayarları sıfırlama
Modülün ön tarafında bir kod anahtarı mevcuttur.
Sıfırlama ayrıntıları kılavuzda mevcuttur.
MB Config
Program, değerlerin test edilmesini ve modülün iletişim ve yapılandırma parametrelerinin ayarlanmasını sağlar. CN-USB-485
USB dönüştürücü kullanılarak modülün PC ile iletişimi
Ücretsiz program.

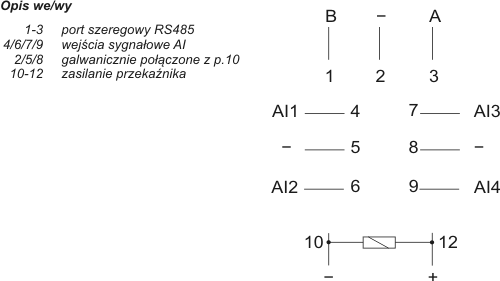

MR-AI-1 I/O açıklaması
Çeşitli analog transdüser türlerinin bağlantılarının şematik diyagramı
RS-485 ağındaki modül
Ağ adresi
ayarı İletişim ayarlarının sıfırlanması
Teknik Veri:
|
Besleme gerilimi |
9÷30VDC |
|
Limanlar |
RS-485 |
|
iletişim protokolü |
MODBUS RTU |
|
Meslek türü |
KÖLE |
|
Hız - ayarlanabilir |
1200÷115200 bps |
|
Veri bitleri |
8 |
|
Durdurma bitleri |
1/2 |
|
parite bitleri |
ÇİFT / TEK / YOK |
|
Adres |
1÷247 |
|
Maksimum ölçüm hatası |
%0,5 |
|
Maksimum akım tüketimi |
30mA |
|
Analog giriş sayısı |
4 |
|
Giriş tipi/aralığı - akım |
0÷20mA |
|
Giriş tipi/aralığı - voltaj |
0÷10V |
|
Gerilim giriş direnci |
110kΩ |
|
Akım giriş direnci |
47 ohm |
|
bağlantı |
2,5 mm² vidalı terminaller |
|
Sıkma torku |
0.4Nm |
|
Güç tüketimi |
1W |
|
Çalışma sıcaklığı |
-20÷50°C |
|
boyutlar |
1 modül (18 mm) |
|
Kurulum |
35mm ray üzerinde |
|
güvenlik seviyesi |
IP20 |
