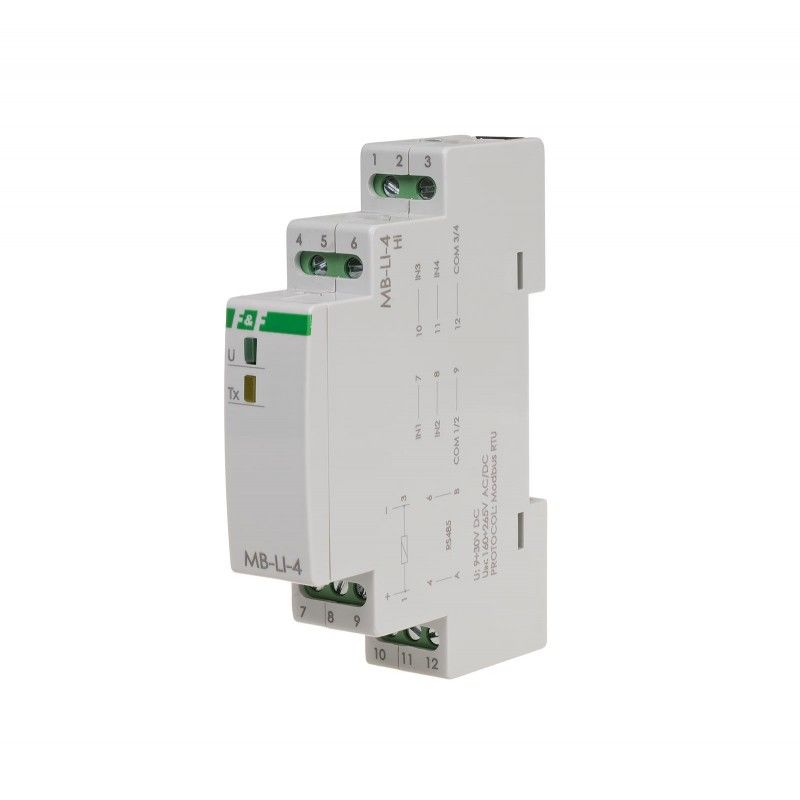

MB-LI-4 Darbe sayacı - Düşük
MAKS-MB-LI-4LO, 5908312598329
Ürün Açıklaması
MB-LI-4LO Darbe sayacı
MODBUS RTU çıkışlı 4 kanallı puls sayıcı .
Alçak gerilim sayma girişleri.
Darbe sayacı, MODBUS RTU protokolüne uygun olarak RS-485 portu üzerinden veri alışverişi ve iş çevrimi sayısını belirlemek için harici cihazlar tarafından üretilen AC/DC sinyallerini saymak için kullanılır.
Fonksiyonlar
- 4 bağımsız sayaç
- AC/DC sinyalleriyle çalışacak şekilde uyarlanmış sayıcı girişi
- faktör ayarı (kayan nokta değeri)
- ölçeklendirilmiş değer (darbe sayısı × faktör)
- durum seçimi 1 tetik seçeneği: yüksek veya düşük voltaj seviyesi.
- giriş darbe kenarı seçimi (yükselen veya düşen)
- frekans filtresi, sayılan darbelerin maksimum frekansının sınırlandırılmasını sağlar (sayaç girişindeki parazitin ortadan kaldırılması)
- elektrik kesintisinden sonra sayaç durumunun hafızası
- dijital giriş işlevi
MB-LI-4 Lo darbe sayacının çalışma prensibi
Darbe sayacı MB-LI-4, 4 kanallı tek yönlü bir sayaçtır . Her kanal bağımsızdır ve bireysel ayarlara göre darbeleri sayar. Sonuçlar, darbe sayısı ve 0 ila ~4,29 milyar aralığında ölçeklenmiş bir değer şeklinde sunulur. Sayaç, her kanalın sayacını bağımsız olarak sıfırlamanıza izin veren bir yazılım işlevine sahiptir. Maksimum darbe sayısına (taşma) ulaştıktan sonra, sayaç otomatik olarak sıfırlanır ve 0'dan sayar. Modül, düşük (0 V) veya yüksek (V+) sinyal ve yükselen veya düşen kenarlı darbeleri saymak için yapılandırılabilir seçeneklere sahiptir.
Ayrıca sayma girişi, durumunu okuyabilen bir DI dijital girişi olarak da kullanılabilir.
Sayılan darbelerin, ölçeklenen değerlerin okunması, tüm sayma parametrelerinin ayarlanması, iletişim ve veri alışverişi, MODBUS RTU iletişim protokolü kullanılarak RS-485 portu üzerinden gerçekleştirilir. Besleme geriliminin açıldığı yeşil U LED'i ile, modül ile diğer cihaz arasındaki veri alışverişinin doğru olduğu sarı Tx LED'i ile gösterilir.
DİKKAT!
Her durumda, girişi tetiklemek için harici bir kontrol voltajı gerekir. Modül besleme gerilimi bu amaçla kullanılırsa, kontrol girişleri ile güç kaynağı ve iletişim arasındaki galvanik ayrımın kaybı anlamına gelir.
MB Config
Program, değerlerin test edilmesini ve dönüştürücünün iletişim ve yapılandırma parametrelerinin ayarlanmasını sağlar. USB dönüştürücü CN-USB-485
Free programı kullanılarak modülün PC ile iletişimi .
YAPILANDIRMA:
MODBUS RTU protokol parametreleri
Bağlantı şeması
Sayım ve dijital girişlerin bağlantısının gerçekleştirilmesi
Sayım ve dijital girişlerin bağlantısının gerçekleştirilmesi
Teknik Veri:
|
Besleme gerilimi |
9÷30VDC |
|
Limanlar |
RS-485 |
|
iletişim protokolü |
MODBUS RTU |
|
giriş gerilimi sayma |
6÷30V AC/DC |
|
sayma sıklığı |
100Hz |
|
Dijital giriş sayısı |
4 |
|
Meslek türü |
KÖLE |
|
Hız - ayarlanabilir |
1200÷115200 bps |
|
Veri bitleri |
8 |
|
Durdurma bitleri |
1 / 1,5 / 2 |
|
parite bitleri |
ÇİFT / TEK / YOK |
|
Adres |
1÷247 |
|
bağlantı |
2,5 mm² vidalı terminaller |
|
Sıkma torku |
0.4Nm |
|
Güç tüketimi |
0,3 W |
|
Çalışma sıcaklığı |
-20÷50°C |
|
boyutlar |
1 modül (18 mm) |
|
Kurulum |
35mm ray üzerinde |
|
güvenlik seviyesi |
IP20 |
