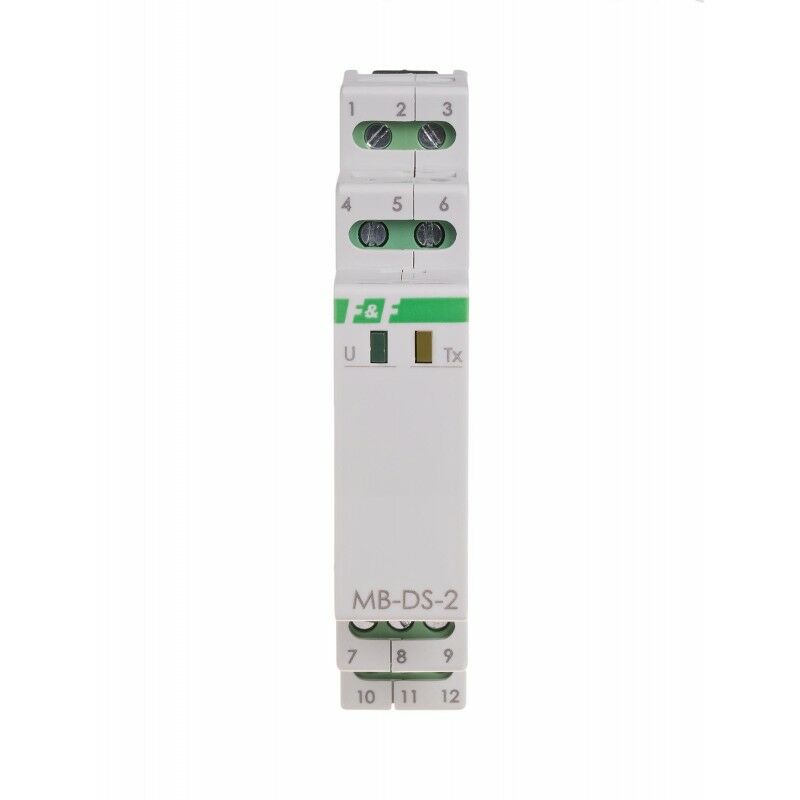

MB-DS-2 Sıcaklık Vericisi
MAX-MB-DS-2, 5908312598657
Ürün Açıklaması
MODBUS RTU çıkışlı2 kanallı sıcaklık ölçüm transdüseri
.
MB-DS-2 sıcaklık ölçüm transdüseri, harici bir DS1820 veya DS18B20 sıcaklık sensörü kullanarak sıcaklığı ölçmek ve MODBUS RTU protokolüne uygun olarak RS-485 portu üzerinden veri alışverişi yapmak üzere tasarlanmıştır.
Fonksiyonlar
- 2 bağımsız ölçüm kanalı
- mevcut sıcaklığın okunması
- Kaydedilen minimum ve maksimum sıcaklıkların okunması
- ölçüm sonucu ortalama süresinin ayarlanması
- referans düzeltme değerinin ayarlanması
Çalıştırma
MB-DS-2 sıcaklık ölçüm transdüseri, harici sensörleri kullanarak sıcaklıkları sürekli olarak ölçer. Kaydedilen sıcaklıkların değerlerinin okunması, tüm ölçüm parametrelerinin ayarlanması, iletişim ve veri alışverişi MODBUS RTU iletişim protokolü kullanılarak RS-485 portu üzerinden gerçekleştirilir. Besleme geriliminin açıldığı yeşil U LED ile, modül ile ikinci cihaz arasındaki veri alışverişinin doğru olduğu ise sarı Tx LED ile bildirilir. MB-DS-2
sıcaklık ölçüm dönüştürücüsü, 3 kablolu dijital sensörler DS1820 veya DS18B20 ile çalışır. Sıcaklık probu Özel sıcaklık probu: SDS1. Prob ayrı satılır .
MB Yapılandırması
Program, değerlerin test okunmasını ve vericinin iletişim ve konfigürasyon parametrelerinin ayarlanmasını sağlar .
Modülün CN-USB-485 USB dönüştürücüyü kullanarak bir PC ile iletişimi .
Ücretsiz program.
Bağlantı şeması
Ağ adresi ayarı
YAPILANDIRMA:
MODBUS RTU protokol parametreleri
Teknik Veri:
|
Besleme gerilimi |
9÷30VDC |
|
Ölçüm aralığı |
-55÷125°C |
|
Limanlar |
RS-485 |
|
Sıcaklık probu |
DS1820 veya DS18B20 |
|
İletişim protokolü |
MODBUS RTU |
|
Meslek türü |
KÖLE |
|
Hız - ayarlanabilir |
1200÷115200 bit/sn |
|
Veri bitleri |
8 |
|
Bitleri durdur |
1/1,5/2 |
|
Eşlik bitleri |
ÇİFT/TEK/YOK |
|
Adres |
1÷247 |
|
Maksimum ölçüm hatası |
±1°C |
|
Maksimum akım tüketimi |
40 mA |
|
Örnekleme frekansı |
10Hz |
|
Bağlantı |
2,5 mm² vidalı terminaller |
|
Sıkma torku |
0,4 Nm |
|
Güç tüketimi |
0,3W |
|
Çalışma sıcaklığı |
-20÷50°C |
|
Boyutlar |
1 modül (18 mm) |
|
Kurulum |
35 mm'lik bir ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
