Fonksiyonlar

• DALLAS DS18B20 sensörleri için destek

•  1-TELLİ otobüs
•  10 ölçüm noktasına kadar
•  mevcut sıcaklığın okunması
•  RS-485 / ModbusRTU iletişimi

Çalıştırma

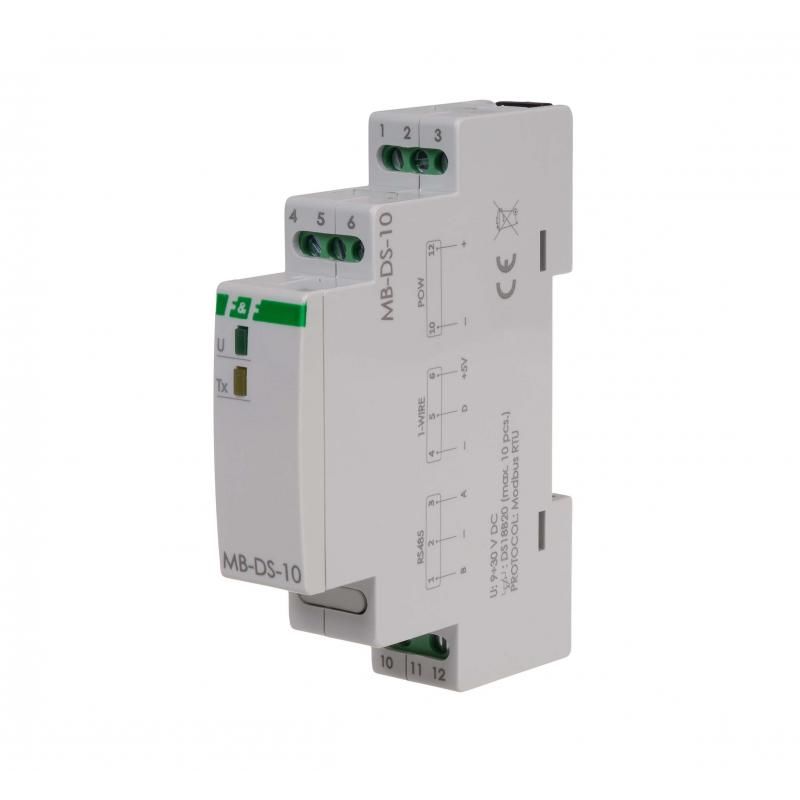

Modül, harici sensörleri kullanarak sıcaklıkları sürekli olarak ölçer. Kaydedilen sıcaklıkların değerlerinin okunması, tüm ölçüm parametrelerinin ayarlanması, iletişim ve veri alışverişi MODBUS RTU iletişim protokolü kullanılarak RS-485 portu üzerinden gerçekleştirilir. Besleme geriliminin açıldığı yeşil U LED ile, modül ile ikinci cihaz arasındaki veri alışverişinin doğru olduğu ise sarı Tx LED ile bildirilir.
Modül 3 kablolu DS18B20 dijital sensörlerle çalışır.

Sıcaklık probu
Özel sıcaklık probu:  SDS1. Prob ayrı satılır.

MODBUS RTU PROTOKOLÜ PARAMETRELERİ

KAYITLAR

MB Config servis programı

İletişim ve modül çalışma parametrelerinin hızlı yapılandırılması ve DS sensörlerinin adreslenmesi için servis programı.
Program, cihazın alt sayfasında veya www.fif.com.pl web sitesindeki İNDİR sekmesinde mevcuttur.

1-TELLİ standart

MB-DS-10, empedans eşleştirmeye ve aktif "akıllı" çekmeye olanak tanıyan tek kanallı 1-Wire Master elektronik sistemi kullanır. 500 m'ye kadar uzunluk veya yarıçapa sahip seri, şube ve yıldız veri yolu topolojilerinde küçük ve büyük 1-Wire ağlar kurmanıza olanak tanır.
Daha fazla bilgi için bağlantılara bakın:
https://www.maximintegrated.com/en/design /teknik-belgeler/eğitimler /1/148.html

https://datasheets.maximintegrated.com/en/ds/DS2482-100.pdf
