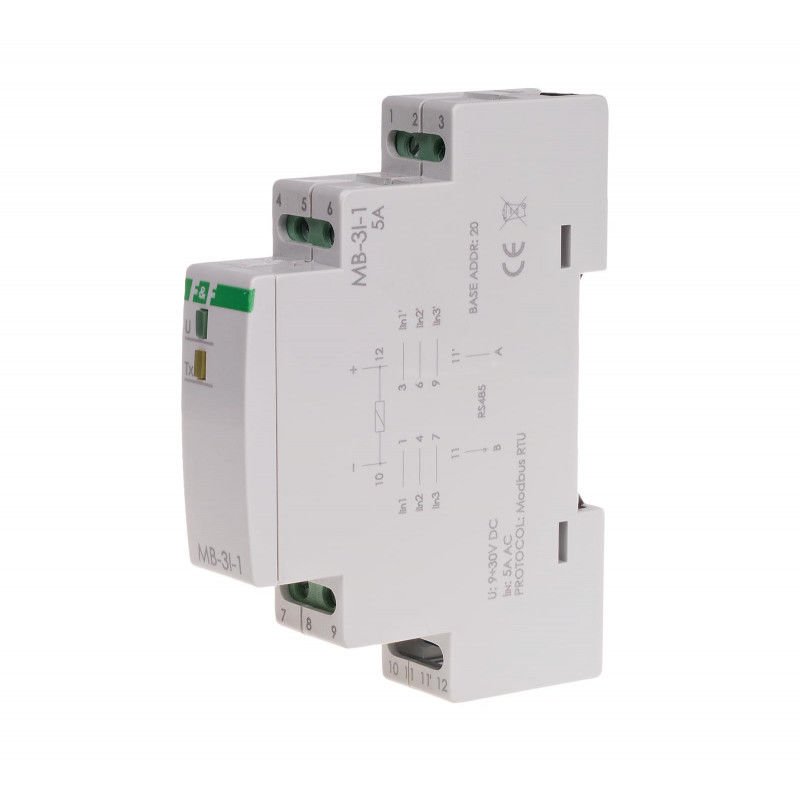

MB-3I-1 5A Akım Verici
MAX-MB-3I-1-5A, 5908312595366
Ürün Açıklaması
MODBUS RTU çıkışlı akım yoğunluğu dönüştürücüsü .
Üç fazlı 5 A AC.
Akım trafolarıyla işbirliği için . MB-3I-1
akım vericisi, AC veya DC akımı ölçmek ve MODBUS RTU protokolüne uygun olarak RS-485 portu üzerinden veri alışverişi yapmak için tasarlanmıştır.
Üç fazlı akım verici MB-3I-1'in çalışması
MB-3I-1 akım vericisi, 5 A sekonder akıma sahip akım trafoları ile çalışacak şekilde tasarlanmıştır.
Modül, ölçüm girişlerinden akan akımı sürekli olarak ölçer. Ölçülen akımın değerini okuyup, tüm iletişim parametrelerini MODBUS RTU iletişim protokolünü kullanarak RS-485 portu üzerinden ayarlıyoruz.
Besleme geriliminin açıldığı yeşil U LED ile, modül ile ikinci cihaz arasındaki veri alışverişinin doğru olduğu ise sarı Tx LED ile bildirilir.
Dönüştürücü, bozuk dalga formları durumunda da yüksek ölçüm doğruluğunu garanti eden TrueRMS akımının etkin değerini ölçer.
İletişim ayarlarını sıfırlayın
Modül cephesi altında şifre anahtarı mevcuttur.
Kılavuzda bulunan ayrıntıları sıfırlayın.
MB Config
Program, vericinin değerlerinin test okunmasını ve iletişim ve konfigürasyon parametrelerinin ayarlanmasını sağlar .
Modülün CN-USB-485 USB dönüştürücüyü kullanarak bir PC ile iletişimi .
Ücretsiz program.
RS-485 ağındaki modül
Ağ adresi ayarı
İletişim ayarlarını sıfırla
Teknik Veri:
|
Besleme gerilimi |
9÷30VDC |
|
G/Ç arıza gerilimi |
2,1kV |
|
Limanlar |
RS-485 |
|
İletişim protokolü |
MODBUS RTU |
|
Meslek türü |
KÖLE |
|
Hız - ayarlanabilir |
1200÷115200 bit/sn |
|
Veri bitleri |
8 |
|
Bitleri durdur |
1/2 |
|
Eşlik bitleri |
ÇİFT/TEK/YOK |
|
Adres |
1÷247 |
|
Maksimum ölçüm hatası |
±%0,5 |
|
TrueRMS ölçüm aralığı/maksimum voltaj |
0÷5A AC/85V AC |
|
Maksimum akım tüketimi |
50 mA |
|
Okuma hassasiyetini kaydedin |
0,1 bir |
|
Örnekleme frekansı |
10Hz |
|
Bağıl hava nemi (30°С için) |
%85 |
|
Bağlantı |
2,5 mm² vidalı terminaller |
|
Sıkma torku |
0,4 Nm |
|
Boyutlar |
1 modül (18 mm) |
|
Kurulum |
35 mm'lik bir ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
MB yapılandırma yazılımı 1,13 (2,29M)
MB-3I-1 5A kullanım kılavuzu (796,74k)
MB-3I-1 5A CAD dxf diyagramı (392,22k)
AC AH AV AT MB MR RM beyanı CE 2023 (180,11k)
YAPILANDIRMA:
MODBUS RTU protokol parametreleri
