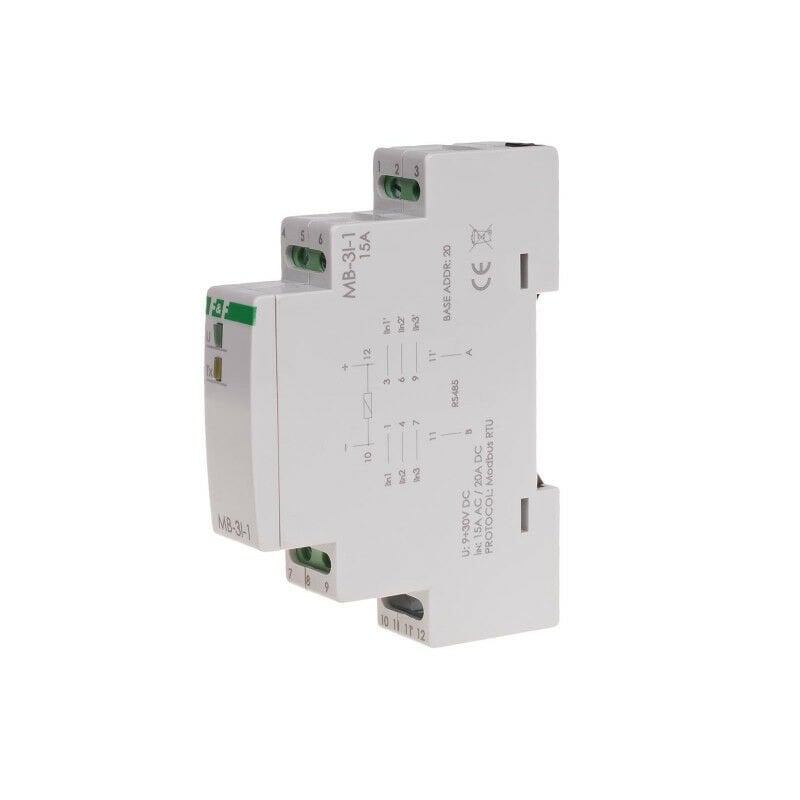

MB-3I-1 15A Akım dönüştürücü
MAX-MB-3I-1-15A, 5908312595373
Ürün Açıklaması
MAX-MB-3I-1 15A Akım dönüştürücü
Akım dönüştürücü 3PÜç fazlı 15 A AC/20 A DC
Doğrudan ölçüm.
MODBUS RTU çıkışı ile .
MB-3I-1 akım transdüseri, MODBUS RTU protokolüne uygun olarak RS-485 portu üzerinden AC veya DC akımı ölçmek ve veri alışverişi yapmak için tasarlanmıştır .
Çalışma
MB-3I-1 akım transdüseri, sekonder akımı 5 A olan akım trafoları ile çalışacak şekilde tasarlanmıştır
. Modül, ölçüm girişlerinden geçen akımı sürekli olarak ölçer. Ölçülen akımın okunması ve tüm iletişim parametrelerinin ayarlanması, MODBUS RTU iletişim protokolü kullanılarak RS-485 portu üzerinden gerçekleştirilir.
Besleme geriliminin açıldığı yeşil U LED'i ile, modül ile diğer cihaz arasındaki veri alışverişinin doğru olduğu sarı Tx LED'i ile gösterilir.
Dönüştürücü , bozuk dalga formlarında da yüksek ölçüm doğruluğunu garanti eden True RMS akımının rms değerini ölçer.
İletişim ayarları sıfırlama
Modülün ön tarafında bir kod anahtarı mevcuttur.
Sıfırlama ayrıntıları kılavuzda mevcuttur.
MB Config
Program, değerlerin test okumasını ve dönüştürücünün iletişim ve yapılandırma parametrelerinin ayarlanmasını sağlar .
CN-USB-485 USB dönüştürücü kullanılarak modülün PC ile iletişimi .
Ücretsiz program.
YAPILANDIRMA:
MODBUS RTU protokol parametreleri
RS-485 ağındaki modül
Ağ adresinin ayarlanması
İletişim ayarlarının sıfırlanması
Teknik Veri:
|
Besleme gerilimi |
9÷30VDC |
|
G/Ç arıza gerilimi |
2,1 kV |
|
Limanlar |
RS-485 |
|
iletişim protokolü |
MODBUS RTU |
|
Meslek türü |
KÖLE |
|
Hız - ayarlanabilir |
1200÷115200 bps |
|
Veri bitleri |
8 |
|
Durdurma bitleri |
1/2 |
|
parite bitleri |
ÇİFT / TEK / YOK |
|
Adres |
1÷247 |
|
Maksimum ölçüm hatası |
±%0,5 |
|
TrueRMS/maksimum gerilim ölçüm aralığı |
0÷15A/285VAC; 0÷20A/400VDC |
|
Maksimum akım tüketimi |
50mA |
|
Kayıt okuma doğruluğu |
0.1A |
|
Örnekleme frekansı |
10Hz |
|
Bağıl hava nemi (30°С'de) |
%85 |
|
bağlantı |
2,5 mm² vidalı terminaller |
|
boyutlar |
1 modül (18 mm) |
|
Kurulum |
35mm ray üzerinde |
|
güvenlik seviyesi |
IP20 |
MB yapılandırma yazılımı (2,32M)
MB-3I-1 15A Kullanım Kılavuzu (796.58k)
MB-3I-1 15A CAD dxf diyagramı (392,22k)
AC AH AV AT MB MR RM CE bildirimi 2023 (180.11k)
