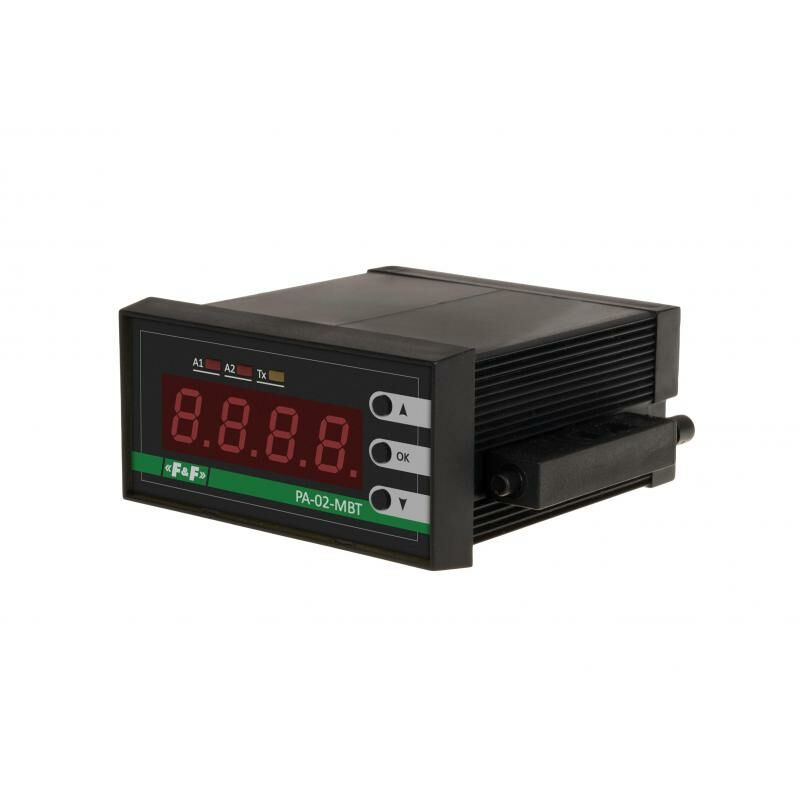

PA-02-MBT panel sinyal dönüştürücü
MAX-PA-02-MBT, 5902431672557
Ürün Açıklaması
PA-02-MBT , iki röleyi kontrol eden iki bağımsız alarm ayarlama olanağına sahip, 0†20 mA/0†10 V sinyallerden oluşan bir panel dönüştürücüsüdür.Sonuç, kullanıcı tarafından belirlenen doğrusal karakteristiğe göre ölçeklendirilir . Cihaz, ölçülen parametrelerin uzaktan yapılandırılmasına ve okunmasına olanak tanıyan bir Modbus RTU veri yolu
ile donatılmıştır . Modül, ön tarafında 14 mm'lik bir ekran bulunan 36x72 mm'lik bir panel muhafazasının içine yerleştirilmiştir. Ayrıca ön panelde alarm çıkışlarının mevcut durumunu gösteren diyotlar ve Modbus iletişimini gösteren diyot bulunmaktadır. Düğmeler, cihaz parametrelerini yerel olarak yapılandırmak için kullanılır.
Teknik Veri:
|
Tip |
sinyal dönüştürücü |
|
Besleme gerilimi |
9÷30 VAC/DC |
|
İletişim yapılandırması |
2 × NA/NK |
|
Kontak ayırma |
EVET |
|
Ölçüm girişi |
ayrılmış 0÷20 mA/0÷10 V |
|
Alarm gecikmesi |
1÷9999 |
|
Daha düşük alarm eşiği |
-999÷9998 |
|
Üst alarm eşiği |
-998÷9999 |
|
Alarm gecikmesi |
0 sn÷180 sn |
|
Görüntülemek |
4 haneli LED (hane yüksekliği 14 mm) |
|
Ölçüm doğruluğu |
%1 |
|
İletişim protokolü |
MODBUS RTU |
|
Hız - ayarlanabilir |
1200÷115200 bit/sn |
|
Veri bitleri |
8 |
|
Bitleri durdur |
1 yada 2 |
|
Eşlik bitleri |
ÇİFT/TEK/YOK |
|
Adres |
1÷247 |
|
Röle yük akımı |
6A |
|
Maksimum güç tüketimi |
100 mA |
|
Bağlantı |
1,5 mm² vidalı terminaller |
|
Sıkma torku |
0,4 Nm |
|
Çalışma sıcaklığı |
-10÷40°C |
|
Boyutlar |
72 × 36 × 72 mm |
|
Montaj deliği |
66mm × 66mm |
|
Kurulum |
pano |
|
Güvenlik düzeyi |
IP20 |
