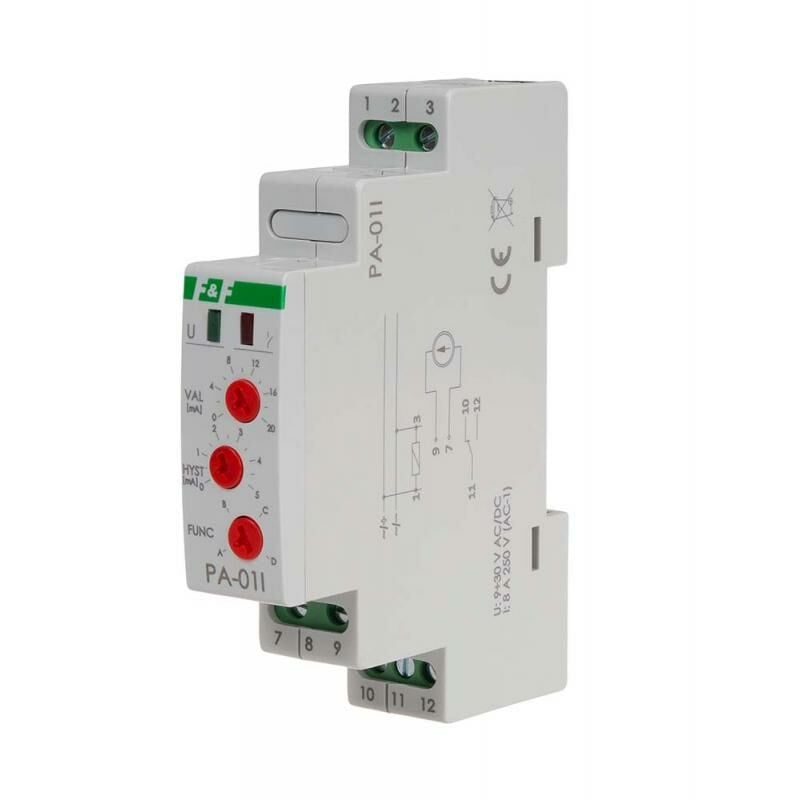

PA-01I Analog Röle
MAX-PA-01I, 5902431672090
Ürün Açıklaması
Akım girişli analog röle .
PA-01I rölesi, 0÷20 mA/4÷20 mA analog sinyalini röle çıkışını kontrol eden bir sinyale dönüştürür. Otomasyon sistemlerinde analog çıkışlı sensörlerin kullanımına olanak sağlar.
Akım girişli analog rölenin çalışması
Akım girişli PA-01I analog röle, giriş terminallerine (7-9) bağlanan akım sinyalini sürekli olarak ölçer ve ölçülen değere ve seçilen çalışma moduna bağlı olarak yönetici röleyi açmaya karar verir. Ölçüm girişi, cihazın güç kaynağından ve yönetici kontaklarından galvanik olarak ayrılmıştır, bu nedenle PA-01I'yi diğer 4÷20 mA alıcılara seri olarak bağlamak mümkündür. PA-01I, FUNC düğmesiyle seçilen dört farklı modda çalışabilir.
Teknik Veri:
|
Besleme gerilimi |
9÷30VDC |
|
Maksimum yük akımı AC-1 |
8 bir |
|
Ölçüm hatası |
%1 |
|
Yönetici unsur |
röle |
|
İletişim yapılandırması |
1 × NA/NK |
|
Kontak ayırma |
EVET |
|
Maksimum akım tüketimi |
100 mA |
|
Akım giriş direnci |
150 Ω ± %0,1 |
|
Giriş sinyalleri aralığı |
0÷20 mA |
|
Histerezis ayar aralığı |
0÷5 mA |
|
Ölçüm çözünürlüğü |
5 μA |
|
"Pencere" modunda histerezis |
200 uA |
|
Bağlantı |
1,5 mm² vidalı terminaller |
|
Sıkma torku |
0,5 Nm |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
1 modül (18 mm) |
|
Kurulum |
35 mm'lik bir ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
