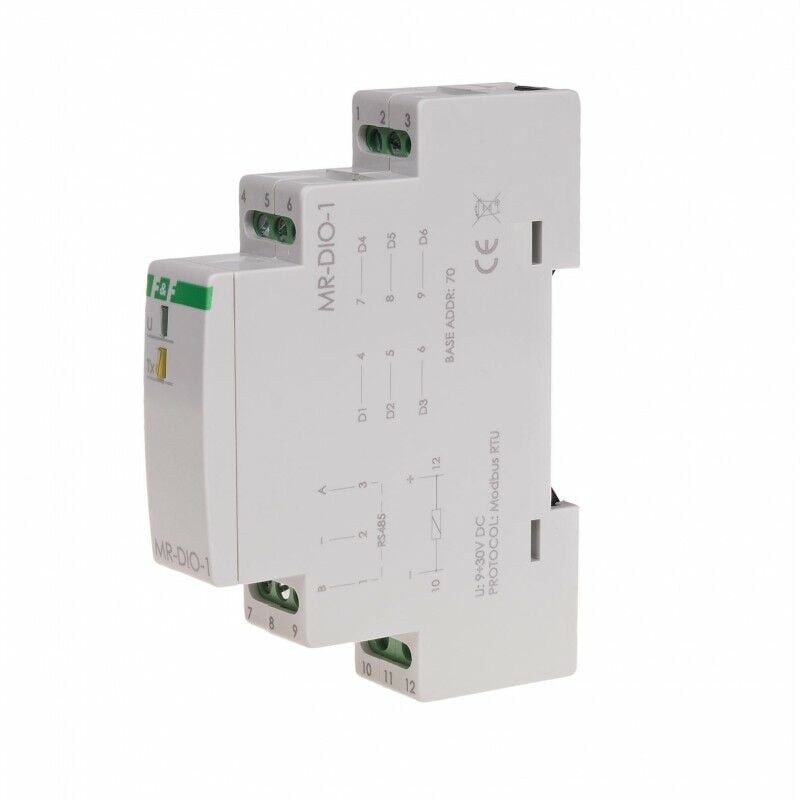

MR-DIO-1 genişletme modülü
MAX-MR-DIO-1, 5908312594949
Ürün Açıklaması
MODBUS RTU çıkışlı G/Ç modülü . MR-DIO-1 modülü, PLC programlanabilir kontrolörlerin veya MODBUS RTU protokolüne uygun olarak RS 485 portu
üzerinden veri alışverişinin gerçekleştiği diğer cihazların dijital girişlerini veya çıkışlarını genişleten harici bir cihaz olarak görev yapar .
MR-DIO-1 genişletme modülü nasıl çalışır?
MR-DIO-1 modülünün 6 evrensel kontağı vardır. Her kontak, nasıl bağlandığına bağlı olarak dijital giriş veya çıkış olabilir. "Potansiyelsiz kontak" olarak değerlendirilen
dijital giriş , bu girişin devresinin modül besleme voltajının "eksi" ucuna kapatılmasıyla gerçekleştirilir.
"Açık kolektör" olarak değerlendirilen dijital çıkış , çıkış devresinin modül besleme voltajının "artı" ucuna kapatılmasıyla gerçekleştirilir.
Modül, çıkış durumunu kalıcı yerel belleğe kaydetme işlevine sahiptir . Modüle her güç verildiğinde çıkışlar kayıtlı duruma geri yüklenecektir.
Kontak durumunun okunması, durumlarının ayarlanması ve tüm iletişim ve veri alışverişi parametrelerinin ayarlanması, MODBUS RTU iletişim protokolü kullanılarak RS485 portu üzerinden gerçekleştirilir .
İletişim ayarlarını sıfırlayın
Modül cephesi altında şifre anahtarı mevcuttur .
Kılavuzda bulunan ayrıntıları sıfırlayın.
MB Config
Program, modülün değerlerinin test okunmasını ve iletişim ve konfigürasyon parametrelerinin ayarlanmasını sağlar.
Modülün CN-USB-485 USB dönüştürücüyü kullanarak bir PC ile iletişimi
Ücretsiz program.
MR-DIO-1 diyagramı
G/Ç bağlantılarının açıklayıcı diyagramı
RS-485 ağındaki modül
Ağ adresi ayarı
İletişim ayarlarını sıfırla
Teknik Veri:
|
Besleme gerilimi |
9÷30VDC |
|
Limanlar |
RS-485 |
|
İletişim protokolü |
MODBUS RTU |
|
Hız - ayarlanabilir |
1200÷115200 bit/sn |
|
Veri bitleri |
8 |
|
Bitleri durdur |
1/2 |
|
Eşlik bitleri |
ÇİFT/TEK/YOK |
|
Adres |
1÷247 |
|
Maksimum güç tüketimi |
25mA |
|
DI/DO kişi sayısı |
6 |
|
Kontak voltajı |
50V |
|
Kontak çalışma akımı - sabit |
100 mA |
|
Kontak çalışma akımı - darbe (%20) |
200mA |
|
Bağlantı |
2,5 mm² vidalı terminaller |
|
Sıkma torku |
0,4 Nm |
|
Güç tüketimi |
0,5W |
|
Çalışma sıcaklığı |
-20÷50°C |
|
Boyutlar |
1 modül (18 mm) |
|
Kurulum |
35 mm'lik bir ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
