MR-AO-1 analog çıkış modülü
MAX-MR-AO-1, 5908312595236
Ürün Açıklaması

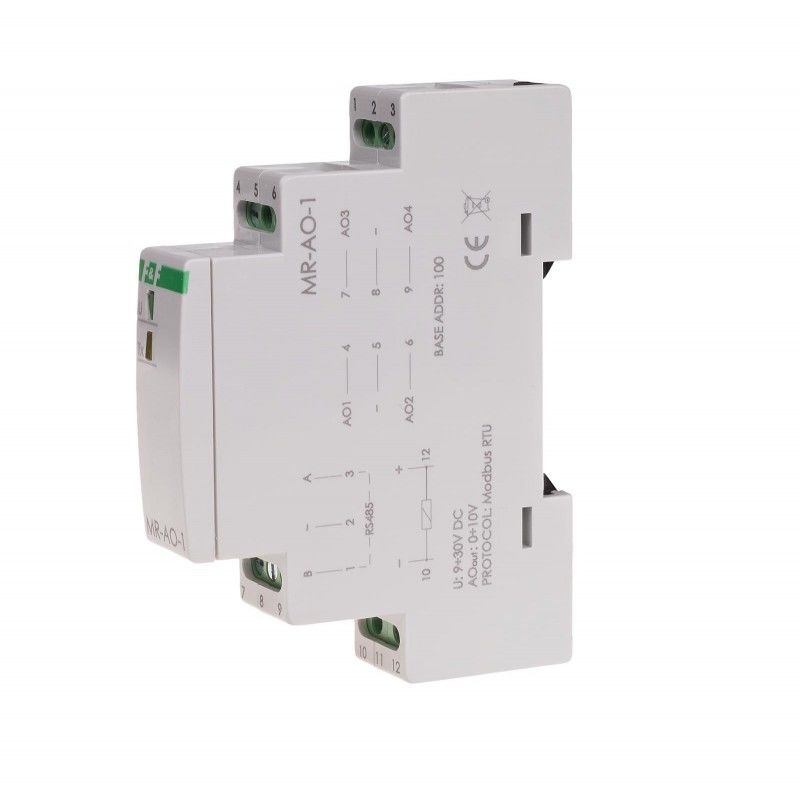

MAX-MR-AO-1 analog çıkış modülü
MODBUS RTU çıkışlı analog çıkış modülü .MR-AO-1 modülü, PLC programlanabilir kontrolörlerin veya veri alışverişinin RS-485 portu üzerinden MODBUS RTU protokolüne uygun olarak gerçekleştiği diğer cihazların analog voltaj çıkışlarını genişleten harici bir cihazdır .
MR-AO-1 analog çıkış modülünün çalışma prensibi
Modülde 4 adet 0÷10 V analog gerilim çıkışı bulunmaktadır . Çıkış gerilim değerleri MODBUS RTU iletişim protokolü kullanılarak RS-485 portu üzerinden ayarlanabilir veya okunabilir.
Modül, çıkış voltajı değerlerini kalıcı yerel belleğe kaydetme işlevine sahiptir . Modül gücü her açıldığında çıkış değerleri kayıtlı durumuna geri yüklenecektir.
Kontak durumlarının okunması, durumlarının ayarlanması ve tüm iletişim ve veri alışverişi parametrelerinin ayarlanması, MODBUS RTU iletişim protokolü kullanılarak RS-485 portu üzerinden gerçekleştirilir .
Besleme geriliminin açıldığı yeşil U LED ile, modül ile diğer cihaz arasındaki veri alışverişinin doğru olduğu ise sarı Tx LED ile gösterilir.
İletişim ayarlarının sıfırlanması
Modülün ön kısmının altında bir kod anahtarı mevcuttur.
Sıfırlama ayrıntıları kılavuzda mevcuttur.
MB Config
Program, değerlerin test okunmasını ve modülün iletişim ve konfigürasyon parametrelerinin ayarlanmasını sağlar. CN-USB-485
USB dönüştürücüyü kullanarak modülün bilgisayarla iletişimi
Ücretsiz program.

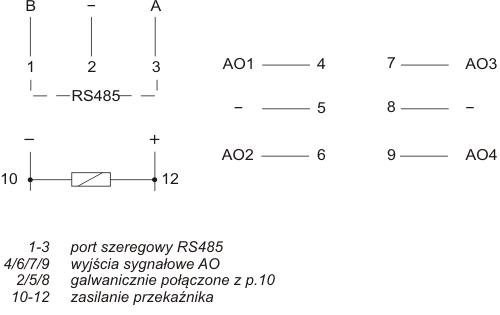

MR-AO-1 I/O açıklaması
Alıcı cihazların şematik bağlantı diyagramı
Ağ adresinin ayarlanması
RS-485 ağındaki modül
İletişim ayarları sıfırlama
Teknik Veri:
|
çıkış voltajı |
0÷10V |
|
Çıkış voltajı ayarlarının doğruluğu |
0,1V |
|
maksimum çıkış akımı |
40 mA |
|
Besleme gerilimi |
9÷30VDC |
|
Limanlar |
RS-485 |
|
iletişim protokolü |
MODBUS RTU |
|
Hız - ayarlanabilir |
1200÷115200 baz/saniye |
|
Veri bitleri |
8 |
|
Bitleri durdur |
1/2 |
|
Eşlik bitleri |
ÇİFT / TEK / YOK |
|
Adres |
1÷247 |
|
Maksimum akım tüketimi |
40 mA |
|
Çıkış sinyalinin doğruluğu |
0,1V |
|
Çıkış hatası |
±0,02V |
|
Minimum yük direnci |
2kΩ |
|
kısa devre akımı |
40 mA |
|
Analog çıkış sayısı |
4 (voltaj) |
|
bağlantı |
2,5mm² vidalı terminaller |
|
Sıkma torku |
0,4Nm |
|
Çalışma sıcaklığı |
-20÷50°C |
|
Boyutlar |
1 modül (18mm) |
|
Kurulum |
35mm ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
