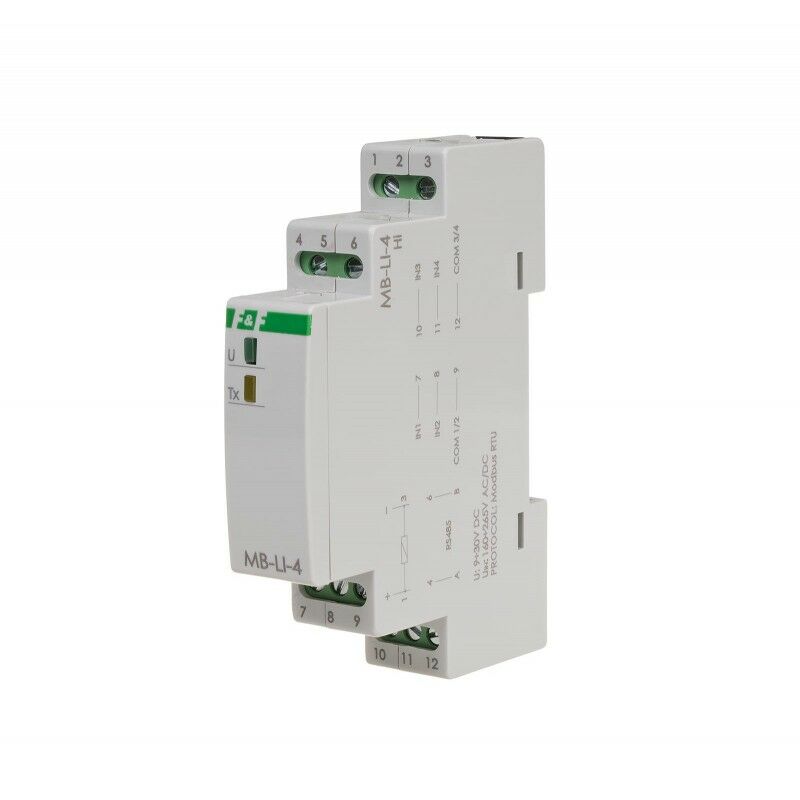

MB-LI-4 Lo Darbe Sayacı
MAX-MB-LI-4LO, 5908312598329
Ürün Açıklaması
MODBUS RTU çıkışlı 4 kanallı darbe sayacı .
Alçak gerilim sayma girişleri.
Darbe sayacı, MODBUS RTU protokolüne uygun olarak RS-485 portu üzerinden gerçekleştirilen iş çevrimi sayısını ve veri alışverişini belirlemek amacıyla harici cihazlar tarafından üretilen AC/DC sinyallerini saymak için kullanılır.
Fonksiyonlar
- 4 bağımsız sayaç
- AC/DC sinyalleriyle çalışacak şekilde uyarlanmış sayaç girişi
- katsayı ayarı (kayan nokta değeri)
- yeniden ölçeklendirilmiş değer (darbe sayısı × faktör)
- durum 1 için tetikleme seçeneğinin seçimi: yüksek veya düşük voltaj seviyesi.
- giriş darbe kenarının seçimi (yükselen veya düşen)
- sayılan darbelerin maksimum frekansının sınırlandırılmasını sağlayan frekans filtresi (sayaç girişindeki paraziti ortadan kaldırır)
- Elektrik kesintisinden sonra sayaç durumu belleği
- dijital giriş fonksiyonu
MB-LI-4 Lo darbe sayacının çalışma prensibi
MB-LI-4 darbe sayacı 4 kanallı tek yönlü bir sayaçtır . Her kanal bağımsızdır ve darbeleri bireysel ayarlara göre sayar. Sonuçlar, darbe sayısı ve 0 ila ~4,29 milyar arasında ölçeklendirilmiş değer şeklinde sunulur. Sayacın, her kanalın sayacını bağımsız olarak sıfırlamanıza olanak tanıyan bir yazılım işlevi vardır. Maksimum darbe sayısına (taşma) ulaşıldığında, sayaç otomatik olarak sıfırlanır ve 0'dan itibaren sayar. Modül, düşük (0 V) veya yüksek (V+) sinyalli ve yükselen veya düşen kenarlı darbeleri saymak için yapılandırılabilir seçeneklere sahiptir.
Ek olarak sayma girişi, durumunu okuyabilme özelliğine sahip bir DI dijital girişi olarak kullanılabilir.
Sayılan darbe değerlerinin, ölçeklenen değerlerin okunması ve tüm sayma, iletişim ve veri alışverişi parametrelerinin ayarlanması, MODBUS RTU iletişim protokolü kullanılarak RS-485 portu üzerinden gerçekleştirilir. Besleme geriliminin açıldığı yeşil U LED ile, modül ile ikinci cihaz arasındaki veri alışverişinin doğru olduğu ise sarı Tx LED ile bildirilir.
DİKKAT!
Her durumda girişi tetiklemek için harici bir kontrol voltajı gereklidir. Modül besleme voltajının bu amaç için kullanılması durumunda bu, kontrol girişleri, güç kaynağı ve iletişim arasında galvanik ayrım kaybı anlamına gelir.
MB Config
Program, vericinin değerlerinin test okunmasını ve iletişim ve konfigürasyon parametrelerinin ayarlanmasını sağlar.
Modülün CN-USB-485
USB dönüştürücüyü kullanarak bir PC ile iletişimi Ücretsiz program.
Bağlantı şeması
Sayma ve dijital girişlerin bağlantısı
Sayma ve dijital girişlerin bağlantısı
Teknik Veri:
|
Besleme gerilimi |
9÷30V DC |
|
Limanlar |
RS-485 |
|
İletişim protokolü |
MODBUS RTU |
|
Sayma girişinin voltajı |
6÷30 VAC/DC |
|
Maksimum sayma frekansı |
100Hz |
|
Dijital giriş sayısı |
4 |
|
Meslek türü |
KÖLE |
|
Hız - ayarlanabilir |
1200÷115200 bit/sn |
|
Veri bitleri |
8 |
|
Bitleri durdur |
1/1,5/2 |
|
Eşlik bitleri |
ÇİFT/TEK/YOK |
|
Adres |
1÷247 |
|
Bağlantı |
2,5 mm² vidalı terminaller |
|
Sıkma torku |
0,4 Nm |
|
Güç tüketimi |
0,3W |
|
Çalışma sıcaklığı |
-20÷50°C |
|
Boyutlar |
1 modül (18 mm) |
|
Kurulum |
35 mm'lik bir ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
MB yapılandırma yazılımı 1,13 (2,29M)
MB-LI-4 Lo kullanım kılavuzu (735,87k)
MB-LI-4 Lo CAD dxf diyagramı (389,08k)
AC AH AV AT MB MR RM beyanı CE 2023 (180,11k)
