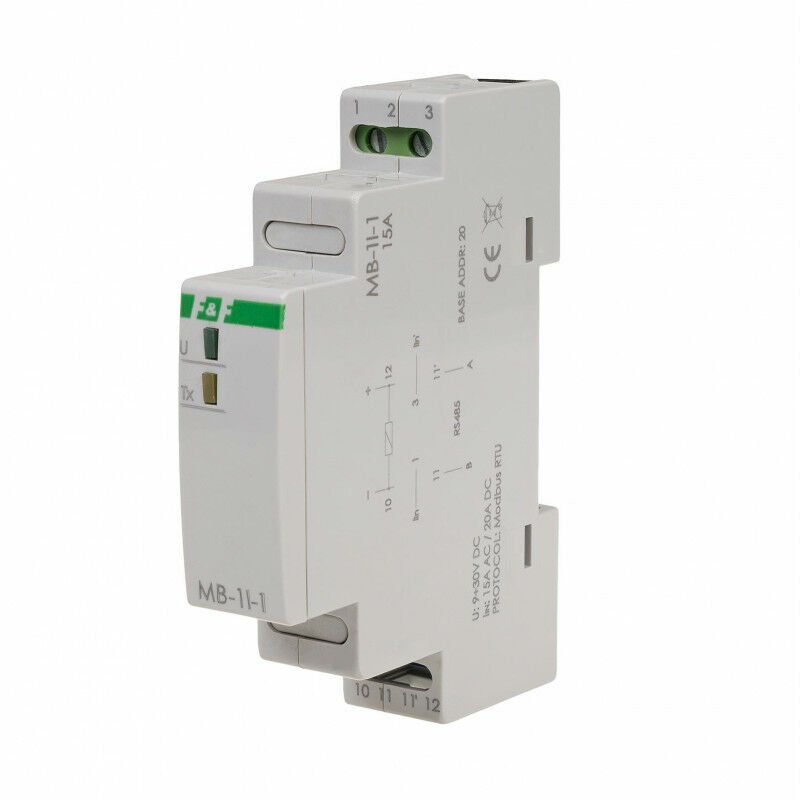

MB-1I-1 15A Akım dönüştürücü
MAX-MB-1I-1-15A, 5908312595359
Ürün Açıklaması
MODBUS RTU çıkışlı akım dönüştürücü .
Tek fazlı 15A AC/20A DC.
doğrudan _
MB-1I-1 akım transdüseri, MODBUS RTU protokolüne uygun olarak RS-485 portu üzerinden AC veya DC akımı ölçmek ve veri alışverişi yapmak için tasarlanmıştır .
Çalışma
MB-1I-1 akım dönüştürücü, sekonder akımı 5 A olan bir akım trafosu ile çalışacak şekilde tasarlanmıştır.
Modül,ölçüm girişinden geçen akımı sürekli olarak ölçer . Ölçülen akımın okunması ve tüm iletişim parametrelerinin ayarlanması, MODBUS RTU iletişim protokolü kullanılarak RS-485 portu üzerinden gerçekleştirilir. Besleme geriliminin açıldığı yeşil U LED'i ile, modül ile diğer cihaz arasındaki veri alışverişinin doğru olduğu sarı Tx LED'i ile gösterilir.
Dönüştürücü , bozuk dalga formlarında da yüksek ölçüm doğruluğunu garanti eden True RMS akımının rms değerini ölçer .
İletişim ayarları sıfırlama
Modülün ön tarafında bir kod anahtarı mevcuttur.
Sıfırlama ayrıntıları kılavuzda mevcuttur.
Program, değerlerin test okumasına ve dönüştürücünün iletişim ve yapılandırma parametrelerinin ayarlanmasına olanak tanır .
USB dönüştürücü CN-USB-485 Free programı kullanılarak modülün PC ile iletişimi
YAPILANDIRMA:
MODBUS RTU protokol parametreleri
.
RS-485 ağındaki modül
Ağ adresinin ayarlanması
İletişim ayarlarının sıfırlanması
Teknik Veri:
|
Besleme gerilimi |
9÷30VDC |
|
G/Ç arıza voltajı |
2.1kV |
|
Limanlar |
RS-485 |
|
iletişim protokolü |
MODBUS RTU |
|
Meslek türü |
KÖLE |
|
Hız - ayarlanabilir |
1200÷115200 baz/saniye |
|
Veri bitleri |
8 |
|
Bitleri durdur |
1/2 |
|
Eşlik bitleri |
ÇİFT / TEK / YOK |
|
Adres |
1÷247 |
|
Maksimum ölçüm hatası |
%0,5 |
|
TrueRMS/maksimum voltaj ölçüm aralığı |
0÷15A/285VAC; 0÷20A/400VDC |
|
Maksimum akım tüketimi |
50mA |
|
Kayıt okumanın doğruluğu |
0.1A |
|
Örnekleme frekansı |
10Hz |
|
Bağıl hava nemi (30°С'de) |
%85 |
|
bağlantı |
2,5mm² vidalı terminaller |
|
Boyutlar |
1 modül (18mm) |
|
Kurulum |
35mm ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
