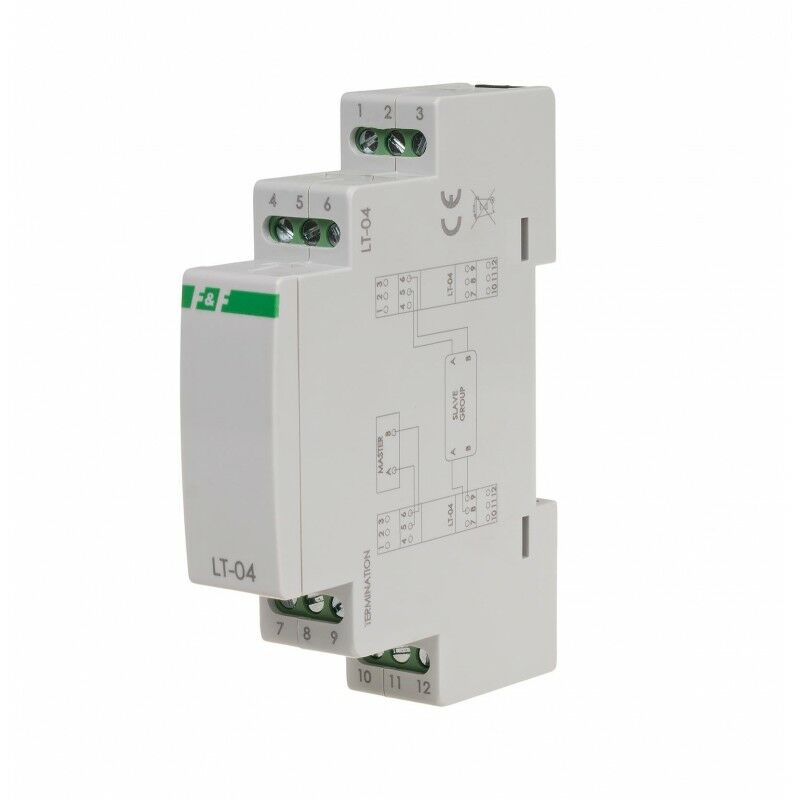

LT-04 ağ sonlandırma modülü
Sipariş dizini: MAX-LT-04, EAN13:5908312594345
Ürün Açıklaması
RS-485 ağ sonlandırma modülü .
LT modülü, RS-485 ağ sinyal hattının sonlandırılması, polarizasyonu ve sinyal amplifikasyonu için kullanılır.
Çalışma
Sonlandırma , iletilen verilerin kalitesini önemli ölçüde artıran ve sinyal hattındaki hataları ortadan kaldıran , tüm hattın tekdüze dalga direncini korumak için sinyal hattının (UTP kablosu) uygun dirençlerle sonlandırılmasıdır.
Hat polarizasyonu, RS-485 ağındaki SLAVE cihazlarından en az birinin GND sinyal noktasına sahip olmaması durumunda gerçekleştirilir. Polarizasyon sadece MASTER tipi cihaz için yapılır.
Sinyal amplifikasyonu, hatta modüllerden biri aracılığıyla aktif olarak düşük voltaj beslenerek gerçekleştirilir.
Teknik Veri:
|
Besleme gerilimi |
15÷30VDC |
|
Sistem akımı |
10mA |
|
bağlantı |
2,5 mm² vidalı terminaller |
|
Sıkma torku |
0.4Nm |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
boyutlar |
1 modül (18 mm) |
|
Kurulum |
35mm ray üzerinde |
|
güvenlik seviyesi |
IP20 |
LT-04 Kullanım Kılavuzu (1.38M)
LT-04 CAD dxf diyagramı (387.34k)
LT MPG SEP CE bildirimi(181,51k)
Sinyal yükseltme sistemi (sonlandırma dahil)
GND'siz bağımlı cihazlar için ağ polarizasyon sistemi (sonlandırma dahil)
