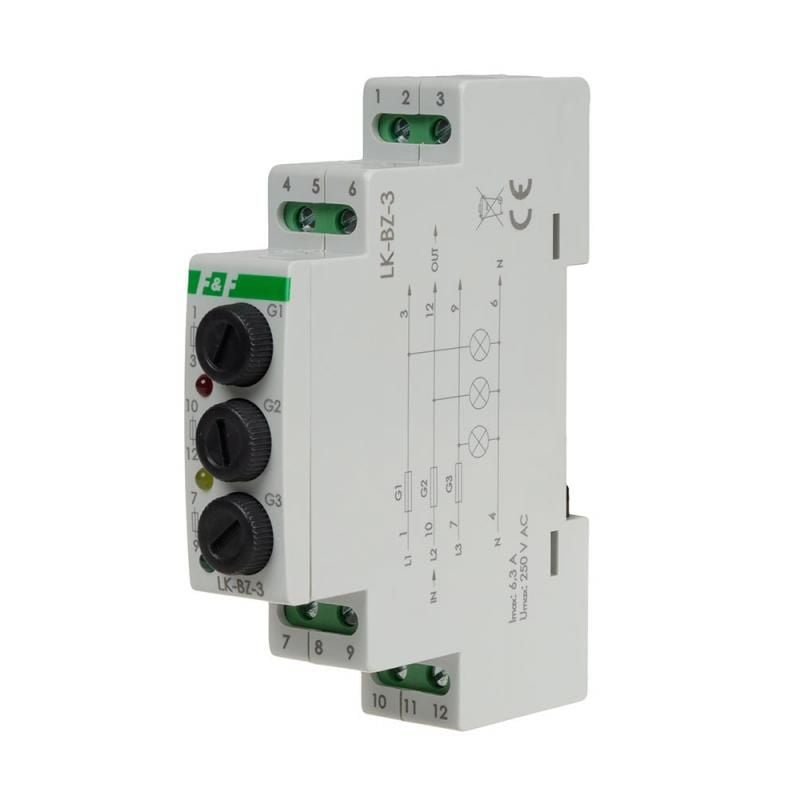

LK-BZ-3 K Gösterge Işığı
LK-BZ-3K, 5902431672946
Ürün Açıklaması
Ek güvenlik cihazına gerek yoktur.3 LED.
Renkler: kırmızı-sarı-yeşil.
Besleme gerilimi 3×230 V+N.
LK-BZ-3 kontrol lambalarının amacı, üç fazlı bir ağın bireysel fazlarındaki voltajı optik olarak sinyallemektir.
LK-BZ-3 gösterge lambaları - santralde daha fazla alan yaratmanın bir yolu
Gösterge ışıkları seri bağlı sigortalarla korunur. Bu nedenle ek bir güvenlik modülü kullanmamıza gerek kalmıyor. Bu da şalt sisteminde daha fazla alan anlamına gelir. Sigortanın diğer ucu, devrenin diğer kısımlarını korumak için de kullanılmasına olanak tanıyan cihaz muhafazası konnektörüne bağlanır.
Gösterge lambalarının çalışması
Sigortadan sonra gerilimin varlığı, bu fazın devresine bağlı uygun LED diyotun yanması ile gösterilir. Faz voltajı kaybı veya sigortanın yanması durumunda, voltaj eksikliğini gösteren gösterge ışığı yanmaz.
Teknik Veri:
|
Besleme gerilimi |
3×230 V+K |
|
Güç kontrolü |
3 × LED Ø5 mm |
|
Sigorta |
sigorta elemanı Ø5×20 mm |
|
Maksimum bağlantı kesme voltajı |
250V |
|
Maksimum sigorta akımı |
6.3A |
|
LED renkleri |
sarı-kırmızı-yeşil |
|
Anma akımı |
1,7 mA (faz-LED) |
|
Bağlantı |
2,5 mm² vidalı terminaller |
|
Sıkma torku |
0,4 Nm |
|
Güç tüketimi |
0,2 W/faz |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
1 modül (18 mm) |
|
Kurulum |
35 mm'lik bir ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
LK-BZ-3K kullanım kılavuzu (667k)
LK WN CE beyanı 2023 (179,83k)
