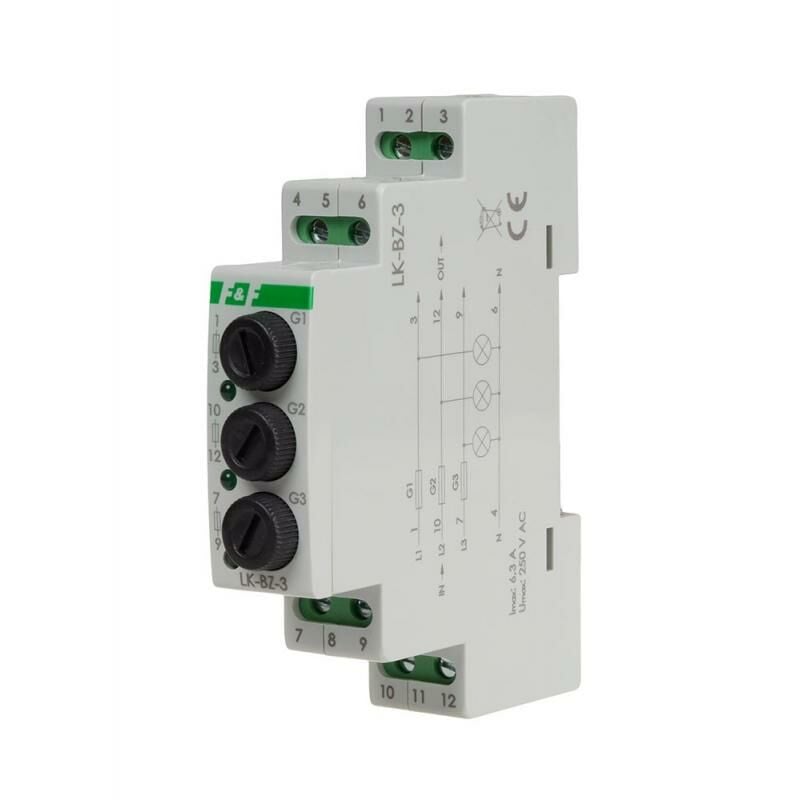

LK-BZ-3 G gösterge ışığı
LK-BZ-3G, 5902431672892
Ürün Açıklaması
Ek güvenlik cihazı gerektirmeyen bir sinyal lambası.3 LED.
Yeşil renk.
Besleme gerilimi 3×230 V+N.
LK-BZ-3 LED sinyal lambası, 3 fazlı bir ağın bireysel fazlarındaki voltajı bildirir.
Kontroller seri bağlı sigortalarla korunur. Bu sayede ek bir güvenlik modülü kullanmaktan kurtulmuş oluyoruz. Bu, şalt sisteminde yerden tasarruf sağlar. Korumanın diğer ucu mahfaza konnektörüne çıkarılır. Bu, devrenin diğer kısımlarını korumak için de kullanılmasını mümkün kılar.
LK-BZ-3 kontrol lambalarının pratikte çalışması
Sigortanın arkasında gerilimin varlığı bu fazın devresine bağlı uygun LED'in yanması ile belirtilir. Faz voltajı arızası veya sigorta bağlantısının yanması durumunda gösterge kapalı olup voltaj eksikliğini gösterir.
Teknik Veri:
|
Besleme gerilimi |
3×230V+K |
|
Güç kontrolü |
3 × LED Ø5mm |
|
Sigorta |
sigorta bağlantısı Ø5×20 mm |
|
Maksimum bağlantı kesme voltajı |
250V |
|
Maksimum sigorta akımı |
6.3A |
|
LED renkleri |
3x yeşil |
|
Anma akımı |
1,7 mA (faz ışığı açık) |
|
bağlantı |
2,5mm² vidalı terminaller |
|
Sıkma torku |
0,4 Nm |
|
Güç tüketimi |
0,2W/faz |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
1 modül (18mm) |
|
Kurulum |
35mm ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
