Kontrolörün çalışma prensibi, sistemin girişine bağlanan PWM kontrol sinyalini amplifikatör çıkışında yeniden üretmektir . Bir sonraki aydınlatma bölümüne güç sağlayacak enerji, amplifikatöre bağlı güç kaynağından alınır. Amplifikatörün girişi ve çıkışı arasındaki galvanik ayırma , farklı fazlardan veya uzun topraklama döngülerinden gelen güç kaynağıyla ilgili sorun riski olmadan, aydınlatma zincirinin sınırsız genişlemesine olanak tanır.

Güç sinyali amplifikatörünün çalışması

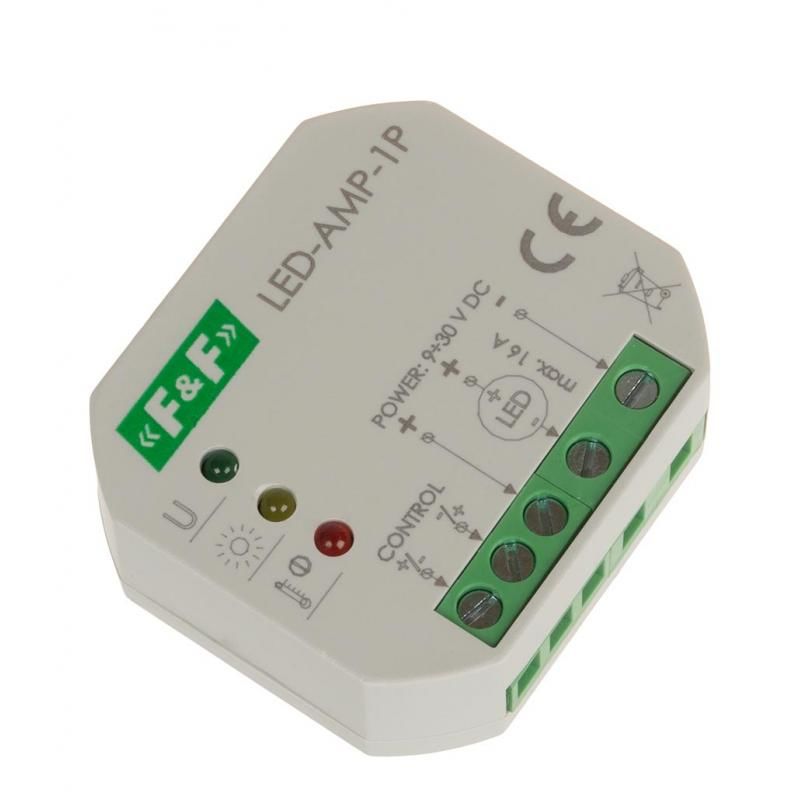

LED-AMP-1P güç sinyali amplifikatörü, önceki aydınlatma segmentine güç veren PWM sinyalini kaydeder. Kendisine bağlı güç kaynağının tam gücünde çıkış sağlar. Giriş sinyali seviyesi kontrol ünitesinin ön kısmındaki sarı LED ile gösterilir. Amplifikatör termal koruma ile donatılmıştır. Çok büyük bir yük bağlandığında gövde içinde izin verilen sıcaklığın aşılmasını önler. Daha sonra cihaz sıcaklığı güvenli bir seviyeye düşene kadar aydınlatma kapatılır. Sıcaklığın aşılması ayrıca kontrolörün ön tarafında bulunan kırmızı bir LED ile bildirilir.

DİKKAT!
Amplifikatör AC alternatif voltajla çalıştırılacak şekilde tasarlanmamıştır.
Bağlı ışık kaynaklarına uyarlanmış akım kapasitesine sahip bir güç kaynağı kullanın.
