Kontrolörün çalışma prensibi, amplifikatörün çıkışında sistemin girişine bağlı PWM kontrol sinyalinin yeniden üretilmesinden oluşur . Bir sonraki aydınlatma segmentine güç sağlayacak enerji, amplifikatöre bağlı güç kaynağından alınır. Amplifikatörün girişi ve çıkışı arasındaki galvanik ayrım , farklı fazlardan veya uzun topraklama döngülerinden gelen güç kaynağıyla ilgili sorun riski olmadan, aydınlatma zincirinin sınırsız genişlemesine izin verir.

Güç sinyali amplifikatörünün çalışması

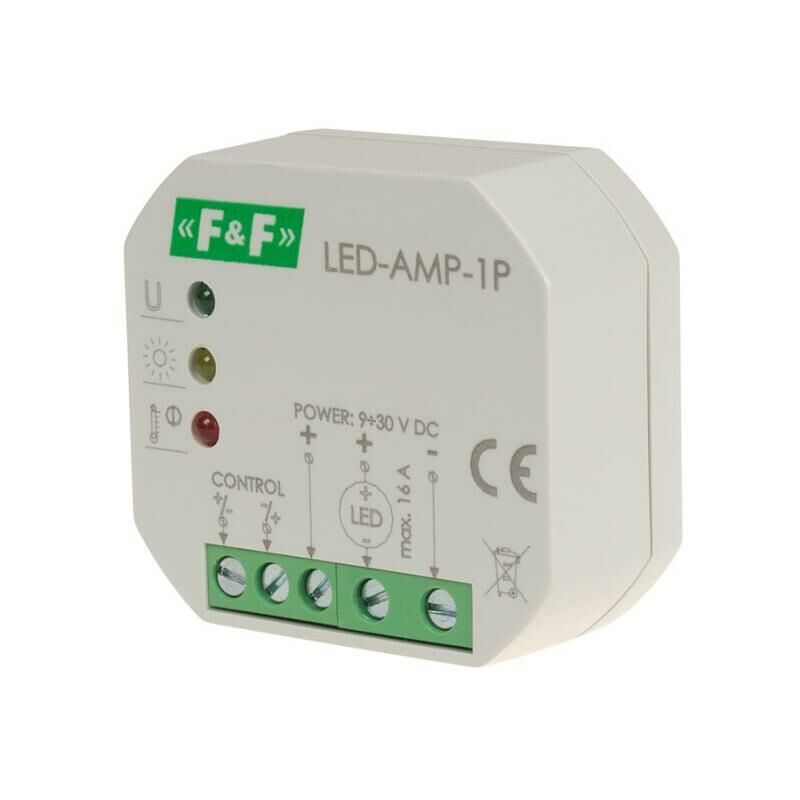

LED-AMP-1P güç sinyali amplifikatörü, önceki aydınlatma segmentini besleyen PWM sinyalini kaydeder. Kendisine bağlı güç kaynağının tam gücü ile çıkışta yeniden üretir. Giriş sinyalinin seviyesi, kontrolörün ön tarafında sarı bir LED ile gösterilir. Amplifikatör termal koruma ile donatılmıştır. Çok büyük bir yük bağlanması durumunda mahfaza içinde izin verilen sıcaklığın aşılmasını önler. Ardından, cihazın sıcaklığı güvenli bir seviyeye düşene kadar aydınlatma kapatılır. Sıcaklığın aşılması ayrıca kontrolörün ön tarafında bulunan kırmızı bir LED ile belirtilir.

DİKKAT!
Amplifikatör, AC voltajıyla çalıştırılmak üzere tasarlanmamıştır.
Bağlı ışık kaynaklarına uyarlanmış bir akım kapasitesine sahip bir güç kaynağı kullanın.
