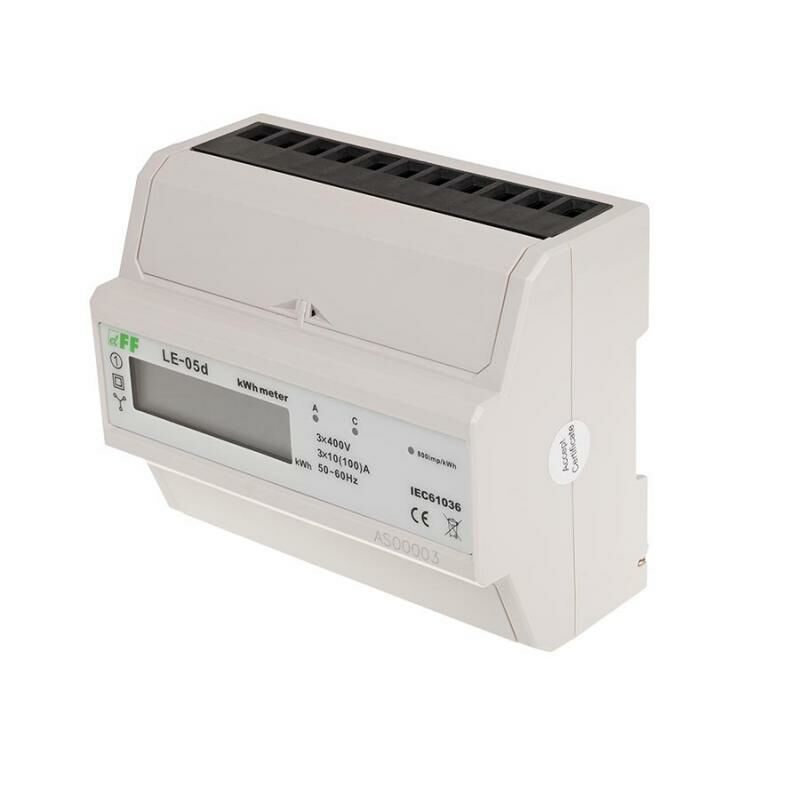

Enerji tüketim sayacı LE-05d
LE-05D, 5908312596332
Ürün Açıklaması
Nötr tel olmadan (Aron sistemi). Üç fazlı . Akım 100 A. LE-05d, Arona ölçüm sisteminde tüketilen aktif üç fazlı alternatif akım elektriğini belirtmek için bir alt sayaç olarak kullanılan, elektrik tüketiminin
statik (elektronik) kalibre edilmiş bir göstergesidir .
Aksiyon
Özel bir elektronik sistem, akan akımın ve uygulanan voltajın etkisi altında, her fazda o fazda tüketilen elektrik enerjisiyle orantılı miktarda impuls üretir. Fazlardaki enerji tüketimi, A ve C LED'lerinin yanıp sönmesiyle bildirilir. LED'in yanıp sönmesiyle (800 darbe/kWh) sinyal verilen üç fazdan gelen darbelerin toplamı, üç fazlı sistemin tamamında tüketilen enerjiye dönüştürülür ve değeri gösterilir. segmentli bir LCD ekran ile. Virgülden sonraki rakam ondalık kısmı gösterir (0,1 KWh = 100 Wh).
Dikkat!
Elektrik tüketimi göstergesindeSO+ - SO- darbe çıkışı bulunur.
Güç tüketim sayaçları, giriş ve çıkış terminallerinin kapaklarını kapatarak göstergenin atlanmasını önleme seçeneğine sahiptir.
Teknik Veri:
|
Tip |
üç faz |
|
İletişim protokolü |
eksiklik |
|
Uyumluluk |
IEC61036 |
|
Referans voltajı |
3x400V |
|
Temel akım |
10 A |
|
Maksimum akım |
100A |
|
Ölçülen minimum akım |
0,04 bir |
|
IEC61036'ya göre ölçüm doğruluğu |
1. sınıf |
|
Sayacın kendi tüketimi |
10VA; 2W |
|
Sayaç gösterge aralığı |
0÷99999,9 kWh |
|
Sayaç sabiti |
(1,25 Wh/imp) 800 imp/kWh |
|
Okuma sinyali |
LED kırmızı |
|
Darbe çıkışı SO+ SO- |
açık toplayıcı |
|
Bağlantı gerilimi SO+ SO- |
maksimum 30 V DC |
|
Bağlantı akımı SO+ SO- |
maksimum 27 mA |
|
Doğruluk sınıfı |
1 |
|
Güç tüketimi göstergesi |
2 x kırmızı LED |
|
Bağlantı |
25 mm² vidalı terminaller |
|
Çalışma sıcaklığı |
-20÷50°C |
|
Boyutlar |
7 modül (122 mm) |
|
Kurulum |
35 mm'lik bir ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
