Güç tüketimi sayacı LE-04d
LE-04D, 5908312593379
Ürün Açıklaması
Elektrik tüketim sayacı, 3 fazlı, iki tarifeli, kalibreli . Akım 100 A.

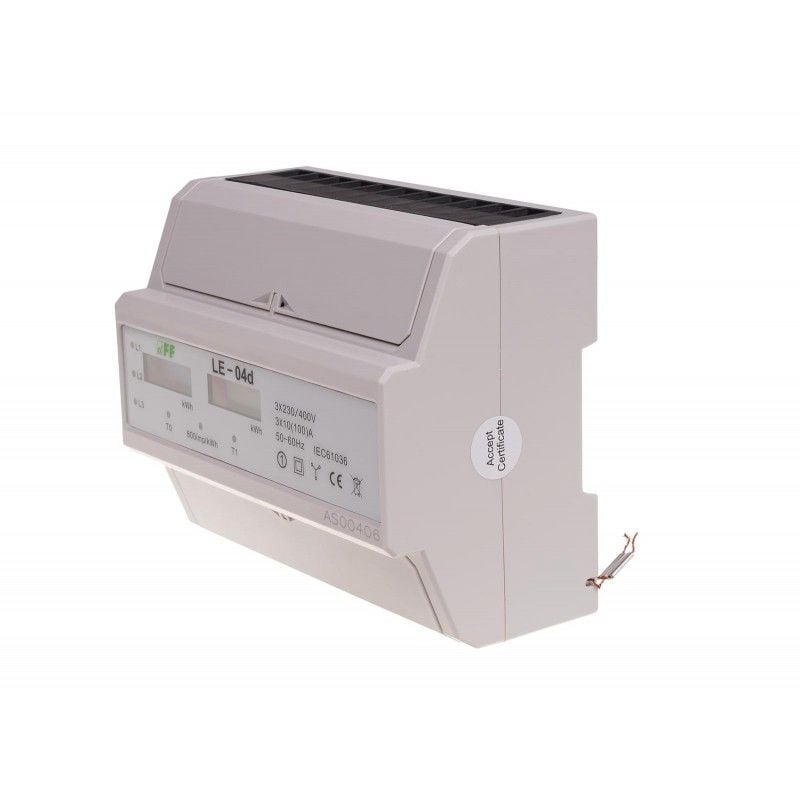

LE-04d, doğrudan sistemdeki elektronik 3 fazlı alternatif akım tüketim ölçerdir. İki tarifeli bir sistemde ölçüm ve ödeme yapılması amaçlanmıştır. Harici bir kontrol saati ile çalışır.
Aksiyon
3 FAZ
Elektronik sistem, akan akımın ve uygulanan voltajın etkisi altında darbeler üretir. Belirli bir fazda tüketilen elektrik enerjisiyle orantılı miktarda üretilirler. Enerji tüketimi ilgili LED'in (L1, L2, L3) yanıp sönmesiyle gösterilir. Yanıp sönen bir LED (800 darbe/kWh) ile sinyal verilen, üç fazdan gelen darbelerin toplamı, üç fazlı sistemin tamamında tüketilen enerjiye dönüştürülür. Elektrik sayacının hesapladığı değerler segmentli LCD ekranda okunur (virgülden sonraki rakamlar yüzdeleri gösterir: 0,11 kWh = 110 Wh).
İKİ TARİFE
LE-04d elektrik tüketim sayacı, elektrik değerlerini ikili tarife sisteminde kaydeder. Belirli bir tarifede tüketilen enerjinin değerleri ayrı T0 ve T1 göstergeleri ile gösterilir.
Tarifeler arasında geçiş, sayacın D girişine (terminal 10-11) kontrol voltajı uygulandığında gerçekleşir. Bu amaçla harici bir kontrol saati kullanılabilir. T0 sayacı D girişinde kontrol voltajı olmadığında enerji tüketim değerini, T1 sayacı ise D girişinde kontrol voltajının belirdiği andan kayboluncaya kadar enerji tüketim değerini okur. Belirli bir sayacın çalışması, uygun LED'in yanması ile bildirilir.
Dikkat!
LE-04d elektrik tüketim ölçerin VO darbe çıkışı vardır. Bu, üretilen darbeleri okuyan başka bir darbe cihazını (SO) bağlamanıza olanak tanır .
Sayacın bypass edilmesini önlemek için giriş ve çıkış terminallerinin kapaklarının kapatılması seçeneği mevcuttur.
Teknik Veri:
|
Tip |
üç faz |
|
İletişim protokolü |
eksiklik |
|
Uyumluluk |
IEC61036 |
|
Referans voltajı |
3×400 V+N |
|
Temel akım |
10 A |
|
Maksimum akım |
100A |
|
Ölçülen minimum akım |
0,04 bir |
|
IEC61036'ya göre ölçüm doğruluğu |
1. sınıf |
|
Sayaç gösterge aralığı |
0÷99999,99 kWh |
|
Sayaç sabiti |
(1,25 Wh/imp) 800 imp/kWh |
|
Okuma sinyali |
2 x kırmızı LED |
|
Bağlantı akımı SO+ SO- |
maksimum 30 mA |
|
Darbe süresi SO+ SO- |
30 ms |
|
Doğruluk sınıfı |
1 |
|
Güç tüketimi göstergesi |
3×LED kırmızı |
|
VO darbe çıkışı |
açık toplayıcı |
|
Bağlantı voltajı VO |
maksimum 24 V DC |
|
Bağlantı |
25 mm² vidalı terminaller |
|
Çalışma sıcaklığı |
-20÷55°C |
|
Boyutlar |
7 modül (122 mm) |
|
Kurulum |
35 mm'lik bir ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
