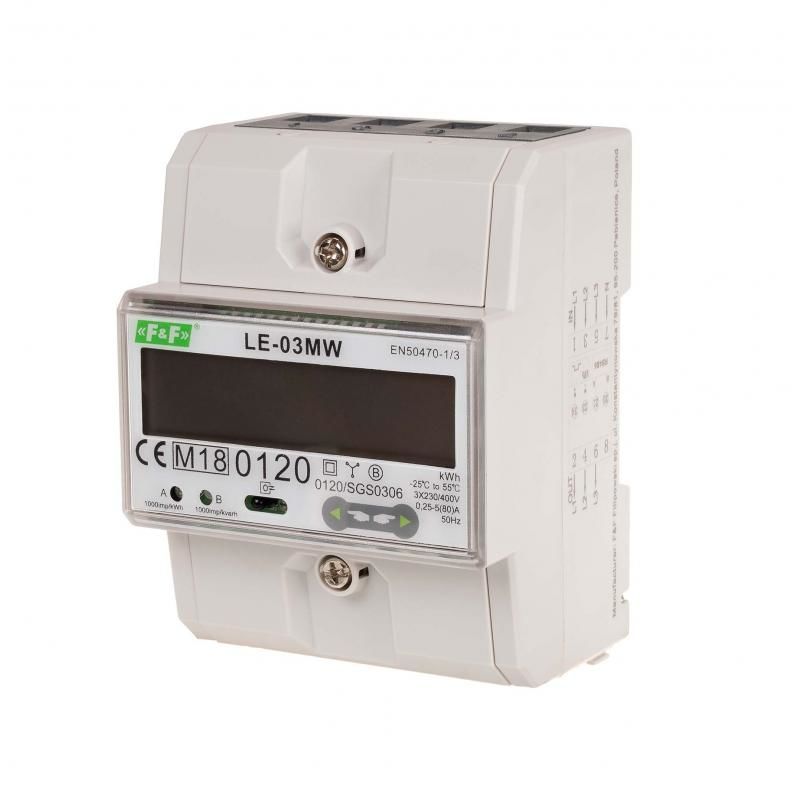

LE-03MW 3 fazlı elektrik tüketim sayacı, farklı tarife bölgelerine bölünmüş elektrik tüketimini ölçmenizi sağlayan yerleşik bir gerçek zamanlı saate sahiptir. Modbus RTU protokolüne sahip RS-485 haberleşme arayüzleri ve EN62056 (IEC1107) standardına uygun, sayacın uzaktan okunmasını ve uzaktan yapılandırılmasını sağlayan bir optik port ile donatılmıştır .

RS-485 seri port ve uygulanan MODBUS RTU iletişim protokolü, göstergenin uzaktan veri okuma ağlarında kullanılmasına izin verir.



Uyumluluk
MID Direktifi 2014/32/EC, 0120/SGS0306
Standardı EN50470-1/3

Cihaz özellikleri

•  2 yollu, 3 fazlı elektrik tüketim sayacı ;
• 80 A'ya kadar doğrudan ölçüm;
• dört tarife bölgesinde enerji tüketiminin ölçülmesi;
• tarife bölgelerini değiştirmek için pil yedeğine sahip dahili gerçek zamanlı saat;
• Toplam tüketimin kaydı ve tarifelere bölünmüş tüketim:
• toplam aktif ve reaktif enerji,
• aktif ve reaktif enerji ayrı kadranlara bölünmüş,
• Günü tarife bölgelerine ayıran 8 zaman çizelgesi;
• tüketilen elektriği iş günleri ve hafta sonları için diğer programlara göre düzenleme imkanı;
• yılı sekiz zaman dilimine bölme imkanı - her aralıkta elektrik tüketimi (hafta içi için) farklı bir çizelgeye göre faturalandırılabilir;
• ağ parametrelerinin gösterimi (gerilimler, akımlar, aktif güç, reaktif güç, görünür güç, güç faktörü, frekans)_;
• bireysel tarifeler için güç talebinin hesaplanması;
• ek, silinebilir elektrik tüketim sayacı;
• RS-485 bağlantı noktası - MeternetPro uygulamasıyla işbirliğini sağlar - elektrik sayacının uzaktan okunması ve yapılandırılması ;

• Modbus RTU protokolü - MeternetPro uygulamasıyla işbirliğini sağlar - elektrik sayacının uzaktan okunması ve yapılandırılması;

• EN62056 (IEC1107) ile uyumlu optik iletişim bağlantı noktası;
• kWh başına programlanabilir darbe sayısına sahip bir SO darbe çıkışı;
• çok işlevli LCD ekran;
• MID uyumlu.

Dikkat!
LE-03MW 3 fazlı elektrik tüketim sayacı, giriş ve çıkış terminal kapaklarını kapatarak sayacın baypas edilmesini önleme özelliğine sahiptir .

Ücretsiz LE Config hizmet programı

LE Config sayesinde, hesaplanan enerjinin değerini test etmek ve sayaç parametrelerinin temel ayarlarını yapmak mümkündür.

LE Config aynı zamanda enerji tüketim sayaçlarıyla da çalışır:
LE-01M, LE-03M, LE-03M-CT, LE-01MR, LE-03MP, LE-1MQ, LE-03MQ, LE-03MQ-CT, LE-01MW, LE -03MW-CT

Buradan indirin: LE Config > indir

LE-01MW enerji tüketim ölçerin bilgisayarla iletişimi için CN-USB-485 USB dönüştürücü gereklidir ►

LE Config uygulamasının penceresi aşağıdadır:

 MeternetPRO - elektrik tüketim sayacının uzaktan okunması

MeternetPRO programı, Modbus RTU protokolüne göre iletişim kuran sayaçların, multimetrelerin, ölçüm transdüserlerinin, giriş/çıkış genişletme modüllerinin ve diğer ölçüm cihazlarının durumlarının ve göstergelerinin uzaktan okunmasını sağlar. Uygulama, Excel'in ayrılmaz bir parçasıdır. Okunan veriler program tablosunda sunulur. Veriler, elektronik tablonun yazılım işlevlerine göre serbestçe şekillendirilebilir. Cihazlar ve uygulama arasındaki veri alışverişi, RS-485 ağı veya yerel LAN ağı üzerinden gerçekleştirilir. Program, veritabanıyla birlikte yerel ağda çalışan özel bir MT-CPU-1 sunucusuna kurulur. Yazılım kullanıcı arayüzü bir web uygulamasıdır (web sayfası). Programa herhangi bir web tarayıcısı üzerinden erişilebilir.


Elektrik tüketimi için abone faturalandırma modülü
Elektrik tüketimi veya su, ısı tüketimi vb. gibi kaydedilen diğer artımlı değerler için abonelik faturalandırma modülü. Belirlenen fatura dönemlerinde (zaman aralıklarında) değer artışlarını hesaplamanıza olanak tanır. Döngüler: aylık, haftalık, günlük, saatlik. Modül, birçok bireysel ve paralel rapor oluşturmanıza olanak tanır.
