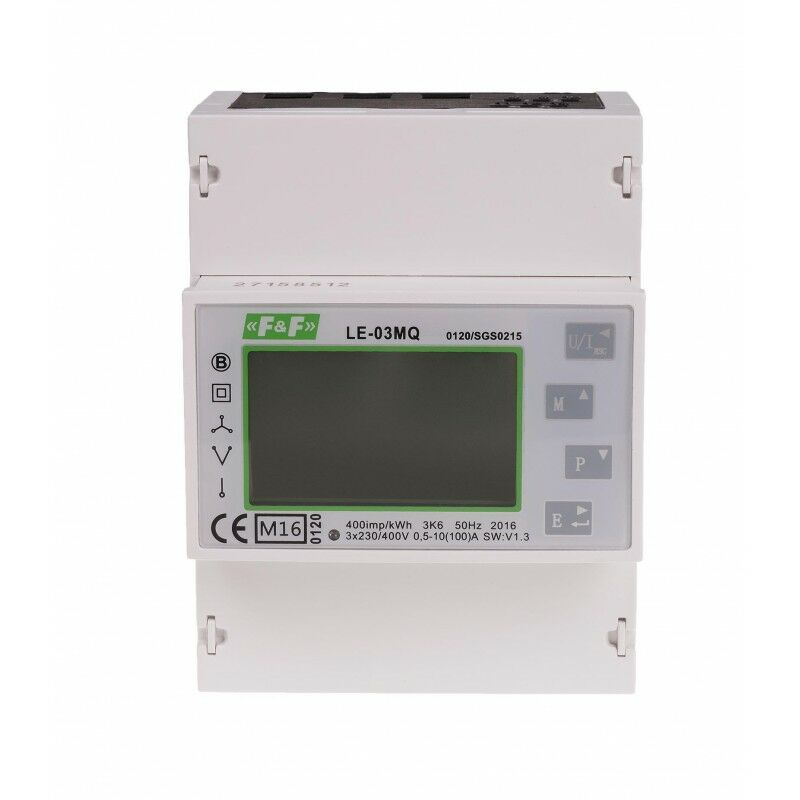

LE-03MQ Enerji tüketim ölçer
LE-03MQ, 5908312599128
Ürün Açıklaması
Tek fazlı veya üç fazlı sayaç. Elektrik ve ağ parametrelerinin doğrudan, çift yönlü, dört bölgeli ölçümü. Arkadan aydınlatmalı bir LCD ekran ile donatılmıştır. MIDuyumlu , RS-485 arayüzü ve Modbus RTU haberleşme protokolü .
LE-03MQ , doğrudan sistemdeki statik (elektronik), kalibre edilmiş 1 fazlı veya 3 fazlı bir alternatif akım elektrik sayacıdır . Tüketilen elektriği ve güç kaynağı şebekesinin parametrelerini , Modbus RTU standardının kablolu bir ağı aracılığıyla göstergelerin uzaktan okunması imkanı ile belirtmek ve kaydetmek için kullanılır . Sayaç, Modbus RTU yazılım fonksiyonlarına uygun olarak ön panelde bulunan konfigürasyon menüsü ve iletişim portu aracılığıyla konfigüre edilir .
Özellikler
* 3 fazlı
* çift yönlü (4 bölgeli)
* doğrudan ölçüm 100 A
* kWh/kvar göstergesi (tüketilen/dışa aktarılan)
* ağ parametreleri göstergesi
* MID uyumluluğu
* Modbus RTU protokolü
* RS-485 portu
* SO darbe çıkışı
* arkadan aydınlatmalı, çok işlevli LCD ekran
* bir parola ile ölçüm cihazı yapılandırmasının korunması
Ölçülmüş değerler
| Alınan/ihraç edilen aktif enerji | AE+/AE- | [kWh] |
| Alınan/ihraç edilen reaktif enerji | TEKRAR+/TEKRAR- | [kvarh] |
| Faz gerilimleri | U1, U2, U3 | [V] |
| faz akımları | ben1, ben2, ben3 | [VE] |
| Sıklık | F | [hz] |
| Aktif güç | P | [İÇİNDE] |
| Reaktif güç | Q | [var] |
| Görünür güç | S | [VA] |
| Güç faktörü | çünkü | |
| harmonikler | THD | |
| Güç ve mevcut talep |
LE Config hizmet programı,
hesaplanan enerjinin test okumasına ve sayacın temel parametrelerinin ayarlanmasına olanak tanır.
LE Config yazılımı > CN-USB-485
USB dönüştürücüyü kullanarak PC-LE iletişimini indirin ► Ücretsiz yazılım.
Sayaç okumalarının uzaktan okunması için
programlar , LE-03MW-CT
MetrenetPRO
MeternetPRO programı, Modbus RTU protokolüne göre iletişim kuran sayaçların, multimetrelerin, ölçüm transdüserlerinin, giriş/çıkış genişletme modüllerinin ve diğer ölçüm cihazlarının durumlarının ve göstergelerinin uzaktan okunmasını sağlar. Uygulama, Excel'in ayrılmaz bir parçasıdır. Okunan veriler program tablosunda sunulur. Veriler, elektronik tablonun yazılım işlevlerine göre serbestçe şekillendirilebilir. Cihazlar ve uygulama arasındaki veri alışverişi, RS-485 ağı veya yerel LAN ağı üzerinden gerçekleştirilir. Program, veritabanıyla birlikte yerel ağda çalışan özel bir MT-CPU-1 sunucusuna kurulur. Yazılım kullanıcı arayüzü bir web uygulamasıdır (web sayfası). Programa erişim herhangi bir web tarayıcısı ile mümkündür.
Elektrik tüketimi için abone faturalandırma modülü
Bu, elektrik tüketimi veya su, ısı tüketimi vb. Döngüler: aylık, haftalık, günlük, saatlik. Modül, birçok bireysel ve paralel rapor oluşturmanıza olanak tanır.
Teknik Veri:
|
Tip |
üç faz |
|
Limanlar |
RS-485 |
|
iletişim protokolü |
MODBUS RTU |
|
Uyumluluk |
MID Yönergesi 2014/32/EU |
|
referans voltajı |
3×400V+K |
|
temel akım |
0,5÷10A |
|
maksimum akım |
100A |
|
Minimum ölçülen akım |
0.02A |
|
Metre öz tüketimi |
10VA; 2W |
|
Abaküs gösterge aralığı |
0÷99999,99 kWh |
|
LCD arka ışığı |
EVET |
|
Okuma göstergesi |
2 adet LED |
|
Doğruluk sınıfı |
B |
|
kWh/kvarh metre sabiti |
0,01; 0,1; 1; 10; 100; 1000 imp. |
|
kWh/kvarh darbe çıkışı |
açık toplayıcı |
|
Bağlantı gerilimi kWh/kvarh |
30 VDC maks. |
|
Bağlantı akımı kWh/kvarh |
27 mA maks. |
|
Darbe süresi kWh/kvarh |
60, 100, 200ms |
|
aşırı yüklenebilirlik |
30×lmaks/10ms |
|
yalıtım |
4kV/1dk; 6kV/1μs |
|
Voltaj ölçülen LN |
100÷289VAC |
|
Ölçülen gerilim LL |
173÷500VAC |
|
bağlantı |
25mm² vidalı terminaller |
|
Çalışma sıcaklığı |
-20÷55°C |
|
boyutlar |
4,5 modül (75 mm) |
|
Kurulum |
35mm ray üzerinde |
|
güvenlik seviyesi |
IP51 |
LE-03MQ Kullanım Kılavuzu (1.44M)
LE-03MQ kısa kılavuz (eski sürüm) (130.58k)
LE-03MQ CAD dxf diyagramı (485.06k)
LE MID CE bildirimi 2023 (183,21k)
LE-03MQ kısa kılavuz (yeni sürüm) (117.08k)
