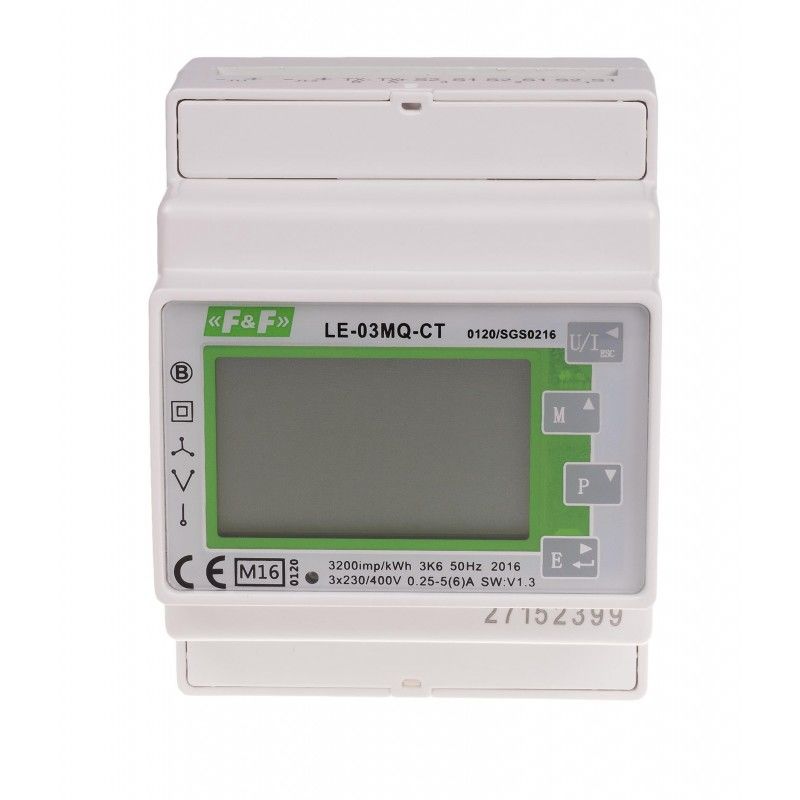

LE-03MQ CT Enerji tüketim ölçer
LE-03MQ-CT, 5908312599821
Ürün Açıklaması
Tek faz veya üç faz. Arkadan aydınlatmalı LCD ekran. Elektrik ve şebeke parametrelerinin yarı dolaylı , çift yönlü, dört bölgeli ölçümü.
MID yönergesi ile uyumlu , Modbus RTU haberleşme arabirimi.
Uygunluk
Direktifi 2004/22/EC
Sertifika numarası: 0120/SG S0216
Kullanım amacı
LE-03MQ CT yarı endirekt sistem içinde statik (elektronik), kalibre edilmiş 1 fazlı veya 3 fazlı bir. Tüketilen elektriği ve güç kaynağı şebekesinin parametrelerini, RS-485 standardının kablolu bir ağı aracılığıyla göstergelerin uzaktan okunması olasılığı ile belirtmek ve kaydetmek için kullanılır. Sayaç, sekonder akımı 1 A veya 5 A olan akım trafoları (CT) ile çalışır. Sayaç, Modbus RTU yazılım fonksiyonlarına uygun olarak ön panelde bulunan konfigürasyon menüsü ve iletişim portu aracılığıyla yapılandırılır.
Fonksiyonlar
* 1 veya 3 fazlı sistem (3 ve 4 telli)
* çift yönlü ölçüm (4 çeyrek)
* 1 A veya 5 A transformatörler
* akım oranı 1÷9999 *
kWh/kvar göstergesi (tüketilen/dışa aktarılan) *
ağ parametreleri
* MID uyumluluğu
* RS-485 portu *
Modbus RTU protokolü
* SO darbe çıkışı (×2)
* aydınlatmalı, çok fonksiyonlu LCD ekran
* sayaç konfigürasyonunun şifre koruması
Ölçülmüş değerler
| Alınan/ihraç edilen aktif enerji | AE+/AE- | [kWh] |
| Alınan/ihraç edilen reaktif enerji | TEKRAR+/TEKRAR- | [kvarh] |
| Faz gerilimleri | U1, U2, U3 | [V] |
| faz akımları | ben1, ben2, ben3 | [VE] |
| Sıklık | F | [hz] |
| Aktif güç | P | [İÇİNDE] |
| Reaktif güç | Q | [var] |
| Görünür güç | S | [VA] |
| Güç faktörü | çünkü | |
| harmonikler | THD | |
| Güç ve mevcut talep | kW, kvar, kVA, ben |
LE Config hizmet programı,
hesaplanan enerjinin test okumasına ve sayacın temel parametrelerinin ayarlanmasına olanak tanır.
LE Config yazılımı > CN-USB-485
USB dönüştürücüyü kullanarak PC-LE iletişimini indirin ► Ücretsiz yazılım.
Sayaç okumalarının uzaktan okunması için
programlar , LE-03MW-CT
MetrenetPRO
MeternetPRO programı, Modbus RTU protokolüne göre iletişim kuran sayaçların, multimetrelerin, ölçüm transdüserlerinin, giriş/çıkış genişletme modüllerinin ve diğer ölçüm cihazlarının durumlarının ve göstergelerinin uzaktan okunmasını sağlar. Uygulama, Excel'in ayrılmaz bir parçasıdır. Okunan veriler program tablosunda sunulur. Veriler, elektronik tablonun yazılım işlevlerine göre serbestçe şekillendirilebilir. Cihazlar ve uygulama arasındaki veri alışverişi, RS-485 ağı veya yerel LAN ağı üzerinden gerçekleştirilir. Program, veritabanıyla birlikte yerel ağda çalışan özel bir MT-CPU-1 sunucusuna kurulur. Yazılım kullanıcı arayüzü bir web uygulamasıdır (web sayfası). Programa herhangi bir web tarayıcısı üzerinden erişilebilir.
Elektrik tüketimi için abone faturalandırma modülü
Elektrik tüketimi veya su, ısı tüketimi vb. gibi kaydedilen diğer artımlı değerler için abonelik faturalandırma modülü. Belirlenen fatura dönemlerinde (zaman aralıklarında) değer artışlarını hesaplamanıza olanak tanır. Döngüler: aylık, haftalık, günlük, saatlik. Modül, birçok bireysel ve paralel rapor oluşturmanıza olanak tanır.
Teknik Veri:
|
Tip |
üç faz |
|
Limanlar |
RS-485 |
|
iletişim protokolü |
MODBUS RTU |
|
Uyumluluk |
MID Direktifi 2014/32/AB |
|
referans gerilimi |
3×400V+K |
|
temel akım |
0.25÷5A |
|
Maksimum akım |
6A |
|
Minimum ölçülen akım |
0.02A |
|
Sayaç öz tüketimi |
10VA; 2W |
|
Abaküs gösterge aralığı |
0÷99999,9 kWh |
|
LCD arka ışık |
EVET |
|
Okuma göstergesi |
2 adet LED |
|
Doğruluk sınıfı |
B |
|
kWh/kvarh metre sabiti |
0,01; 0,1; 1; 10; 100; 1000 imp. |
|
kWh/kvarh darbe çıkışı |
açık toplayıcı |
|
Bağlantı voltajı kWh/kvarh |
Maksimum 30 VDC |
|
Bağlantı akımı kWh/kvarh |
Maksimum 27 mA |
|
Darbe süresi kWh/kvarh |
60, 100, 200 ms |
|
Aşırı Yüklenebilirlik |
30×lmax/10ms |
|
Yalıtım |
4kV/1 dak; 6kV/1μs |
|
Ölçülen gerilim LN |
100÷289VAC |
|
Ölçülen voltaj LL |
173÷500VAC |
|
bağlantı |
4,0mm² vidalı terminaller |
|
Çalışma sıcaklığı |
-20÷55°C |
|
Boyutlar |
4 modül (70mm) |
|
Kurulum |
35mm ray üzerinde |
|
Güvenlik düzeyi |
IP51 |
