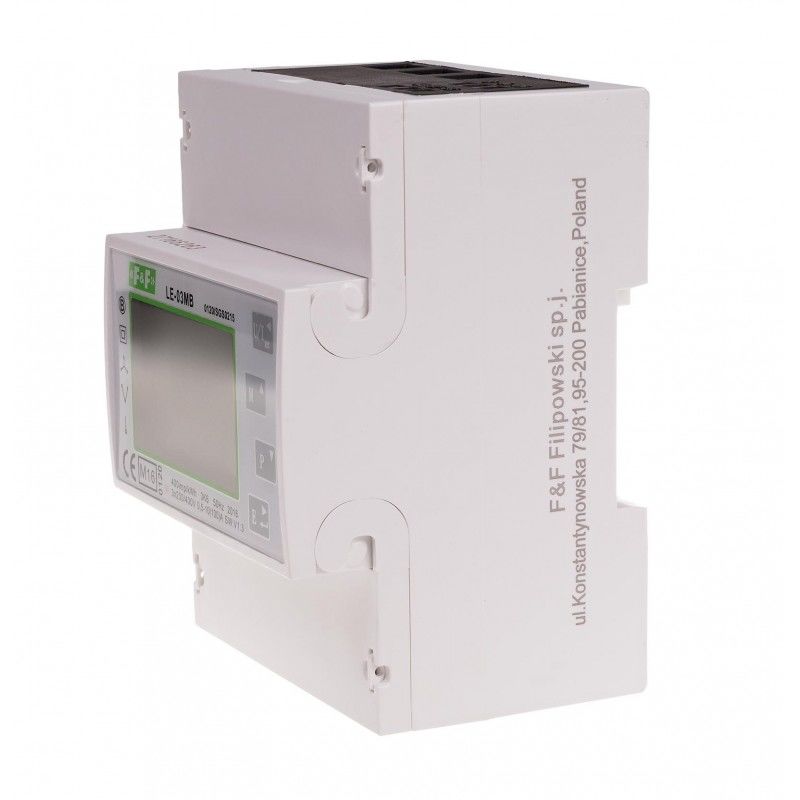

Elektrik sayacı LE-03MB
LE-03MB, 5908312599807
Ürün Açıklaması
Arkadan aydınlatmalı LCD ekranlı üç fazlı elektrik tüketim ölçer. Elektrik ve ağ parametrelerinin doğrudan, iki yönlü, dört bölgeli ölçümü. MIDdirektifiyle uyumlu sayaç , M-Bus iletişim arayüzü.
LE-03MB, doğrudan sistemdeki tek fazlı veya üç fazlı alternatif akım için statik (elektronik) kalibre edilmiş bir elektrik sayacıdır . Tüketilen elektriği ve güç kaynağı ağının parametrelerini, kablolu bir M-Bus standart ağı aracılığıyla göstergelerin uzaktan okunması olanağıyla birlikte göstermek ve kaydetmek için kullanılır . Sayaç, M-Bus program fonksiyonlarına uygun olarak ön paneldeki konfigürasyon menüsü aracılığıyla ve iletişim portu aracılığıyla yapılandırılır.
LE-03MB elektrik sayacının özellikleri
* üç fazlı sayaç
* çift yönlü (4 bölgeli)
* doğrudan ölçüm 100 A
* kWh/kvar göstergesi (tüketilen/dağıtılan)
* ağ parametrelerinin gösterimi
* MID uyumluluğu
* M-Bus portu ve protokolü
* SO darbe çıkışı
* arkadan aydınlatmalı , çok fonksiyonlu LCD ekran
* sayaç konfigürasyonunun şifre koruması
Ölçülmüş değerler
- Toplam aktif enerji AE toplamı [kWh]
- Aktif enerji – içe aktarılan AE+ [kWh]
- Aktif enerji – ihracat AE- [kWh]
- Toplam reaktif enerji RE toplamı [kvarh]
- Reaktif enerji – içe aktarma RE+ [kvarh]
- Reaktif enerji – ihracat RE- [kvarh]
Elektrik sayacının uzaktan okunması - MeternetPRO
MeternetPRO programı durumların ve göstergelerin uzaktan okunması için kullanılır :
- metre,
- multimetreler,
- ölçüm dönüştürücüleri,
- giriş/çıkış genişletme modülleri,
- Modbus RTU protokolüne göre iletişim kuran diğer ölçüm cihazları .
Uygulama Excel'in ayrılmaz bir parçasıdır . Program tablosunda okunan verileri görüyoruz. Bunları elektronik tablonun program işlevlerine uygun olarak özgürce şekillendiriyoruz . Cihazlar ve uygulama arasındaki veri alışverişi RS-485 ağı veya yerel LAN ağı üzerinden gerçekleştirilir. Program ve veritabanı, yerel ağda çalışan özel bir MT-CPU-1 sunucusuna kurulur. Yazılımın kullanıcı arayüzü bir web uygulamasıdır (web sitesi). Programa herhangi bir web tarayıcısından erişebiliriz. Genel IP adresine sahip bir LAN olması durumunda, programın çalışmasını yapılandırmak ve verileri İnternet üzerinden okumak mümkündür.
Elektrik tüketimi için abone faturalandırma modülü
Abone faturalandırma modülü, elektrik tüketimi veya su tüketimi, ısı tüketimi vb. gibi kaydedilen diğer artan değerlere ilişkin, belirlenen fatura dönemlerinde (zaman aralıklarında) değer artışlarının hesaplanmasına olanak sağlar. Döngüler: aylık, haftalık, günlük, saatlik. Modül birçok bireysel ve paralel rapor oluşturmanıza olanak sağlar.
Teknik Veri:
|
Tip |
üç faz |
|
Limanlar |
M-Otobüs |
|
İletişim protokolü |
M-Otobüs |
|
Uyumluluk |
MID Direktifi 2014/32/AB |
|
Referans voltajı |
3×400 V+N |
|
Temel akım |
0,5÷10A |
|
Maksimum akım |
100A |
|
Ölçülen minimum akım |
0.02A |
|
Sayacın kendi tüketimi |
10VA; 2 W |
|
Sayaç gösterge aralığı |
0÷99999,99 kWh |
|
LCD arka ışık |
EVET |
|
Okuma sinyali |
2 adet LED |
|
Doğruluk sınıfı |
B |
|
kWh/kvarh sayaç sabiti |
0,01; 0,1; 1; 10; 100 imp. |
|
kWh/kvarh darbe çıkışı |
açık toplayıcı |
|
Bağlantı voltajı kWh/kvarh |
maksimum 30 V DC |
|
Bağlantı akımı kWh/kvarh |
maksimum 27 mA |
|
Darbe süresi kWh/kvarh |
60, 100, 200 ms |
|
Aşırı yük kapasitesi |
30×lmaks/10 ms |
|
Yalıtım |
4 kV/1 dak.; 6 kV/1 μs |
|
Ölçülen gerilim LN |
100÷289 VAC |
|
Ölçülen gerilim LL |
173÷500 VAC |
|
Bağlantı |
25 mm² vidalı terminaller |
|
Çalışma sıcaklığı |
-20÷55°C |
|
Boyutlar |
4,5 modül (75 mm) |
|
Kurulum |
35 mm'lik bir ray üzerinde |
|
Güvenlik düzeyi |
IP51 |
