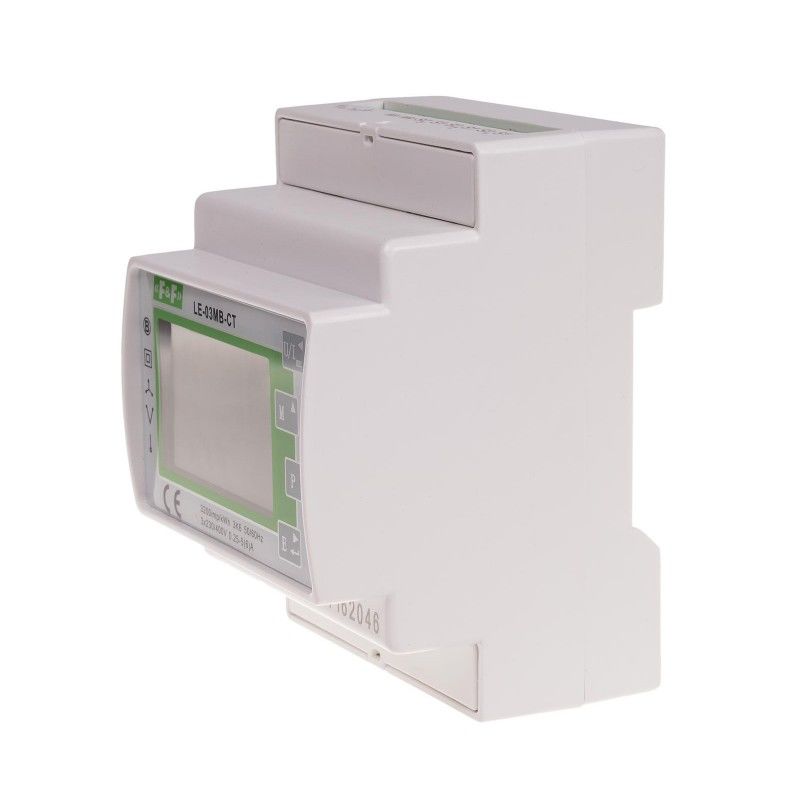

Enerji tüketim sayacı LE-03MB CT
LE-03MB-CT, 5908312599814
Ürün Açıklaması
Elektrik ve ağ parametrelerinin üç fazlı, yarı dolaylı, iki yönlü, dört bölgeli ölçümü.M-Bus iletişim arayüzü.
Sayacın arkadan aydınlatmalı bir LCD ekranı vardır.
LE-03MB CT , yarı direkt sistemdeki statik (elektronik) kalibre edilmiş 1 fazlı veya 3 fazlı alternatif akım elektrik sayacıdır . Tüketilen elektriği ve güç kaynağı ağının parametrelerini, kablolu bir M-Bus standart ağı aracılığıyla göstergelerin uzaktan okunması olanağıyla birlikte göstermek ve kaydetmek için kullanılır. Sayaç, 1A veya 5A sekonder akıma sahip akım transformatörleri (CT) ile çalışır. Sayaç, M-Bus program fonksiyonlarına uygun olarak ön paneldeki konfigürasyon menüsü aracılığıyla ve iletişim portu aracılığıyla yapılandırılır.
Fonksiyonlar
* 3 fazlı
* çift yönlü (4 bölgeli)
* 1A veya 5A transformatörler
* akım oranı 1÷9999
* ayarlanabilir ölçüm gerilimi 100÷500V
* gerilim oranı 1÷9999
* M-Bus'a göre program tarafından belirlenen oran
* kWh/kvar gösterge (indirilen/gönderilen)
* ağ parametrelerinin gösterimi
* LVD ile uyumluluk
* M-Bus portu/protokolü
* SO darbe çıkışı
* arkadan aydınlatmalı, çok fonksiyonlu LCD ekran
* sayaç konfigürasyonunun şifre koruması
Ölçülmüş değerler
- Toplam aktif enerji AE toplamı [kWh]
- Aktif enerji – içe aktarılan AE+ [kWh]
- Aktif enerji – ihracat AE- [kWh]
- Toplam reaktif enerji RE toplamı [kvarh]
- Reaktif enerji – içe aktarma RE+ [kvarh]
- Reaktif enerji – ihracat RE- [kvarh]
MeternetPRO
MeternetPRO programı, Modbus RTU protokolüne uygun olarak iletişim kuran sayaçların, multimetrelerin, ölçüm transdüserlerinin, giriş/çıkış genişletme modüllerinin ve diğer ölçüm cihazlarının durum ve göstergelerinin uzaktan okunmasını sağlar. UygulamaExcel'inayrılmazbirparçasıdır. Okunan veriler program tablosunda sunulur. Elektronik tablonun program fonksiyonlarına göre serbestçe şekillendirilebilirler. Cihazlar ve uygulama arasındaki veri alışverişi RS-485 ağı veya yerel LAN ağı üzerinden gerçekleştirilir. Program ve veritabanı, yerel ağda çalışan özel bir MT-CPU-1 sunucusuna kurulur. Yazılım kullanıcı arayüzü bir web uygulamasıdır (web sitesi). Programa herhangi bir web tarayıcısından erişebiliriz. Genel IP adresine sahip bir LAN olması durumunda, programın çalışmasını yapılandırmak ve verileri İnternet üzerinden okumak mümkündür.
Elektrik tüketimi abone faturalandırma modülü
Elektrik tüketiminin veya su tüketimi, ısı tüketimi vb. kayıtlı artan değerlerin abonelere faturalandırılmasına yönelik bir modüldür. Belirlenen fatura dönemlerinde (zaman aralıklarında) değer artışlarının hesaplanmasına olanak sağlar. Döngüler: aylık, haftalık, günlük, saatlik. Modül birçok bireysel ve paralel rapor oluşturmanıza olanak sağlar.
3×230V+N 3 fazlı şebeke, 4 telli
3×400V 3 fazlı şebeke, 3 telli (nötrsüz)
Teknik Veri:
|
Limanlar |
M-Otobüs |
|
İletişim protokolü |
M-Otobüs |
|
Uyumluluk |
IEC62052-11, IEC62053-21 |
|
Referans voltajı |
3×400 V+N |
|
Temel akım |
0,25÷5A |
|
Maksimum akım |
6A |
|
Ölçülen minimum akım |
0.02A |
|
IEC62052-11, IEC62053-21'e göre ölçüm doğruluğu |
1. sınıf |
|
Sayacın kendi tüketimi |
10VA; 2 W |
|
Sayaç gösterge aralığı |
0÷99999,9 kWh |
|
LCD arka ışık |
EVET |
|
Okuma sinyali |
2 adet LED |
|
Doğruluk sınıfı |
1 |
|
kWh/kvarh sayaç sabiti |
0,01; 0,1; 1; 10; 100; 1000 imp. |
|
kWh/kvarh darbe çıkışı |
açık toplayıcı |
|
Bağlantı voltajı kWh/kvarh |
maksimum 30 V DC |
|
Bağlantı akımı kWh/kvarh |
maksimum 27 mA |
|
Darbe süresi kWh/kvarh |
60, 100, 200 ms |
|
Aşırı yük kapasitesi |
30×lmaks/10 ms |
|
Yalıtım |
4 kV/1 dak.; 6 kV/1 μs |
|
Ölçülen gerilim LN |
100÷289 VAC |
|
Ölçülen gerilim LL |
173÷500 VAC |
|
Bağlantı |
4,0 mm² vidalı terminaller |
|
Çalışma sıcaklığı |
-20÷55°C |
|
Boyutlar |
4 modül (70 mm) |
|
Kurulum |
35 mm'lik bir ray üzerinde |
|
Güvenlik düzeyi |
IP51 |
