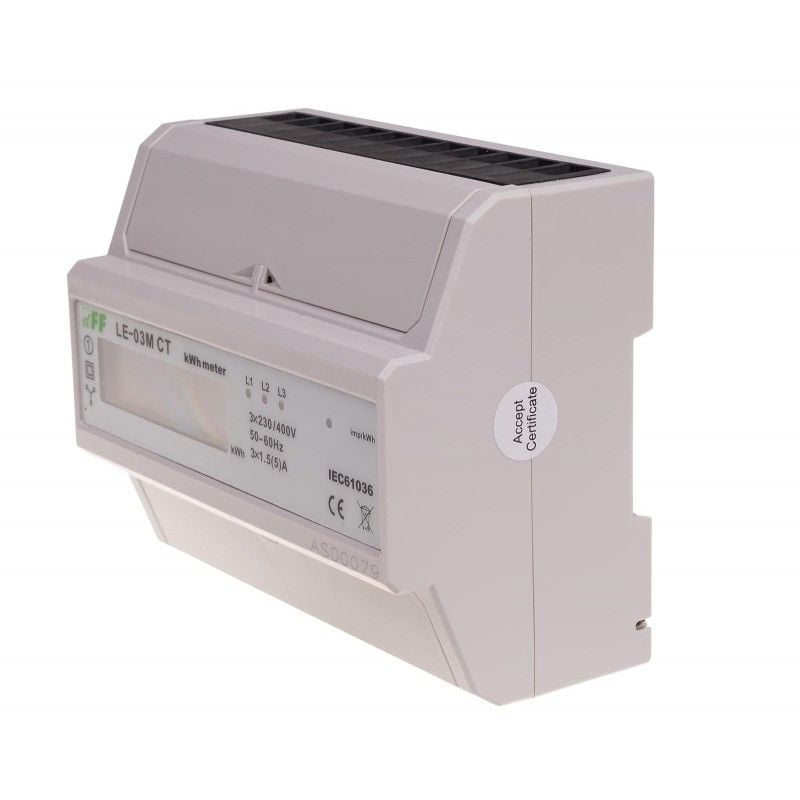

Gösterge, 5÷6000 A aralığında birincil akım Ip ve 5 A ikincil akıma sahip akım trafolarıyla çalışmak üzere tasarlanmıştır. Sistemin maksimum ölçülen akımı , akımın birincil akımının Ip değeri ile belirlenir. kullanılan transformatör. Kullanıcı, göstergede kullanılan transformatörlerin oran değerini ayarlayarak sistemin tükettiği elektriğin gerçek değerinin gösterilmesini sağlar.



RS-485 seri portu ve uygulanan MODBUS RTU iletişim protokolü, göstergenin uzaktan veri okuma ağlarında kullanılmasına olanak tanır.





Çalışma Her fazda akan akımın
ve uygulanan voltajın etkisi altında özel bir elektronik sistem,o fazda tüketilen elektrik enerjisiyle orantılı miktarda impuls üretir. Bir fazdaki enerji tüketimi ilgili LED'in (L1, L2, L3) yanıp sönmesiyle bildirilir. Yanıp sönen LED imp/kWh ile sinyal verilen, üç fazdan gelen darbelerin toplamı, üç fazlı sistemin tamamında tüketilen enerjiye dönüştürülür ve değeri, segmentli LCD ekran tarafından gösterilir. Güncel değerler göstergenin hafızasında saklanır
Kullanılabilecek transformatörlerin birincil IP'si. Bağlı transformatörlerin değerlerine uygun uygun bir değerin seçilmesi, sistemde tüketilen elektrik enerjisinin gerçek değerinin hesaplandığı uygun katsayıyı otomatik olarak ayarlar. Bu değer seçilen vitese bağlı olarak LCD ekrana yansıtılır. Gösterge hafızasına girilen transformatörlerin IP akım

değerleri
: 5, 20, 30, 40, 50, 60, 75, 80, 100, 120, 125, 150, 200, 250, 300, 400, 500, 600, 750, 800, 1000, 1200, 1250, 1500, 2000, 2500, 3000, 4000, 5000, 6000.


Dikkat!
Sayaç tarafından üretilen darbeleri okuyan bir darbe ölçere (SO) sayaç bağlantısı. Elektrik tüketim sayacının düzgün çalışması için ilave bir cihaz bağlanmasına gerek yoktur. Sayacın darbe sabiti, sayacın giriş akımının maksimum değeri için , yani transformatörün ikincil akımı (5A) için 12000imp/kWh'dir. Özel transformatörler kullanıldığında, 1kWh başına darbe sayısı (12000 × 5)/Ip formülüne göre hesaplanır; burada:
Ip -kullanılan transformatörlerin birincil akımı .

Örnek:
5/5 A transformatör için (Ip=5): (12000×5)/5=12000 imp/kWh
100/5 A transformatör için (Ip=100): (12000×5)/100=600 imp /kWh


Dikkat!
Sayaç, giriş ve çıkış terminallerinin kapaklarını kapatarak sayacın baypas edilmesini önleme seçeneğine sahiptir.


LE Config servis programı
Program, hesaplanan enerji değerinin test okunmasını ve elektrik tüketim sayacının temel parametrelerinin ayarlanmasını sağlar.

LE Config programı > CN-USB-485  USB dönüştürücüyü




kullanarak PC-LE iletişimini  indirin ► Ücretsiz program.



Sayaç okumalarının uzaktan okunması için programlar
LE-01M, LE-03M, LE-03M-CT, LE-01MR, LE-03MP, LE-1MQ, LE-03MQ, LE-03MQ-CT, LE-01MW, LE-03MW , LE-03MW-CT


MeternetPRO
MeternetPRO programı, Modbus RTU protokolüne uygun olarak iletişim kuran sayaçların, multimetrelerin, ölçüm transdüserlerinin, giriş/çıkış genişletme modüllerinin ve diğer ölçüm cihazlarının durum ve göstergelerinin uzaktan okunmasını sağlar. Uygulama Excel'in ayrılmaz bir parçasıdır. Okunan veriler program tablosunda sunulur. Veriler elektronik tablonun program fonksiyonlarına göre serbestçe şekillendirilebilir. Cihazlar ve uygulama arasındaki veri alışverişi RS-485 ağı veya yerel LAN ağı üzerinden gerçekleştirilir. Program ve veritabanı, yerel ağda çalışan özel bir MT-CPU-1 sunucusuna kurulur. Yazılımın kullanıcı arayüzü bir web uygulamasıdır (web sitesi). Programa herhangi bir web tarayıcısı üzerinden erişilebilir.


Elektrik tüketimi için abone faturalandırma modülü
Elektrik tüketimi veya su tüketimi, ısı tüketimi vb. gibi kaydedilen diğer artan değerler için abonelerin faturalandırılmasına yönelik modül, belirlenen fatura dönemlerinde (zaman aralıklarında) değer artışlarının hesaplanmasına olanak tanır. Döngüler: aylık, haftalık, günlük, saatlik. Modül birçok bireysel ve paralel rapor oluşturmanıza olanak sağlar.
