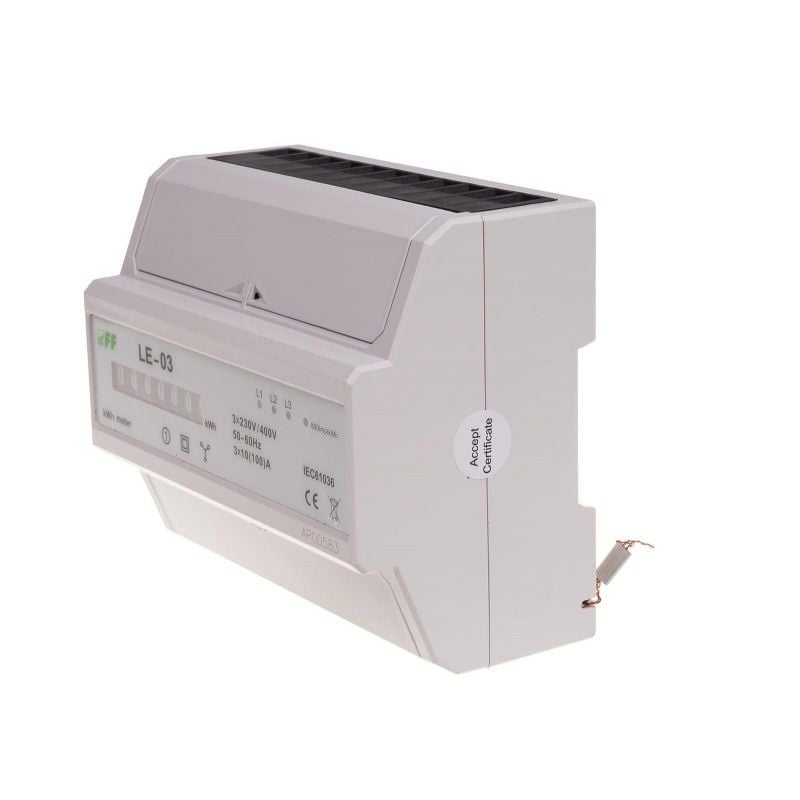

Enerji tüketim sayacı LE-03
LE-03, 5908312591702
Ürün Açıklaması
Üç fazlı . LE-03 , doğrudan sistemdeki üç fazlı alternatif akım elektrik tüketiminin
statik (elektronik) kalibre edilmiş bir göstergesidir .
Aksiyon
Özel bir elektronik sistem, her fazda akan akımın ve uygulanan voltajın etkisi altında, o fazda tüketilen elektrik enerjisiyle orantılı miktarda impuls üretir. Bir fazdaki enerji tüketimi ilgili LED'in (L1, L2, L3) yanıp sönmesiyle bildirilir. Yanıp sönen bir LED (800 darbe/kWh) ile sinyal verilen üç fazdan gelen darbelerin toplamı, üç fazlı sistemin tamamında tüketilen enerjiye dönüştürülür ve değeri, mekanik bir tambur sayacı tarafından gösterilir.
Sayaç tamburunun son kırmızı rakamı 1/10 KWh (100 Wh) anlamına gelir.
Dikkat!
Sayacın SO+ - SO- darbe çıkışı vardır. Bu, ölçüm cihazının ürettiği darbeleri okuyan başka bir darbe cihazını (SO) bağlamanıza olanak tanır.
Sayacın düzgün çalışması için ek bir cihaz bağlamanıza gerek yoktur.
Sayaç, giriş ve çıkış terminallerinin kapaklarını kapatarak sayacın baypas edilmesini önleme seçeneğine sahiptir.
Teknik Veri:
|
Tip |
üç faz |
|
İletişim protokolü |
eksiklik |
|
Uyumluluk |
IEC61036 |
|
Referans voltajı |
3×400 V+N |
|
Temel akım |
10 A |
|
Maksimum akım |
100A |
|
Ölçülen minimum akım |
0,04 bir |
|
IEC61036'ya göre ölçüm doğruluğu |
1. sınıf |
|
Sayacın kendi tüketimi |
10VA; 2W |
|
Sayaç gösterge aralığı |
0÷99999,9 kWh |
|
Sayaç sabiti |
(1,25 Wh/imp) 800 imp/kWh |
|
Okuma sinyali |
LED kırmızı |
|
Darbe çıkışı SO+ SO- |
açık toplayıcı |
|
Bağlantı gerilimi SO+ SO- |
maksimum 30 V DC |
|
Bağlantı akımı SO+ SO- |
maksimum 27 mA |
|
Darbe süresi SO+ SO- |
34÷80 ms |
|
Doğruluk sınıfı |
1 |
|
Güç tüketimi göstergesi |
3×LED kırmızı |
|
Bağlantı |
25 mm² vidalı terminaller |
|
Çalışma sıcaklığı |
-20÷50°C |
|
Boyutlar |
7 modül (122 mm) |
|
Kurulum |
35 mm'lik bir ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
