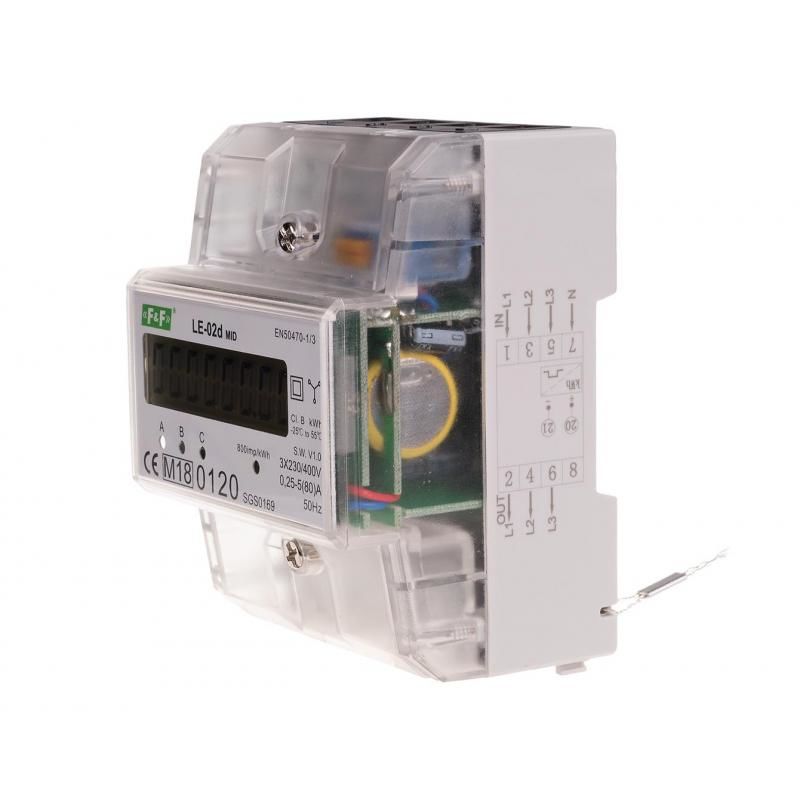

LE-02d üç fazlı enerji tüketimi ölçer
LE-02D, 5908312592686
Ürün Açıklaması
35 mm DIN rayına montaj için arkadan aydınlatmalı LCD ekranlı üç fazlı elektrik tüketim sayacı . Akım 80 A.Sayaç MID'ye göre sertifikalıdır.
Üç fazlı enerji tüketimi sayacı LE-02d, doğrudan sistemdeki statik (elektronik) kalibre edilmiş bir alternatif akım elektrik sayacıdır.
Uyumluluk
MID Sertifikası 2014/32/EU No. 0120/SGS0169
EN 50470-1/3
Çalışma Üç fazlı elektrik sayacının
özel elektronik sistemi, akan akımın ve uygulanan voltajın etkisi altında her fazda impuls üretir. Sayıları belirli bir aşamada tüketilen elektrikle orantılıdır. Enerji tüketimi ilgili LED'in (L1, L2, L3) yanıp sönmesiyle gösterilir. Yanıp sönen bir LED (800 darbe/kWh) ile sinyal verilen, üç fazdan gelen darbelerin toplamı, üç fazlı sistemin tamamında tüketilen enerjiye dönüştürülür. Değeri segmentli bir LCD ekran ile gösterilir. Ondalık noktadan sonraki rakamlar yüzde birleri gösterir (0,01 KWh = 10 Wh ).
Dikkat!
Sayacın SO+ - SO- darbe çıkışı bulunmaktadır. Bu, sayaç tarafından üretilen darbeleri okuyan başka bir darbe cihazını (SO) bağlamanıza olanak tanır . Sayacın düzgün çalışması içinek bir cihaz bağlamanıza gerek yoktur.
Üç fazlı enerji tüketim sayacı LE-02d, giriş ve çıkış terminallerinin kapaklarını kapatarak sayacın atlanmasını önleme seçeneğine sahiptir.
Teknik Veri:
|
Tip |
üç faz |
|
İletişim protokolü |
eksiklik |
|
Uyumluluk |
MID Direktifi 2014/32/AB |
|
Referans voltajı |
3×400 V+N |
|
Temel akım |
5A |
|
Maksimum akım |
80A |
|
Ölçülen minimum akım |
0,04 bir |
|
Sayacın kendi tüketimi |
10VA; 2 W |
|
Sayaç gösterge aralığı |
0÷99999,99 kWh |
|
LCD arka ışık |
EVET |
|
Sayaç sabiti |
(1,25 Wh/imp) 800 imp/kWh |
|
Okuma sinyali |
LED kırmızı |
|
Darbe çıkışı SO+ SO- |
açık toplayıcı |
|
Bağlantı gerilimi SO+ SO- |
maksimum 30 V DC |
|
Bağlantı akımı SO+ SO- |
maksimum 27 mA |
|
Darbe süresi SO+ SO- |
35 ms |
|
Doğruluk sınıfı |
B |
|
Güç tüketimi göstergesi |
3×LED kırmızı |
|
Bağlantı |
16 mm² vidalı terminaller |
|
Çalışma sıcaklığı |
-20÷50°C |
|
Boyutlar |
4,5 modül (75 mm) |
|
Kurulum |
35 mm'lik bir ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
