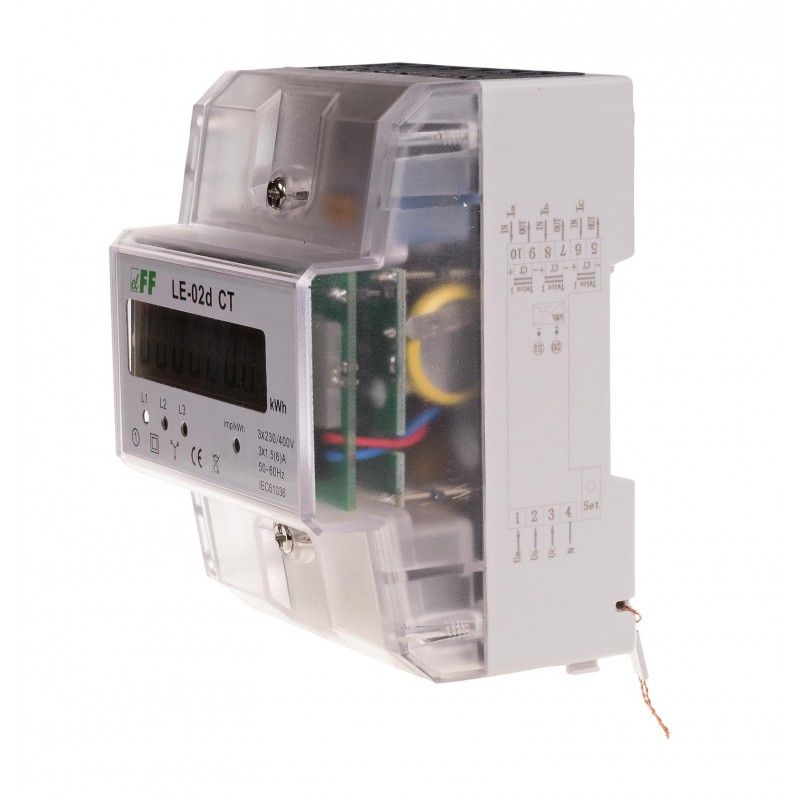

Elektrik tüketimi göstergesi, 5÷6000A aralığında birincil akım Ip ve 5 A ikincil akıma sahip akım trafolarıyla çalışmak üzere tasarlanmıştır. Sistemin maksimum ölçülen akımı, birincil akımın Ip değeri ile belirlenir . akım trafosu kullanıldı. Kullanıcı, göstergede kullanılan transformatörlerin oran değerini ayarlayarak sistemin tükettiği elektriğin gerçek değerinin gösterilmesini sağlar.


Çalışma
Her fazda akan akımın ve uygulanan voltajın etkisi altında özel bir elektronik sistem, o fazda tüketilen elektrik enerjisiyle orantılı miktarda impuls üretir. Bir fazdaki enerji tüketimi ilgili LED'in (L1, L2, L3) yanıp sönmesiyle bildirilir. Yanıp sönen bir LED ile sinyal verilen, üç fazdan gelen darbelerin toplamı, üç fazlı sistemin tamamında tüketilen enerjiye dönüştürülür ve değeri, segmentli bir LCD ekran ile gösterilir.
Transformatörlerin kullanılabilecek primer akımları Ip değerleri indikatörün hafızasında saklanır. Bağlı trafoların değerlerine göre uygun değerin seçilmesisistemin tüketilen elektrik enerjisinin gerçek değerinin hesaplandığı uygun katsayının otomatik olarak ayarlanmasına neden olur. LCD ekran, seçilen vitese bağlı olarak tüketilen enerjinin gerçek değerini bir formatta gösterir.


SO darbe çıkışı
Elektrik tüketimi göstergesinin  SO+ - SO- darbe çıkışı vardır. Bu, ölçüm cihazının ürettiği darbeleri okuyan bir darbe ölçüm cihazını (SO) bağlamanıza olanak tanır. Göstergenin düzgün çalışması için ek bir cihaz bağlamanıza gerek yoktur. Sayacın darbe sabiti, sayacın giriş akımının maksimum değeri için, yani transformatörün ikincil akımı (5A) için 12000imp/kWh'dir. Özel transformatörler kullanıldığında, 1 kWh başına darbe sayısı (12000 × 5)/Ip formülüne göre hesaplanır; burada:
Ip - kullanılan transformatörlerin birincil akımı.

Örnek:
5/5 A transformatör için (Ip=5): (12000×5)/5=12000 imp/kWh
100/5 A transformatör için (Ip=100): (12000×5)/100=600 imp /kWh


Programlama
Dişli, sayaç terminallerinin alt kapağının altında bulunan bir düğme kullanılarak programlanabilir.

DİKKAT! Güvenlik nedeniyle veri kaydı yalnızca bir kez yapılabilir.

Gösterge hafızasına girilen transformatörlerin IP akım değerleri:
5, 25, 40, 50, 60, 75, 80, 100, 120, 150, 200, 250, 300, 400, 500, 600, 800, 1000, 1200, 1500, 1600 , 2000, 2500, 3000, 4000, 5000, 6000.
Programlama tuşuna tekrar basılması bir sonraki değere atlamayı sağlar.
İstenilen değere gittikten sonra seçilen değeri onaylamak için butonu >30s basılı tutun.



Veri formatı
Dişli ayarlarına bağlı olarak veri yansıtma yöntemi:

Dikkat!
Sayaç, giriş ve çıkış terminallerinin kapaklarını kapatarak sayacın baypas edilmesini önleme seçeneğine sahiptir.
