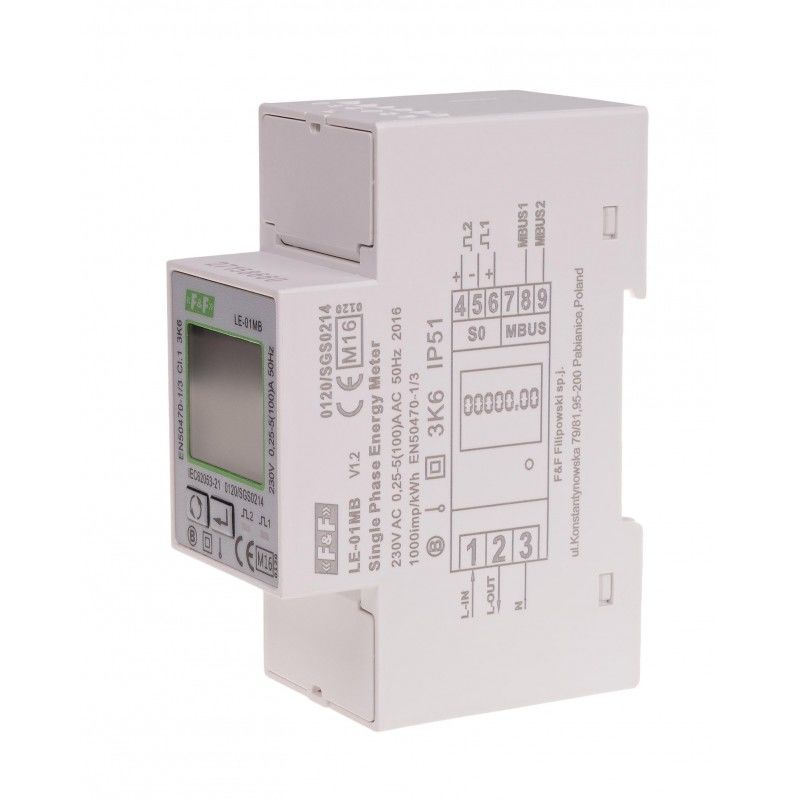

Enerji tüketim sayacı LE-01MB
LE-01MB, 5908312599791
Ürün Açıklaması
Elektrik ve şebeke parametrelerinin tek fazlı , iki yönlü, dört bölgeli ölçümü. MID uyumlu, M-Bus iletişim arayüzü . Arkadan aydınlatmalı LCD ekranla donatılmıştır .
Kullanım amacı
LE-01MB , doğrudan sistemdeki statik (elektronik) kalibre edilmiş tek fazlı alternatif akım elektrik sayacıdır. Tüketilen elektriği ve güç kaynağı ağının parametrelerini belirtmek ve kaydetmek için kullanılır. Kablolu bir M-Bus ağı aracılığıyla okumaların uzaktan okunmasını sağlar . Sayaç , M-Bus program fonksiyonlarına uygun olarak ön panelden ve iletişim portundan ulaşılabilen konfigürasyon menüsü kullanılarak yapılandırılır .
Uyumluluk
MID Direktifi 2004/22/EC
Sertifika No. 0120/SGS0214
Fonksiyonlar
* 1 fazlı
* çift yönlü (4 bölgeli)
* doğrudan ölçüm 100 A
* kWh/kvar göstergesi (tüketilen/gönderilen)
* ağ parametrelerinin gösterimi
* MID uyumluluğu
* M-Bus protokolü
* SO darbe çıkışı
* arkadan aydınlatmalı, çok fonksiyonlu LCD ekran
* Sayaç konfigürasyonunun şifre koruması
Ölçülmüş değerler
-
Toplam aktif enerji AE toplamı [kWh]
-
Aktif enerji – içe aktarılan AE+ [kWh]
-
Aktif enerji – ihracat AE- [kWh]
-
Toplam reaktif enerji RE toplamı [kvarh]
-
Reaktif enerji – içe aktarma RE+ [kvarh]
-
Reaktif enerji – ihracat RE- [kvarh]
MeternetPRO
MeternetPRO programı, Modbus RTU protokolüne uygun olarak iletişim kuran sayaçların, multimetrelerin, ölçüm transdüserlerinin, giriş/çıkış genişletme modüllerinin ve diğer ölçüm cihazlarının durum ve göstergelerinin uzaktan okunmasını sağlar. Uygulama Excel'in ayrılmaz bir parçasıdır. Okunan veriler program tablosunda sunulur. Veriler elektronik tablonun program fonksiyonlarına göre serbestçe şekillendirilebilir. Cihazlar ve uygulama arasındaki veri alışverişi RS-485 ağı veya yerel LAN ağı üzerinden gerçekleştirilir. Program ve veritabanı, yerel ağda çalışan özel bir MT-CPU-1 sunucusuna kurulur. Yazılımın kullanıcı arayüzü bir web uygulamasıdır (web sitesi). Programa herhangi bir web tarayıcısı üzerinden erişilebilir.
Elektrik tüketimi için abone faturalandırma modülü
Elektrik tüketimi veya su tüketimi, ısı tüketimi vb. gibi kaydedilen diğer artan değerler için abonelerin faturalandırılmasına yönelik modül, belirlenen fatura dönemlerinde (zaman aralıklarında) değer artışlarının hesaplanmasına olanak tanır. Döngüler: aylık, haftalık, günlük, saatlik. Modül birçok bireysel ve paralel rapor oluşturmanıza olanak sağlar.
Teknik Veri:
|
Tip |
Tek aşama |
|
Limanlar |
M-Otobüs |
|
İletişim protokolü |
M-Otobüs |
|
Uyumluluk |
MID Direktifi 2004/22/EC, Sertifika No. 0120/SGS0214 |
|
Referans voltajı |
230V AC |
|
Temel akım |
5A |
|
Maksimum akım |
100A |
|
Ölçülen minimum akım |
0.02A |
|
Sayacın kendi tüketimi |
10VA; 2 W |
|
Sayaç gösterge aralığı |
0÷99999,99 kWh |
|
LCD arka ışık |
EVET |
|
Sayaç sabiti |
1, 10, 100, 1000 imp/kWh veya 1, 10, 100, 1000 imp/kvarh |
|
Okuma sinyali |
2 adet LED |
|
Doğruluk sınıfı |
B |
|
Orantılı frekans |
50Hz |
|
Yalıtım koruma sınıfı |
2. sınıf |
|
kWh/kvarh darbe çıkışı |
2 x açık toplayıcı |
|
Bağlantı voltajı kWh/kvarh |
maksimum 27 V DC |
|
Bağlantı akımı kWh/kvarh |
maksimum 27 mA |
|
Darbe süresi kWh/kvarh |
60, 100, 200 ms |
|
Ölçülen voltaj |
176÷276V AC |
|
Aşırı yük kapasitesi |
30×lmaks/10 ms |
|
Yalıtım |
4 kV/1 dak.; 6 kV/1 μs |
|
Darbe bağlantıları ve iletişim |
1,5 mm² vidalı terminaller |
|
Gerilim ve akım bağlantıları |
16 mm² vidalı terminaller |
|
Çalışma sıcaklığı |
-20÷55°C |
|

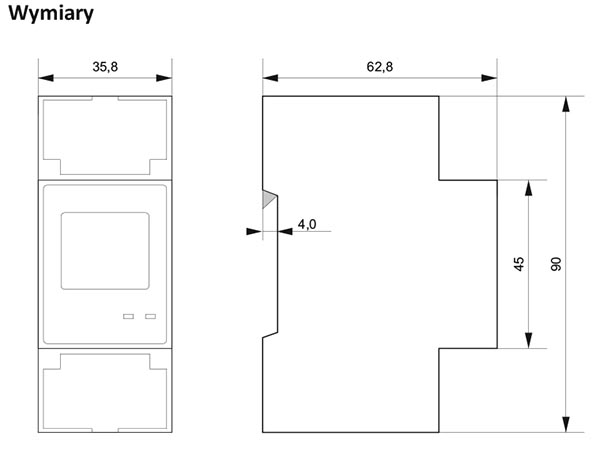

Boyutlar |
2 modül (35 mm) |
|
Kurulum |
35 mm'lik bir ray üzerinde |
|
Güvenlik düzeyi |
IP51 |
