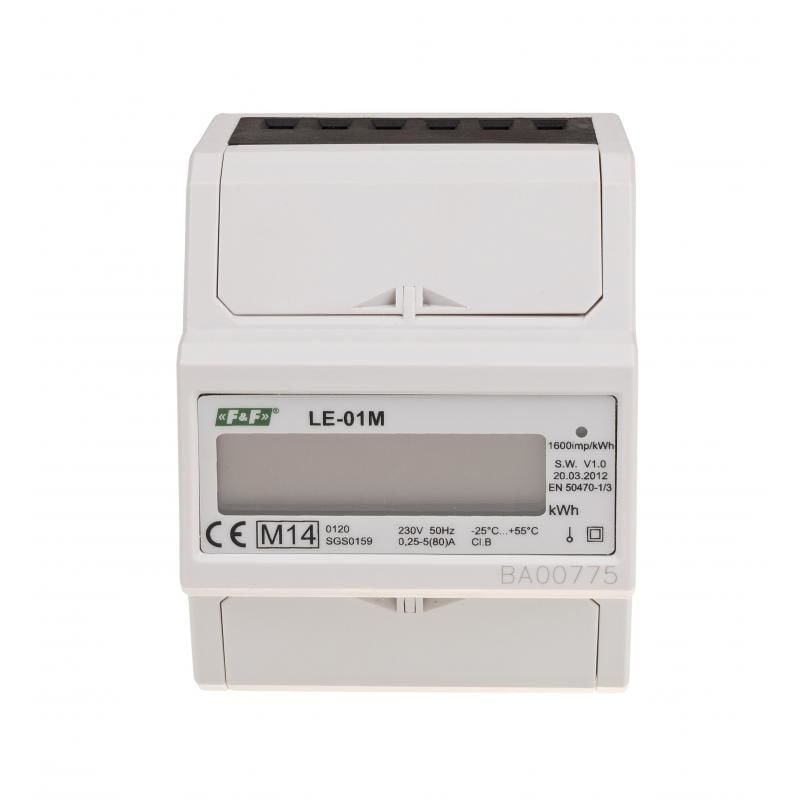

LE-01M, statik (elektronik) kalibre edilmiş bir elektrik sayacıdır. Modbus RTU'ya uygun olarak RS-485 standardının kablolu bir ağı üzerinden veri iletimi olasılığı ile tüketilen elektriğin gösterilmesi ve kaydedilmesi için kullanılır . Veri iletimi sayesinde, parametreleri ve sayaç okumalarını İnternet üzerinden bir bilgisayarda uzaktan okumak mümkündür. MID 2004/22/EC EN 50470-1/3

ile uyumludur

Çalışma
LE-01M elektrik sayacı, akan akımın ve uygulanan voltajın etkisi altında, tüketilen elektrik miktarını hassas bir şekilde ölçer. Enerji tüketimi, yanıp sönen LED diyotla (1600 imp/kWh) belirtilir ve değeri LCD ekranda gösterilir. Ondalık basamaklar kWh'nin yüzde birini temsil eder (0,01 kWh = 10 Wh).
SLAVE cihazı olarak çalışan gösterge ile haberleşme, RS-485 seri port üzerinden Modbus RTU standardına uygun olarak gerçekleştirilir. Dönüştürmeden sonra okunan kayıt değerleri, elektrik sayacı ekranındaki göstergelerle tutarlı sonucu kWh cinsinden verir. Her gösterge, kullanıcı tarafından atanan benzersiz bir adresle tanımlanır.


Dikkat!
LE-01M elektrik tüketim ölçer, SO+ - SO- darbe çıkışına sahiptir. Bu, sayaç tarafından üretilen impulsları okuyan başka bir impuls cihazının (SO) bağlanmasına izin verir. Sayacın doğru çalışması için ek cihaz bağlantısı gerekmez.
Cihaz, giriş ve çıkış terminallerinin kapaklarını kapatarak sayacın baypas edilmesini önleme özelliğine sahiptir.


LE Config - elektrik sayacı için ücretsiz servis programı

LE Config programı sayesinde , elektrik sayacından PC'ye veri aktarımı, sayaç tarafından hesaplanan enerjinin değerini test okuması ve sayaç parametrelerinin temel ayarlarını yapmak mümkündür.

LE Config ayrıca elektrik sayaçlarıyla da çalışır:
LE-01M, LE-03M, LE-03M-CT, LE-01MR, LE-03MP, LE-1MQ, LE-03MQ, LE-03MQ-CT, LE-01MW, LE - 03MW, LE-03MW-CT

Buradan indirin: LE Config yazılımı > indirin

LE-01M elektrik tüketim sayacının bilgisayar ile iletişimi için CN-USB-485 USB dönüştürücü gereklidir ►

LE Config uygulamasının penceresi aşağıdadır:

MeternetPRO - elektrik sayacı okumalarının veri iletimi ve uzaktan okunması

MetrenetPRO programı, Modbus RTU protokolüne göre iletişim kuran sayaçların ve diğer ölçüm cihazlarının durumları ve göstergeleri hakkında iletilen verilerin uzaktan okunması için kullanılır. Uygulama, Excel'in ayrılmaz bir parçasıdır. Okunan veriler program tablosunda sunulur. Veriler, elektronik tablonun yazılım işlevlerine göre serbestçe şekillendirilebilir. Cihazlar ve uygulama arasındaki veri aktarımı, RS-485 ağı veya yerel LAN ağı üzerinden gerçekleştirilir. Program, veritabanıyla birlikte yerel ağda çalışan özel bir MT-CPU-1 sunucusuna kurulur. Yazılım kullanıcı arayüzü bir web uygulamasıdır (web sayfası). Programa erişim herhangi bir web tarayıcısı ile mümkündür.


Elektrik tüketimi için abone faturalandırma modülü
Elektrik tüketimi veya su, ısı tüketimi vb. gibi kaydedilen diğer artımlı değerler için abonelik faturalandırma modülü. Belirlenen fatura dönemlerinde (zaman aralıklarında) değer artışlarını hesaplamanıza olanak tanır. Döngüler: aylık, haftalık, günlük, saatlik. Modül, birçok bireysel ve paralel rapor oluşturmanıza olanak tanır.
