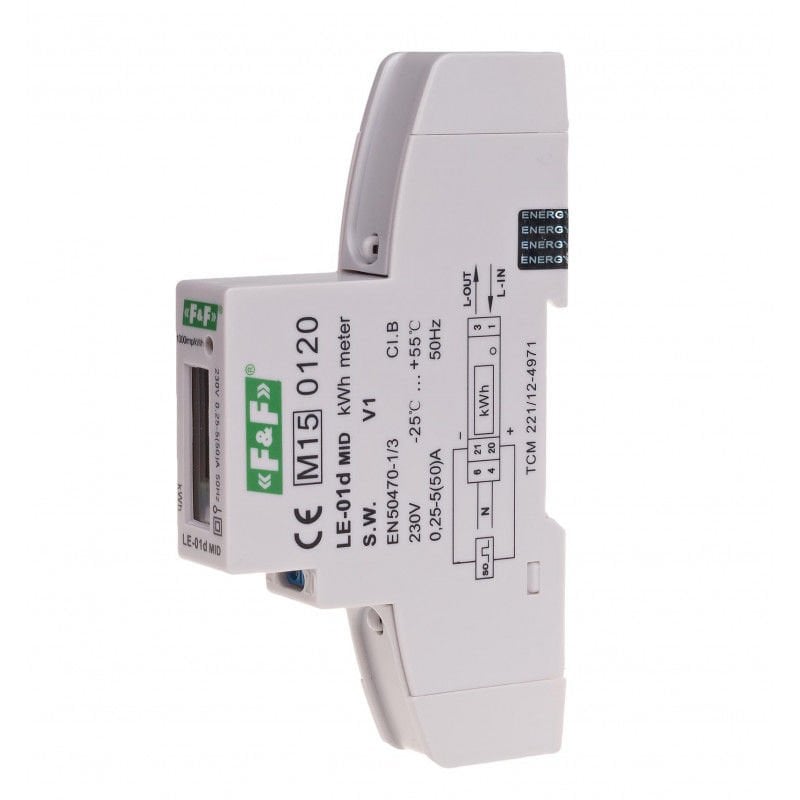

Enerji tüketim sayacı LE-01d
LE-01D, 5908312592358
Ürün Açıklaması
Tek fazlı sayaç . Akım 50 A.
MID direktifine uygundur.
LE-01d , doğrudan sistemdeki statik (elektronik) kalibreli tek fazlı
alternatif akım elektrik sayacıdır
Uyumluluk
ORTA 2014/32/AB
EN 50470-1/3
Aksiyon
Akan akımın ve uygulanan voltajın etkisi altındaki özel bir elektronik sistem, tüketilen elektrik enerjisiyle orantılı miktarda darbe üretir. Enerji tüketimi yanıp sönen bir LED ile gösterilir. Darbe sayısı tüketilen enerjiye dönüştürülür ve değeri bir segmentli LCD ekran ile gösterilir. Ondalık noktadan sonraki rakamlar yüzde birleri gösterir (0,01 kWh = 10 Wh).
Dikkat!
Tek fazlı enerji tüketim ölçer LE-01d, SO+ - SO- darbe çıkışına sahiptir. Bu, ölçüm cihazının ürettiği darbeleri okuyan başka bir darbe cihazını (SO) bağlamanıza olanak tanır. Sayacın düzgün çalışması için ek bir cihaz bağlamanıza gerek yoktur.
Sayacın giriş ve çıkış terminallerinin kapaklarını kapatma özelliği vardır, bu da sayacın bypass edilmesini imkansız hale getirir.
KURULUM VİDEOSU:
Teknik Veri:
|
Tip |
Tek aşama |
|
İletişim protokolü |
eksiklik |
|
Uyumluluk |
MID Direktifi 2014/32/AB |
|
Referans voltajı |
230V AC ±%30 |
|
Temel akım |
0,25÷5A |
|
Maksimum akım |
50A |
|
Ölçülen minimum akım |
0.02A |
|
Sayacın kendi tüketimi |
8VA; 0,4W |
|
Sayaç gösterge aralığı |
0÷99999,99 kWh |
|
Sayaç sabiti |
(1 Wh/imp) 1000 imp/kWh |
|
Okuma sinyali |
LED kırmızı |
|
Darbe çıkışı SO+ SO- |
açık toplayıcı |
|
Bağlantı gerilimi SO+ SO- |
maksimum 27 V DC |
|
Bağlantı akımı SO+ SO- |
maksimum 27 mA |
|
Darbe süresi SO+ SO- |
70 ms |
|
Doğruluk sınıfı |
B |
|
Bağlantı |
6,0 mm² vidalı terminaller |
|
Çalışma sıcaklığı |
-20÷50°C |
|
Boyutlar |
1 modül (18 mm) |
|
Kurulum |
35 mm'lik bir ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
