Enerji tüketim sayacı LE-01
LE-01, 5908312591634
Ürün Açıklaması

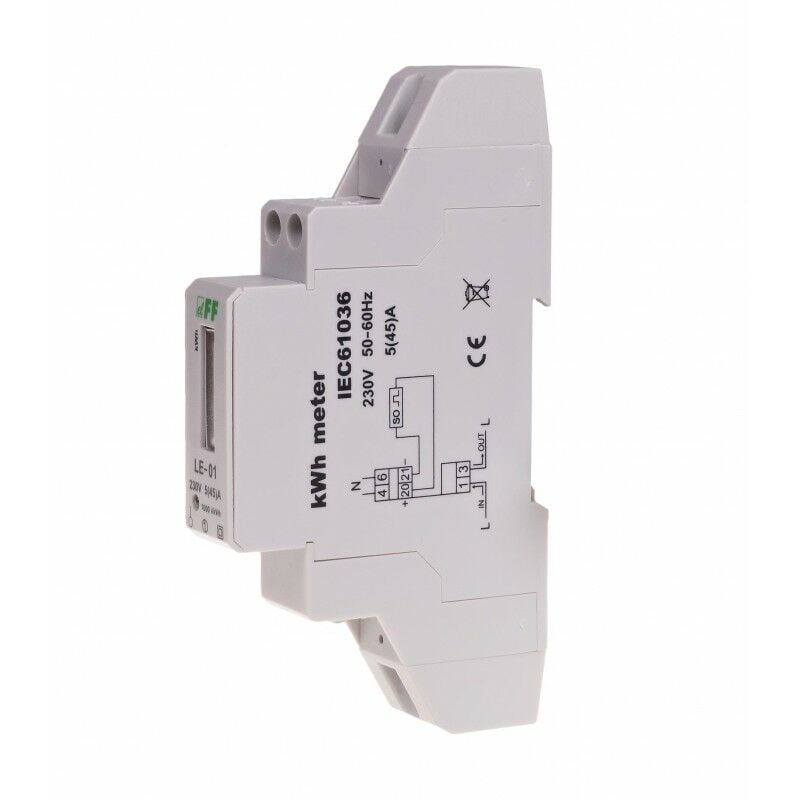

Tek aşama. Akım 45 A.LE-01, doğrudan sistemdeki tek fazlı alternatif akım elektrik tüketiminin statik (elektronik) kalibre edilmiş bir göstergesidir.
Çalışma
Akan akımın ve uygulanan voltajın etkisi altında özel bir elektronik sistem, tüketilen elektrik enerjisiyle orantılı miktarda darbeler üretir. Enerji tüketimi yanıp sönen bir LED ile gösterilir. Darbe sayısı emilen enerjiye dönüştürülür ve değeri mekanik tambur sayacıyla gösterilir. Sayaç tamburundaki son kırmızı rakam 1/10 KWh (100Wh) anlamına gelir.
Dikkat!
Elektrik tüketimi göstergesinde SO+ - SO- darbe çıkışı bulunur. Bu, ölçüm cihazının ürettiği darbeleri okuyan başka bir darbe cihazını (SO) bağlamanıza olanak tanır.
Sayacın düzgün çalışması için ek bir cihaz bağlamanıza gerek yoktur.
Gösterge, giriş ve çıkış terminallerinin kapaklarını kapatarak sayacın bypass edilmesini önleme özelliğine sahiptir.
Teknik Veri:
|
Tip |
Tek aşama |
|
İletişim protokolü |
eksiklik |
|
Uyumluluk |
IEC61036 |
|
Referans voltajı |
230V AC ±%30 |
|
Temel akım |
5A |
|
Maksimum akım |
45A |
|
Ölçülen minimum akım |
0.02A |
|
IEC61036'ya göre ölçüm doğruluğu |
1. sınıf |
|
Sayacın kendi tüketimi |
8VA; 0,4W |
|
Sayaç gösterge aralığı |
0÷99999,9 kWh |
|
Sayaç sabiti |
(1 Wh/imp) 1000 imp/kWh |
|
Okuma sinyali |
LED kırmızı |
|
Darbe çıkışı SO+ SO- |
açık toplayıcı |
|
Bağlantı gerilimi SO+ SO- |
maksimum 27 V DC |
|
Bağlantı akımı SO+ SO- |
maksimum 27 mA |
|
Darbe süresi SO+ SO- |
70 ms |
|
Doğruluk sınıfı |
1 |
|
Bağlantı |
6,0 mm² vidalı terminaller |
|
Çalışma sıcaklığı |
-25 ÷ 65°C |
|
Boyutlar |
1 modül (18 mm) |
|
Kurulum |
35 mm'lik bir ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
