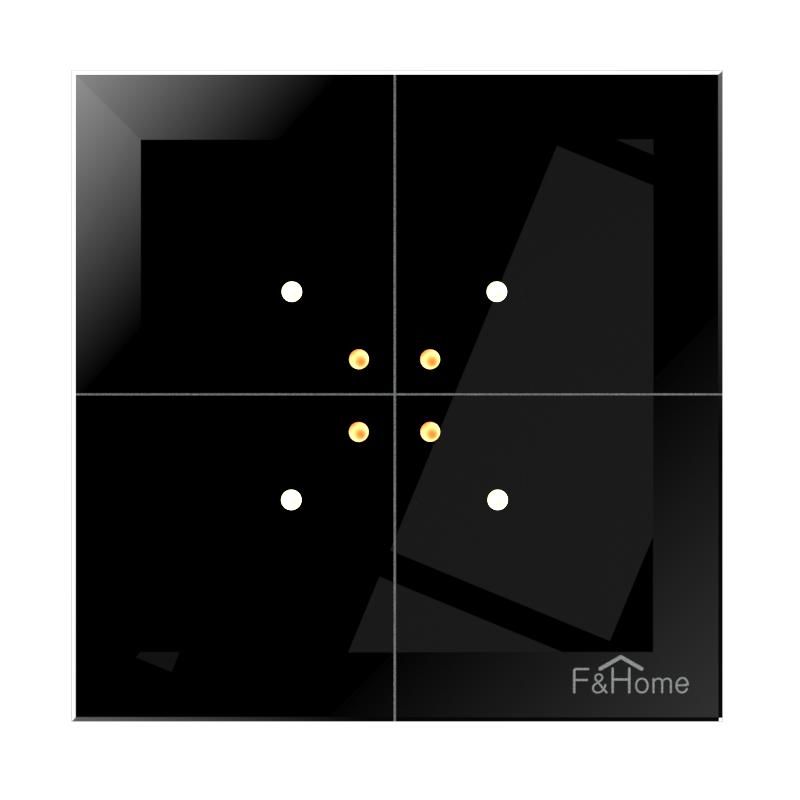

GS4-DC-B Cam düğme
GS4-DC-B, 5902431672175
Ürün Açıklaması
yakınlık işlevli dokunmatik düğme ;4 kanallı;
besleme gerilimi 9÷30 V DC .
Kullanım amacı
GS4-DC cam dokunmatik buton, Ø60 mm çapında bir kurulum kutusuna monte edilir. Düşük DC voltajıyla çalışan herhangi bir ev otomasyonuyla çalışır
Yakınlık işlevine sahip dokunmatik düğme nasıl çalışır?
El yaklaştırıldığında beyaz spot ışığı yavaşça yanar. Bu, paneldeki dokunmatik sensörlerin konumunu gösterir. Buna karşılık, seçilen devrenin etkinleştirilmesi turuncu arka ışık noktasıyla vurgulanır .
Özellikler
- 4 bağımsız dokunmatik düğme; - Her düğme için bağımsız olarak
ayarlanan 2 çalışma modu :
- iki durumlu mod - bir basış çıkış devresini açar, ikinci basış çıkış devresini kapatır;
- tek kararlı mod – düğmeye basıldığı sürece çıkış devresi açık olacaktır;
- Her düğme için bağımsız olarak ayarlanan 2 tip kontrol çıkış sinyali :
- voltaj çıkışı - çıkış devresi, OUT çıkışına pozitif voltaj uygulanarak açılır;
- potansiyelsiz çıkış - OUT çıkışını 0 V seviyesine (açık kolektör çıkışı - OC) kapatarak çıkış devresi açılır;
Teknik Veri:
|
Besleme gerilimi |
9÷30VDC |
|
Kontrol girişleri |
4 |
|
Çıkış yük kapasitesi (AC-3) |
30mA/kanal |
|
Yönetici unsur |
transistör |
|
Potansiyelsiz kontrol |
açık kolektör tipi OC |
|
voltaj kontrolü |
U- (besleme voltajı - 0,5 V) |
|
bağlantı |
2,5mm² vidalı terminaller |
|
Güç tüketimi bekleme/çalışma |
0,1W/0,5W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
81 mm × 81 mm × 12 mm |
|
Kurulum |
gömme montajlı kutuda Ø60 |
|
Koruma derecesi - ön |
IP50 |
|
Koruma derecesi - arka |
IP20 |
