GS4-AC-T cam butonun kurulumu ve amacı

GS4-AC-TB dokunmatik cam buton, 60 mm çapında bir kurulum kutusu  kullanılarak kurulur . İç kısımda 2M montaj çerçevesine bağlanan plastik bir çerçeve bulunmaktadır. Düşük güçlü 230 V AC aydınlatma devrelerinin
doğrudan kontrolü için tasarlanmıştır .

Cam dokunmatik butonun yapısı ve çalışması

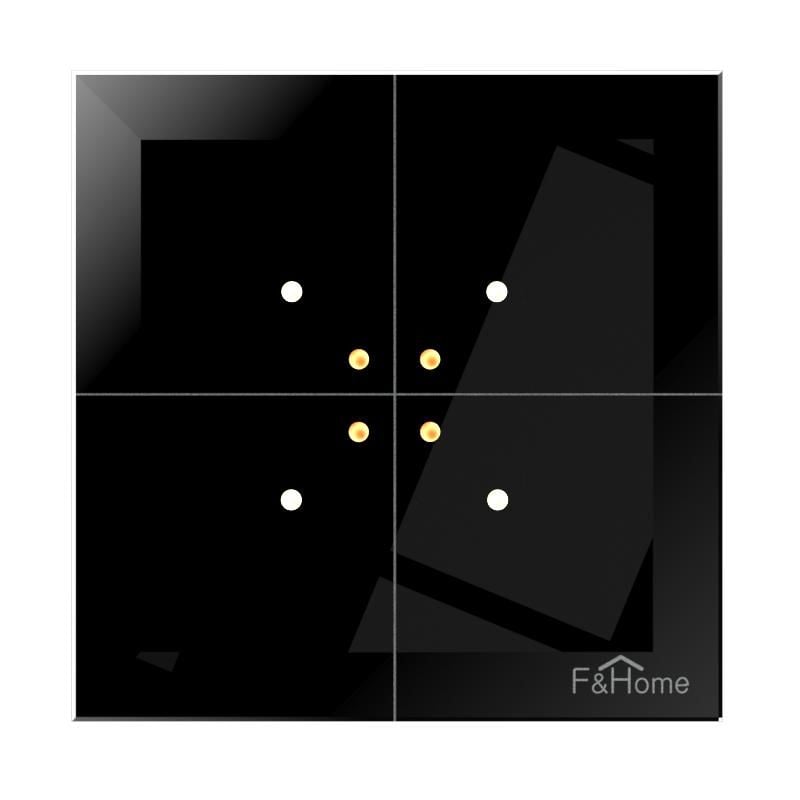

Cihazın ön tarafı 81×81×12 mm dış ölçülerinde camdan yapılmıştır ve 4 adet dokunmatik alana (S1, S2, S3, S4) sahiptir. Merkezi noktaları, elinizi düğmeye yaklaştırdığınızda sıcak beyaz renkte yanan dokunmatik alan göstergelerini gösterir. Ayrıca ön tarafta, düğmeye basılarak etkinleştirilen alıcının etkinleştirildiğini gösteren 4 düğmeli çalışma göstergesi bulunmaktadır. Seçilen devrenin etkinleştirilmesi turuncu nokta aydınlatmasıyla bildirilir.

Fonksiyonlar
* iki durumlu röle fonksiyonu - bir basış çıkış devresini açar, ikinci basış çıkış devresini kapatır;
* enerji tasarruflu floresan lambalar veya LED'ler gibi düşük güçlü 230 V AC aydınlatma devrelerinin kontrolü;
* çıkış yük kapasitesi:
– 250 W toplam güç (dört kanalın tümü için yükün toplamı), tek çıkış için 100 W güç;
* arka ışık parlaklığını (açık ve kapalı için ayrı ayrı) kişisel tercihlere göre ayarlama yeteneği.
