Dokunmatik ekranlı panjur kontrol cihazının çalışma prensibi

230 V panjur kontrol ünitesine entegre edilen GS2-STR3 cam buton, 60 mm çapında standart bir kurulum kutusuna kurulum için tasarlanmıştır.

Harici beyaz nokta aydınlatması, elinizi yaklaştırdığınızda sensörlerin konumunu belirtmek üzere hafifçe aydınlanır. Stor perdenin açıldığı veya kapatıldığı, turuncu spot aydınlatmanın açılmasıyla bildirilir.
Buton aracılığıyla kendisine bağlı olan stor perdeyi doğrudan lokal olarak kontrol ediyoruz. Diğer GS2-STR3 butonları ve klasik STR-3 panjur kontrolörleri ile merkezi kontrol sistemlerine entegrasyon da mümkündür.

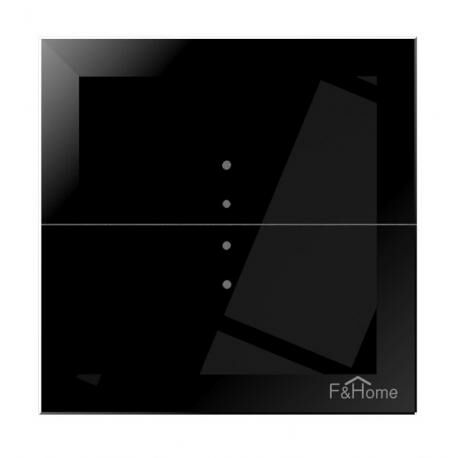

Modern tasarım - dokunmatik işlevle zenginleştirilmiş cam dokunmatik düğme

Cihazın ön tarafı 81×81×12 mm dış ölçülerinde cilalı camdan yapılmıştır. Düğme, elinizi düğmeye yaklaştırdığınızda sıcak beyaz ışıkla yanan LED'lerle ve turuncu renkte yanan panjur etkinleştirme göstergeleriyle gösterilen Yukarı ve Aşağı olmak üzere iki dokunmatik alanla donatılmıştır. İç kısımda düğmenin Ø60 mm montaj kutusuna montajı için adaptör olan plastik bir çerçeve bulunmaktadır.

Dokunmatik ekranlı panjur denetleyicisi nasıl çalışır?

• Panjuru açmak ve kapatmak için panel üzerinde 2 düğme (yerel kontrol);
• Merkezi kontrol hattını bağlamak için 2 harici giriş;
• Aynı anda çalışan 2 çalışma modu:
• panjurun belirli bir süre açılması (pencerenin tamamen açılması veya kapatılması);
• düğmeye basıldığı süre boyunca stor perdenin açılması (örneğin çıtaların eğimini kontrol etmek için);
• tek panjur kontrolü 230 V AC;
• çıkışların yük kapasitesi:
• 8 A (AC-1) – dirençli yük;
• 1,5 A (AC-3) – endüktif yük, motorlar;
• diğer GS2-STR3 butonları veya klasik STR-3P ve STR-3D panjur kontrolörleri ile kombinasyon halinde grup çalışması imkanı;
• her iki motor sargısına aynı anda güç verilmesini önleyen elektrikli panjur koruması;
• programlanmış panjur hareket süresi (1 sn ÷ 10 dk aralığında);
• arka ışık parlaklığını (açık ve kapalı için ayrı ayrı) bireysel tercihlere göre ayarlama yeteneği;
• Kapalı bir stor perdeyi uzaktan engelleme imkanı.

İkili ve üçlü cam paneller için panjur kontrol cihazı takma imkanı

Ön paneller siyah veya beyaz cilalı camdan yapılmıştır .

Çift penels - iki panjur kontrol cihazı

Üçlü paneller - üç panjur kontrol cihazı
