GS2-AC-RW cam dokunmatik anahtar
GS2-AC-RW, 5902431672229
Ürün Açıklaması
2 kanallı çift durumlu röle ile.Yakınlık işleviyle dokunma .
Besleme gerilimi 85÷265 V AC .
Kader
GS2-AC-RW cam buton, 60 mm çapında bir kurulum kutusu kullanılarak kurulum için tasarlanmıştır. Düşük güçlü 230 V AC aydınlatma devrelerinin doğrudan kontrolü için tasarlanmıştır .
Harici beyaz nokta aydınlatması, elinizi yaklaştırdığınızda hafifçe parlayarak sensörlerin konumunu gösterir. Seçilen devrenin etkinleştirilmesi turuncu nokta aydınlatmasıyla bildirilir .

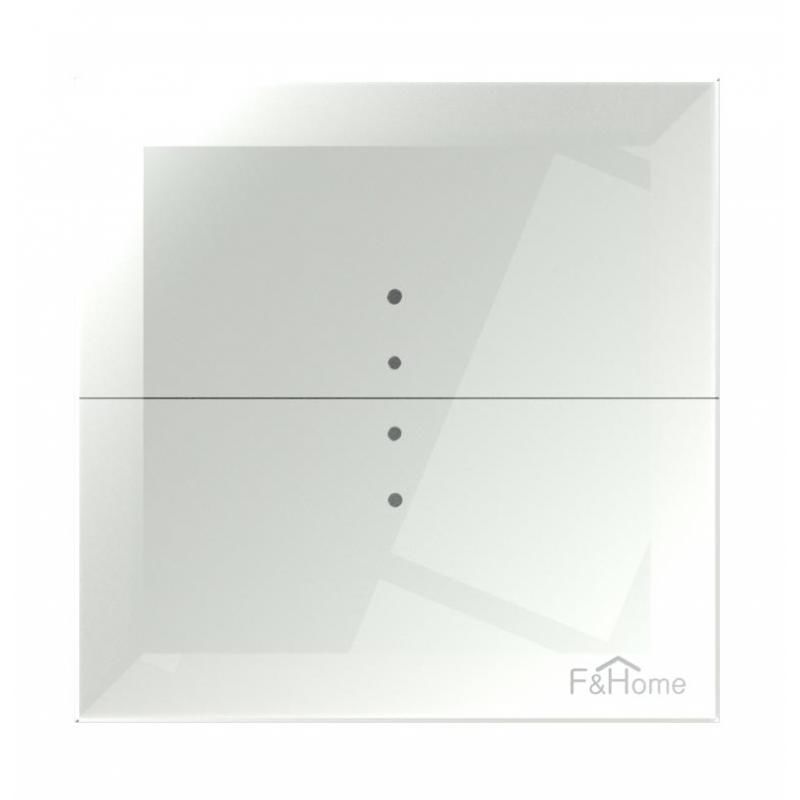

Cihazın ön yüzü 81×81×12 mm dış ölçülerinde camdan yapılmıştır.Elinizi düğmeye yaklaştırdığınızda orta noktaları sıcak beyaz renkte yanan 2 adet dokunmatik alanı (S1, S2) bulunmaktadır. Ayrıca ön tarafta, düğmeye basılarak etkinleştirilen alıcının etkinleştirildiğini gösteren 4 düğmeli çalışma göstergesi bulunmaktadır. İç kısımda 2M montaj çerçevesine bağlanan plastik bir çerçeve bulunmaktadır.
Fonksiyonlar
* iki durumlu röle fonksiyonu - bir basış çıkış devresini açar, ikinci basış çıkış devresini kapatır;
* enerji tasarruflu floresan lambalar veya LED'ler gibi düşük güçlü 230 V AC aydınlatma devrelerinin kontrolü;
* çıkış yük kapasitesi:
– 250 W toplam güç (iki kanal için yükün toplamı), tek çıkış için 100 W güç;
* arka ışık parlaklığını (açık ve kapalı için ayrı ayrı) kişisel tercihlere göre ayarlama yeteneği.
Teknik Veri:
|
Besleme gerilimi |
85÷265 VAC |
|
Çalışma modu |
iki durumlu |
|
Yönetici unsur |
triyak |
|
Faz kontrolü |
yükün sıfır faz geriliminde açılması |
|
Yük kapasitesi (AC-1) - tek kanal |
16A/250VAC |
|
Yük kapasitesi (AC-1) - toplam (2 kanal) |
20A/250V AC |
|
Bağlantı |
2,5 mm² vidalı terminaller |
|
Güç tüketimi: bekleme/çalışma |
0,15W/0,50W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
81mm×81mm×12mm |
|
Kurulum |
Ø60 gömme montajlı kutuda |
|
Koruma derecesi - ön |
IP50 |
|
Koruma derecesi - arka |
IP20 |
