GS2-AC-RB cam dokunmatik anahtar
GS2-AC-RB, 5902431672212
Ürün Açıklaması
2 kanallı çift durumlu röleli dokunmatik ışık anahtarı . Yakınlık işleviyledokunma . Besleme gerilimi 85÷265 V AC .
GS2-AC-RB dokunmatik ışık anahtarının kullanım amacı
Dokunmatik ışık anahtarı, iki düşük ve orta güç devresinin doğrudan kontrolü veya ev otomasyon sistemleriyle entegrasyon için tasarlanmıştır.
Dokunmatik ışık anahtarının basit kurulumu
GS2-AC-RB cam anahtarın montajı için 60 mm çapında bir montaj kutusu kullanıyoruz.
2M montaj çerçevesi anahtarın iç kısmına plastik bir çerçeve ile bağlanır.
GS2-AC-R dokunmatik ışık anahtarı nasıl çalışır?
Işık anahtarı şeması.

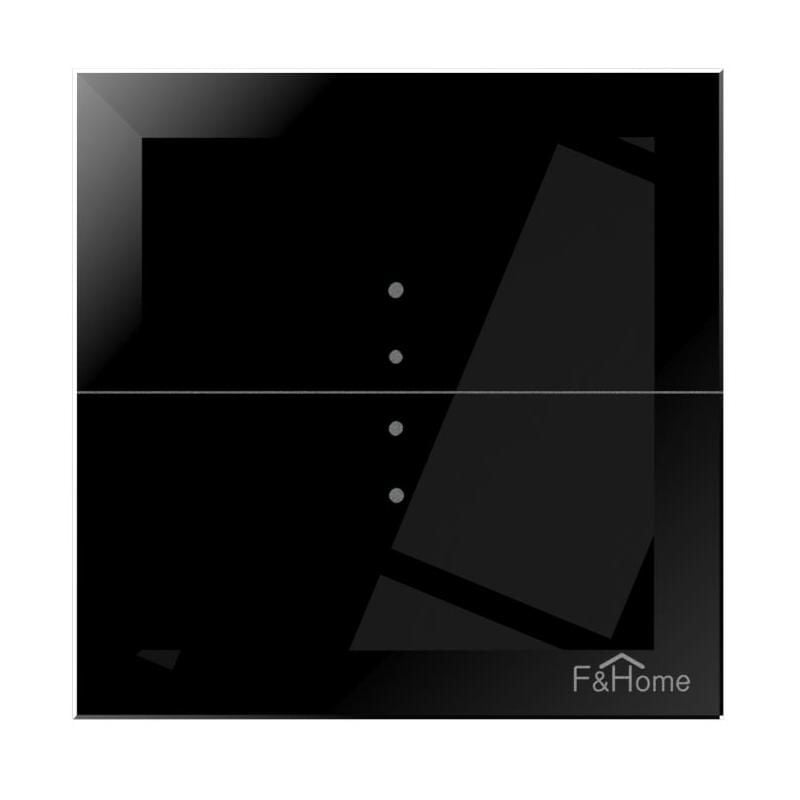

Cihazın ön tarafı 81×81×12 mm dış ölçülerinde camdan yapılmıştır. Üzerinde 2 adet dokunmatik alan bulunmaktadır (S1, S2). Merkezi noktaları, elinizi anahtara yaklaştırdığınızda sıcak beyaz renkte yanan dokunmatik alan göstergeleri ile gösterilir. Ayrıca ön tarafta, düğmeye basılarak etkinleştirilen alıcının etkinleştirildiğini gösteren 4 düğmeli çalışma göstergesi bulunmaktadır. Seçilen devrenin etkinleştirilmesi turuncu nokta aydınlatmasıyla gösterilir .
Cam dokunmatik ışık anahtarının özellikleri
* iki durumlu röle fonksiyonu - bir basış çıkış devresini açar, ikinci basış çıkış devresini kapatır;
* enerji tasarruflu floresan lambalar veya LED'ler gibi düşük güçlü 230 V AC aydınlatma devrelerinin kontrolü;
* çıkış yük kapasitesi:
– 250 W toplam güç (iki kanal için yükün toplamı), tek çıkış için 100 W güç;
* arka ışık parlaklığını (açık ve kapalı için ayrı ayrı) kişisel tercihlere göre ayarlama yeteneği.
F&F dokunmatik ışık anahtarları.
Işık anahtarı. Ya da belki bir bağlayıcı? Yoksa bir anahtar mı?
Bunu her gün düşünmüyorsun. Sadece ışığı aç. Basıyorsun, dokunuyorsun, yanıyor. Duvardaki anahtarın (genellikle) ne olduğunu merak etmiyorsunuz. Düşünme, bir elektrik uzmanının sizi anahtar satın almanız için mağazaya göndermesi üzerine gelir... Veya elektrik departmanındaki hoş bir beyefendi size sunulan geniş anahtar yelpazesinden bahseder. Ve sonra bilmek istersiniz; duvardaki o şey nedir? Bağlayıcı mı? Anahtar? Belki bir anahtar? Aslında üçü de aynı anda.
Kısa çizgi profesyonel bir isimdir . Bir elektrik devresindeki akımı açıp kapamaya yarayan cihaz anlamına gelir. Öte yandan, açma ve kapatma anahtarı bir anahtar için kullanılan günlük terimlerdir. Bu isimler günlük iletişimimizde işlev görür.
Klasik anahtarlar ve dokunmatik anahtarlar
Evlerimizde en yaygın kullanılan anahtarlar duvara monte edilen klasik anahtarlar(tuşlu) veya dokunmatik anahtarlardır . Geleneksel anahtarların tanıtıma ihtiyacı yoktur. Polonyalı üretici F&F'nin teklifinde bulunabilecek dokunmatik anahtarlara bir göz atalım.
F&F dokunmatik anahtarlar. Kader
Dokunmatik anahtarlar klasik ışık anahtarlarına bir alternatiftir. Aydınlatmanın ötesinde daha fazlasını kontrol etmenize olanak tanırlar. Ayrıca evdeki diğer cihazlar. Ev ve ofislerde çalışan akıllı ev sistemlerineşık bir son dokunuş oluşturuyorMüşterilerimizin beklentilerini karşılamak için sadece dokunmatik ışık anahtarlarını hazırladıkAyrıca cam dokunmatik anahtarlarla entegre panjur kontrolörleri de sunuyoruz
F&F cam dokunmatik anahtarların estetiği
Modern dizayn.
Camın içindeki zarafet. F&F yakınlık anahtarlarını gördüğümüzde aklımıza gelen ilk düşünce budur . Nispeten küçük boyutlu olup, klasik sadeliği ve renkleri ile öne çıkarlar. Cilalı camdan yapılmıştır . Siyah veya beyaz dokunmatik ışık anahtarı seçenekleri . Minimalist tasarımları sayesinde her türlü iç mekana uyum sağlarlar.
Yakınlık mı yoksa dokunmatik ışık anahtarı mı?
F&F cam ışık anahtarları yakınlık işlevine sahip dokunmatik anahtarlardır . Bu isimlendirme onların işleyişini en iyi şekilde açıklamaktadır. Elinizi yaklaştırdığınızda düğmenin "çalışma" alanlarını gösteren anahtar sensörleri yanar . Daha sonra anahtarın çalışmasını dokunarak kontrol ediyoruz . Cam ışık anahtarında sunulan yakınlık fonksiyonu aynı zamanda pratik bir boyuta da sahiptir. Karanlık bir odaya girdiğimizde anahtarı aramak için duvara dokunmamıza gerek yok. Elinizi duvar boyunca kaydırmanız yeterli. Bu şekilde anahtarın etrafındaki duvardaki tipik kirden kaçınırız.
Yakınlık ışık anahtarlarının çeşitleri
Desteklenen elektrik devresi sayısı
Teklifimiz çift ve dörtlü dokunmatik ışık anahtarlarını içerir . Dokunmatik ekranlı panjur kontrolörlerini çift versiyonda sunuyoruz.
Bir montaj panelindeki modül sayısı
Tek modül, ikili veya üçlü paneller sunuyoruz.
Yatay veya dikey cam dokunmatik anahtarlar
2 veya 3 modüllü panellerde dikey veya yatay kurulum versiyonları arasından seçim yapabilirsiniz.
Cam dokunmatik anahtarların basit kurulumu
Dokunmatik ışık anahtarları bir kurulum kutusu kullanılarak duvara monte edilir.
F&F cam yakınlık butonları sistemlerimizle uyumludur.
Ayrıca ev otomasyon sistemlerimiz için yakınlık anahtarları da tasarladık . Sembollerle işaretlenmiştir:
- basit F&Wave radyo kontrolü . Fw-GS-230 veya FW-GS-24
- akıllı ev F&Home Radyosu . rH S4L4,
Ayrıca cam yakınlık anahtarlarımız standart olarak klasik duvar düğmelerinin yerini almaktadır.
Dokunmatik düğmelerin sembollerindeki ek işaretler renklerini ("B" siyah, "W" beyaz) ve voltajlarını - 24 V veya 230 V gösterir.
LED aydınlatmayı açıp kapatmak için herhangi bir dokunmatik ışık anahtarı kullanılabilir mi?
LED ışık kaynakları dahil 230 V düşük güç devrelerini kontrol etmek için GS4-AC-TW (B) dokunmatik ışık anahtarı kullanılabilir.
Teknik Veri:
|
Besleme gerilimi |
85÷265 VAC |
|
Çalışma modu |
iki durumlu |
|
Yönetici unsur |
röle |
|
Faz kontrolü |
yükün sıfır faz geriliminde açılması |
|
Yük kapasitesi (AC-1) - tek kanal |
16A/250VAC |
|
Yük kapasitesi (AC-1) - toplam (2 kanal) |
20A/250V AC |
|
Bağlantı |
2,5 mm² vidalı terminaller |
|
Güç tüketimi: bekleme/çalışma |
0,15W/0,50W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
81mm×81mm×12mm |
|
Kurulum |
Ø60 gömme montajlı kutuda |
|
Koruma derecesi - ön |
IP50 |
|
Koruma derecesi - arka |
IP20 |
