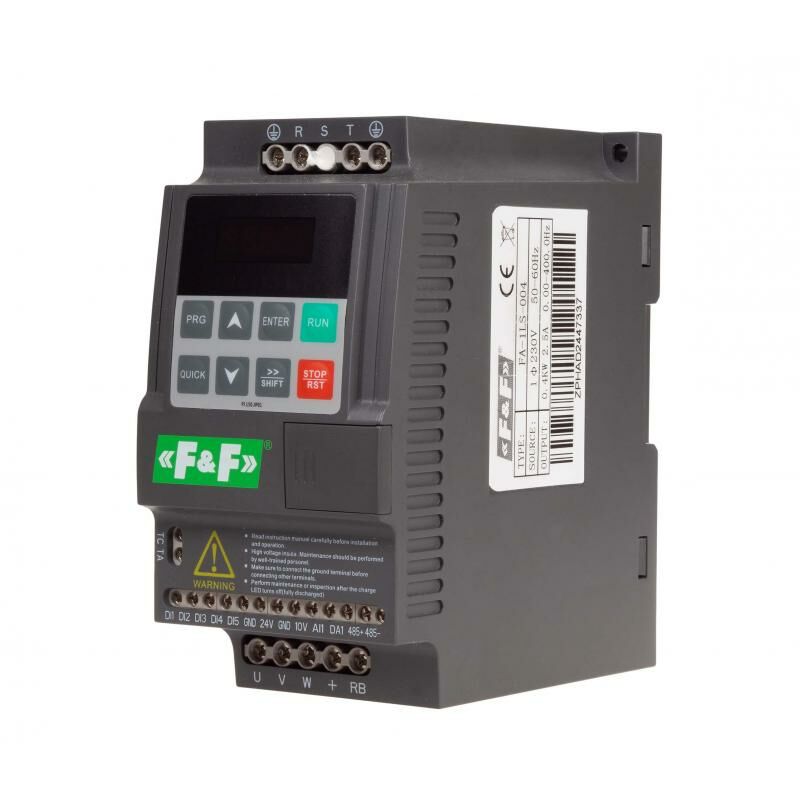

Vektör invertör FA-1LS-004
FA-1LS-004, 5902431673042
Ürün Açıklaması
Üç fazlı asenkron motorlar için minyatür tek fazlı inverter .
Giriş voltajı 1 x 230 V
Çıkış voltajı 3 x 230 V
Maksimum güç 0,4 Kw.
İnvertörler, üç fazlı asenkron motorların sorunsuz yol alma, durma ve hız kontrolü için tasarlanmış elektronik frekans dönüştürücülerdir.
Bir invertör nasıl seçilir?
- Minyatür boyut, ağırlık ve DIN rayına montaj imkanı.
- Serbestçe programlanabilen V/F özelliklerine dayalı sensörsüz vektör motor kontrolü ve kontrolü
- Bir dakika boyunca %150'ye kadar aşırı yük kapasitesi.
- İnvertör tarafından bir kez veya döngüsel olarak gerçekleştirilen 16 adıma kadar (hız, hızlanma ve yavaşlama süresi, süre) programlama imkanı sunan PLC modu.
- Modbus RTU protokolünü destekleyen yerleşik RS-485 iletişim modülü, inverterin endüstriyel ağlara bağlanmasını ve inverter çalışmasının uzaktan kontrol edilmesini, denetlenmesini ve yapılandırılmasını sağlar.
- Dahili PID denetleyicisi.
- Sürücünün giriş ve çıkışlarını programlamada büyük özgürlük.
Ayarlara erişimi kısıtlama ve bir PIN numarası ile güvenlik sağlama yeteneği.
türleri
|
invertör tipleri |
Giriş gerilimi |
giriş akımı |
çıkış gerilimi |
çıkış akımı |
Maksimum motor gücü |
Uzunluk L |
Genişlik İÇİNDE |
Yükseklik H |
|
V |
VE |
V |
VE |
kw |
mm |
mm |
mm |
|
|
FA-1LS-004 |
1x230 |
5.4 |
3x230 |
2.5 |
0.4 |
138 |
72 |
123.5 |
|
FA-1LS-007 |
1x230 |
8.2 |
3x230 |
4.0 |
0.7 |
|||
|
FA-1LS-015 |
1x230 |
14.0 |
3x230 |
7.0 |
1.5 |
|||
|
FA-1LS-022 |
1x230 |
23.0 |
3x230 |
10.0 |
2.2 |
185 |
134 |
|
|
FA-3HS-007 |
3x400 |
4.3 |
3x400 |
2.5 |
0.7 |
138 |
123.5 |
|
|
FA-3HS-015 |
3x400 |
5.0 |
3x400 |
3.8 |
1.5 |
|||
|
FA-3HS-022 |
3x400 |
5.8 |
3x400 |
5.1 |
2.2 |
|||
|
FA-3HS-040 |
3x400 |
10.5 |
3x400 |
9.0 |
4.0 |
185 |
134 |
|
|
FA-3HS-055 |
3x400 |
14.6 |
3x400 |
13.0 |
5.5 |
İnvertör ön paneli
Teknik Veri:
|
Giriş gerilimi |
1 adet 230V |
|
giriş akımı |
5.4A |
|
çıkış gerilimi |
3 x 230V |
|
çıkış akımı |
2.5A |
|
Maksimum motor gücü |
0,4 kW |
|
iletişim arayüzü |
RS-485 (MODBUS RTU) |
|
Dijital giriş sayısı |
5 |
|
Analog giriş sayısı |
1 |
|
Analog girişler - gerilim |
1 |
|
Analog girişler - akım |
1 |
|
Analog çıkış sayısı |
1 |
|
Analog çıkışlar - akım |
1 |
|
Analog - gerilim çıkışları |
1 |
|
Röle çıkış sayısı |
1 |
|
Uzunluk |
138mm |
|
Genişlik W |
72mm |
|
H yüksekliği |
123,5 mm |
|
Çalışma sıcaklığı |
-10÷40°C |
