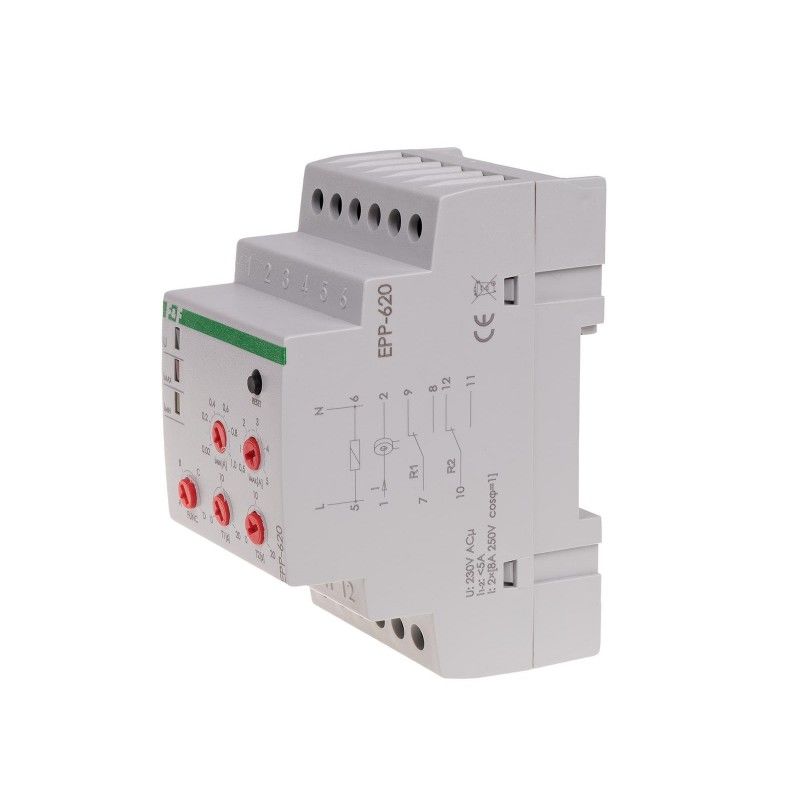

EPP-620 akım rölesi
EPP-620, 5908312594260
Ürün Açıklaması
4 fonksiyonlu akım rölesi.Ayarlanabilir alt ve üst aktivasyon eşiği ile.
3 modüler.
EPP-620 akım rölesi ölçülen devredeki akımın değerini kontrol etmek için kullanılır. Mevcut değerlerin ayarlanan eşik değerlerinin üstünde ve altında aşılması durumunda kontakları değiştirme fonksiyonu ile.
EPP-620 akım rölesinin fonksiyonları
EPP-620 akım rölesi 5 A sekonder akıma sahip bir akım trafosu ile çalışır. Transformatörün primer devresi ölçülen akım devresine dahildir. İkincil devre rölenin ölçüm terminallerine gider.
Röle dört çalışma fonksiyonundan birine göre çalışır (şemalara bakınız). Fonksiyon, FUNC potansiyometresinin okunun seçilen fonksiyonun işaretine [A, B, C veya D] ayarlanmasıyla seçilir. Potansiyometreler akım eşiklerini ayarlamak için kullanılır: alt Imin ve üst Imax.
EPP-620 akım rölesinin çalışma prensibi
Ölçülen akımın değerinin aşılması, seçilen çalışma fonksiyonuna uygun olarak uygun kontakların kapanmasına neden olur. Kontak potansiyometreler tarafından belirlenen bir gecikmeyle kapatılır. R1 kontağı için T1 gecikmesi ve R2 kontağı için T2 gecikmesi. Kontakların kapanması uygun Imax ve Imin LED'lerinin yanmasıyla gösterilir. Kontak gecikmeli olarak kapatılır. Gecikme potansiyometrelerle ayarlanır. Bunlar R1 kontağı için T1 değeri ve R2 kontağı için T2 değeridir.
Teknik Veri:
|
Besleme gerilimi |
230VAC |
|
Yönetici unsur |
2 × röle |
|
Maksimum yük akımı R1 ve R2 |
2×8A |
|
PIN konfigürasyonu |
2×NA/NK |
|
Kontak ayırma |
EVET |
|
Dönüş zamanı |
0,5s |
|
Güç geri dönüş histerezisi |
%10 |
|
Maksimum ölçüm girişi akımı 1-2 |
5A |
|
Anahtarlama akımı - ayarlanabilir Imin |
0.02÷1A |
|
Anahtarlama akımı - ayarlanabilir Imax |
0.5÷5A |
|
Açma süresi T1 ve T2 - ayarlanabilir |
0÷20 sn |
|
bağlantı |
4,0mm² vidalı terminaller |
|
Sıkma torku |
0,5 Nm |
|
Güç tüketimi |
0,4W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
3 modül (52,5 mm) |
|
Kurulum |
35mm ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
