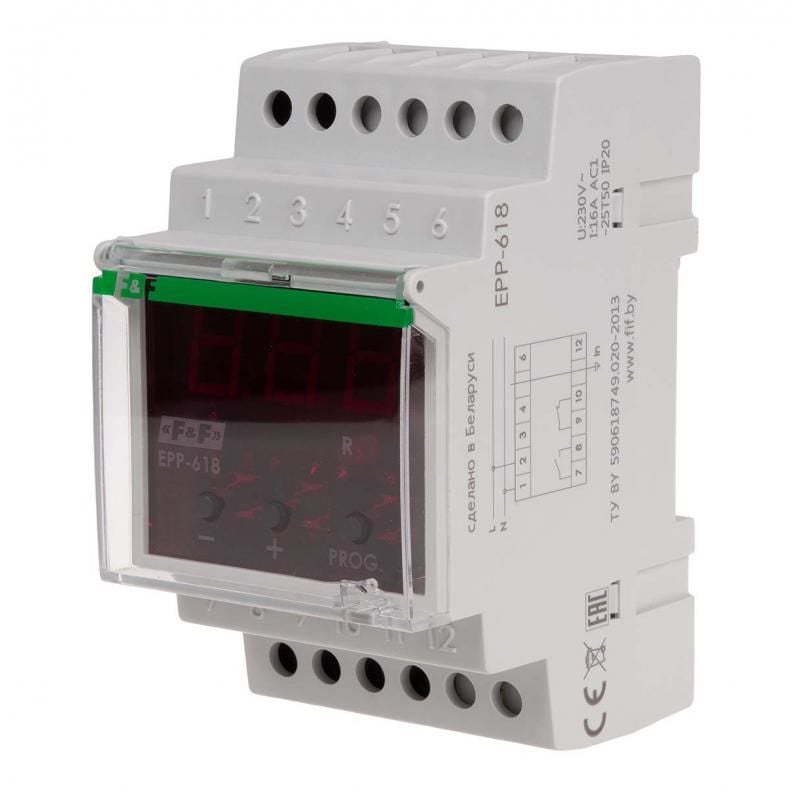

Dijital ekran, ölçülen devredeki mevcut değeri sürekli olarak okumanızı sağlar. Çalışacağı parametre değerlerinin hassas programlanmasını kolaylaştırır.

Elektronik akım rölesinin çalışma prensibi

Röle, 5 A sekonder akıma sahip bir akım transformatörü ile çalışacak şekilde uyarlanmıştır. Transformatör olmadan da çalışabilir. Bu durumda maksimum akımı 50 A'dır. Röle dört çalışma fonksiyonundan birine göre çalışır: F1 , F2 , F3 ve F4 .

Fonksiyon F1

Ölçüm devresindeki akım ayarlanan Hi değerini aşarsa, 7-8 numaralı röle kontakları bağlanacaktır. Ancak 9-10 numaralı bağlantıların bağlantısı kesilecek. Ölçme devresindeki akım ayarlanan değer eksi histerezis değerinden küçükse röle kontakları orijinal konumlarına geri dönecektir. Rölenin açılıp kapanma anı ek olarak 0,5÷10 s aralığında düzeltilebilir



Fonksiyon F2

Akım ayarlanan Lo değerinin altına düştükten sonra, röle kontakları 7-8 bağlanacaktır. 9-10 numaralı kontakların bağlantısı kesildi . Ölçme devresindeki akım, ayarlanan değer artı histerezis değerinden büyükse röle kontakları orijinal konumlarına geri dönecektir. Röleyi açma ve kapatma anı ek olarak 0,5÷10 s aralığında düzeltilebilir Fonksiyon F3 Ölçme devresindeki akım ayarlanan Hi değerini aşarsa, röle kontakları





7-8 bağlanacak ve 9-10 kontaklarının bağlantısı kesilecek. Bu fonksiyondaki röle kontakları yalnızca mevcut değer Lo değerinden düşük olduğunda orijinal konumlarına dönecektir . Bu fonksiyonda mevcut ayarlar histerezis değeriyle düzeltilmez. Rölenin açılıp kapanma anı ek olarak 0,5÷10 s aralığında düzeltilebilir Fonksiyon F4 Bu fonksiyonda röle sözde çalışır . ölçüm penceresi. Ölçme devresindeki akım ayarlanan Hi değerinden yüksekse röle açılacaktır . Röle kontakları orijinal konumlarına dönecektir,





akım ayar noktası eksi histerezis değerinin altına düşerse. Akım Lo ayar noktasının altındaysa röleye de enerji verilecektir . Bu durumda , ölçüm devresindeki akım ayarlanan Lo artı histerezis değerinin üzerine çıkarsa röle kapatılacaktır . Açma ve kapatma anı, tON veya tOFF zamanının ayarlanmasıyla ek olarak düzeltilebilir .
