Dahili gerçek zamanlı saat, farklı tarife bölgelerine bölünmüş enerji tüketimini ölçmenize olanak tanır. Modbus RTU protokolüne sahip RS-485 iletişim arayüzleri ve EN62056 (IEC1107) standardına uygun bir optik port, sayacın uzaktan okunmasını ve yapılandırılmasını sağlar.

RS-485 seri portu ve uygulanan MODBUS RTU iletişim protokolü, göstergenin uzaktan veri okuma ağlarında kullanılmasına olanak tanır.





Cihaz özellikleri

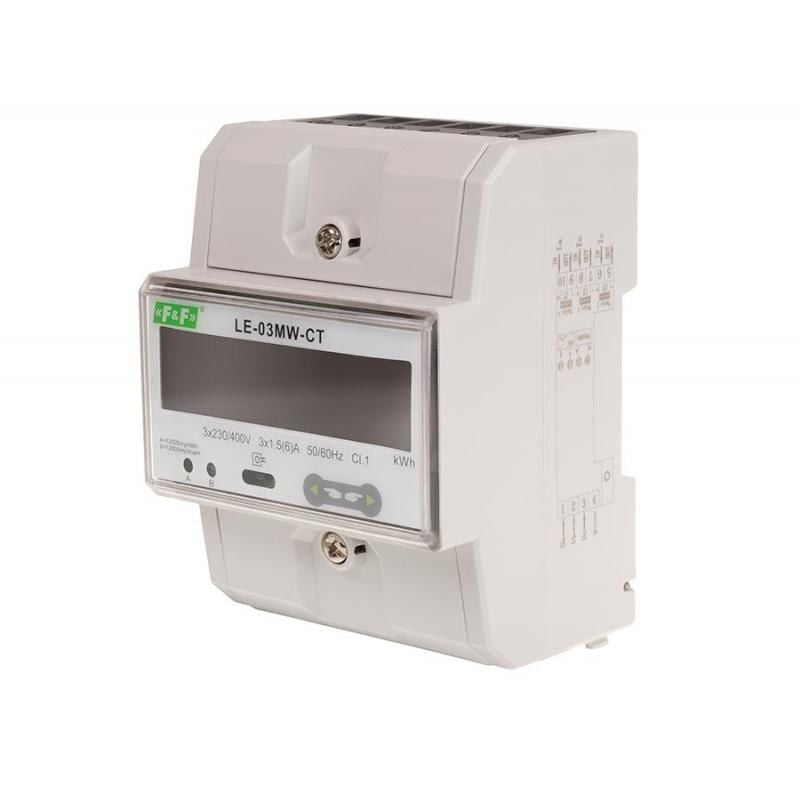

* 3 fazlı, çift yönlü elektrik tüketim sayacı ;
* yarı-doğru akım ölçümü (6 A'ya kadar doğrudan ölçüm);
* 4 tarife bölgesinde enerji ölçümü;
* Tarife bölgelerini değiştirmek için pil yedeklemeli dahili gerçek zamanlı saat;
* Toplam tüketimin kaydedilmesi ve tarifelere bölünmesi:
- toplam aktif ve reaktif enerji;
- bireysel kadranlara bölünmüş aktif ve reaktif enerji;
* Günü tarife bölgelerine bölen 8 zaman çizelgesi;
* Enerjiyi hafta içi ve hafta sonları farklı programlara göre düzenleme yeteneği;
* yılı 8 zaman aralığına bölme imkanı. Her aralıkta enerji (hafta içi günler için) farklı bir programa göre faturalandırılabilir;
* Şebeke parametrelerinin gösterimi (voltajlar, akımlar, aktif güç, reaktif güç, görünen güç, güç faktörü, frekans); *
Bireysel tarifeler için güç talebinin hesaplanması;
* Ek, sıfırlanabilir elektrik tüketim sayacı ;
* RS-485 portu, Modbus RTU protokolü ;
* EN62056 (IEC1107) standardına uygun optik iletişim portu;
* kWh başına programlanabilir darbe sayısına sahip bir SO darbe çıkışı;
* çok işlevli LCD ekran.


Dikkat!
Sayaç tarafından üretilen darbeleri okuyan bir darbe ölçere (SO) sayaç bağlantısı. Göstergenin düzgün çalışması için ek bir cihaz bağlamanıza gerek yoktur. Sayacın darbe sabiti, sayacın giriş akımının maksimum değeri için, yani transformatörün ikincil akımı (5A) için 12000imp/kWh'dir. Özel transformatörler kullanıldığında, 1kWh başına darbe sayısı (12000 × 5)/Ip formülüne göre hesaplanır; burada:
Ip - kullanılan transformatörlerin birincil akımı.

Örnek:
5/5 A transformatör için (Ip=5): (12000×5)/5=12000 imp/kWh
100/5 A transformatör için (Ip=100): (12000×5)/100=600 imp /kWh


Dikkat!
Elektrik tüketim sayacı, giriş ve çıkış terminallerinin kapaklarını kapatarak sayacın bypass edilmesini önleme seçeneğine sahiptir.


LE Config servis programı
Program, hesaplanan enerji değerinin test amaçlı okunmasını ve temel sayaç parametrelerinin ayarlanmasını sağlar.


LE Config programı > CN-USB-485  USB dönüştürücüyü





kullanarak PC-LE iletişimini  indirin ► Ücretsiz program.



Sayaç okumalarının uzaktan okunması için programlar
LE-01M, LE-03M, LE-03M-CT, LE-01MR, LE-03MP, LE-1MQ, LE-03MQ, LE-03MQ-CT, LE-01MW, LE-03MW , LE-03MW-CT


MeternetPRO
MeternetPRO programı, Modbus RTU protokolüne uygun olarak iletişim kuran sayaçların, multimetrelerin, ölçüm transdüserlerinin, giriş/çıkış genişletme modüllerinin ve diğer ölçüm cihazlarının durum ve göstergelerinin uzaktan okunmasını sağlar. Uygulama Excel'in ayrılmaz bir parçasıdır. Okunan veriler program tablosunda sunulur. Veriler elektronik tablonun program fonksiyonlarına göre serbestçe şekillendirilebilir. Cihazlar ve uygulama arasındaki veri alışverişi RS-485 ağı veya yerel LAN ağı üzerinden gerçekleştirilir. Program ve veritabanı, yerel ağda çalışan özel bir MT-CPU-1 sunucusuna kurulur. Yazılımın kullanıcı arayüzü bir web uygulamasıdır (web sitesi). Programa herhangi bir web tarayıcısı üzerinden erişilebilir.


Elektrik tüketimi için abone faturalandırma modülü
Elektrik tüketimi veya su tüketimi, ısı tüketimi vb. gibi kaydedilen diğer artan değerler için abonelerin faturalandırılmasına yönelik modül, belirlenen fatura dönemlerinde (zaman aralıklarında) değer artışlarının hesaplanmasına olanak tanır. Döngüler: aylık, haftalık, günlük, saatlik. Modül birçok bireysel ve paralel rapor oluşturmanıza olanak sağlar.
