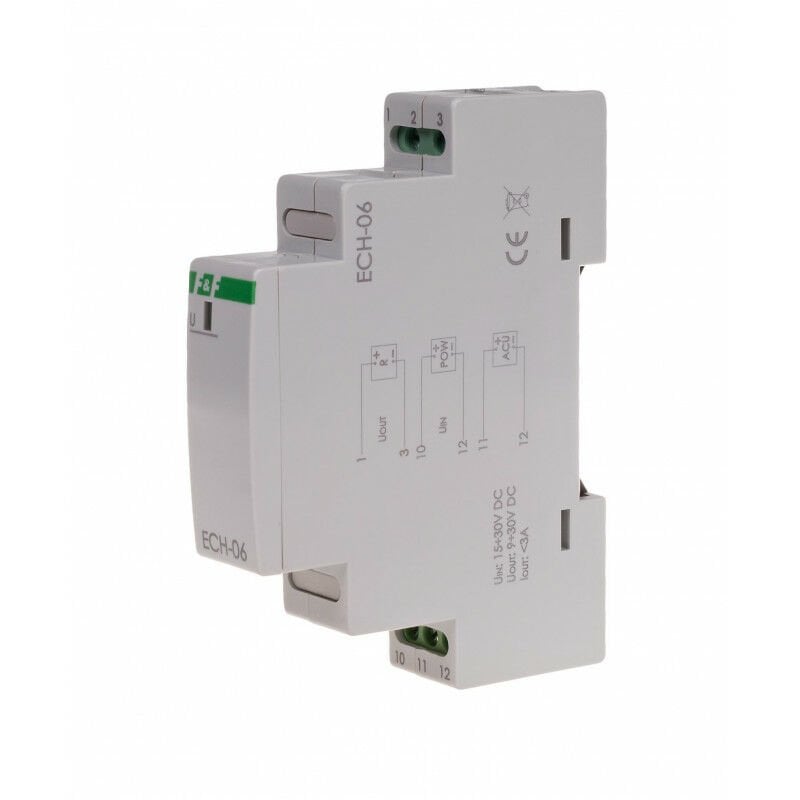

ECH-06 güç rezervi modülü
Sipariş dizini: MAX-ECH-06, EAN13:5908312595090
Ürün Açıklaması
1,3-7,2 Ah pil şarjlı güç rezervi modülü .
ECH-06 modülü, nominal gerilimi 12 V olan harici bir jel akü ile birlikte , besleme gerilimi 9÷30 V DC aralığında olan alıcılar için bir yedek güç kaynağı sistemidir .
Güç rezervi modülü nasıl çalışır?
Güç rezervi modülü, akünün şarj durumunu denetler ve ana besleme gerilimi mevcut olduğunda otomatik olarak yeniden şarj eder . Şebeke voltajı kesilirse veya değeri akü voltajının altına düşerse, alıcı aküden beslenir. Yaklaşık 10,5 V akü voltajında modül, aküyü hasara karşı koruyan güç kaynağını otomatik olarak keser.
Teknik Veri :
|
Tip |
güç rezervi modülü |
|
Besleme / şarj gerilimi Uin |
18÷30V DC |
|
Çıkış gerilimi |
(Uin-0.5VDC / Uacu-0.5VDC) |
|
Uout çıkış yük akımı |
3 A |
|
Pil kapasitesi desteklenir |
1,3÷7,2 Ah |
|
Maksimum akü voltajı |
13.8VDC |
|
şarj akımı |
0.35A |
|
Elektrik kesintisi eşiği |
10.5VDC |
|
Kendi güç tüketimi |
1W |
|
bağlantı |
2,5 mm² vidalı terminaller |
|
Sıkma torku |
0.4Nm |
|
Çalışma sıcaklığı |
-10÷40°C |
|
boyutlar |
1 modül (18 mm) |
|
Kurulum |
35mm ray üzerinde |
|
güvenlik seviyesi |
IP20 |
