DR-07 hareket sensörü
DR-07, 5908312597742
Ürün Açıklaması

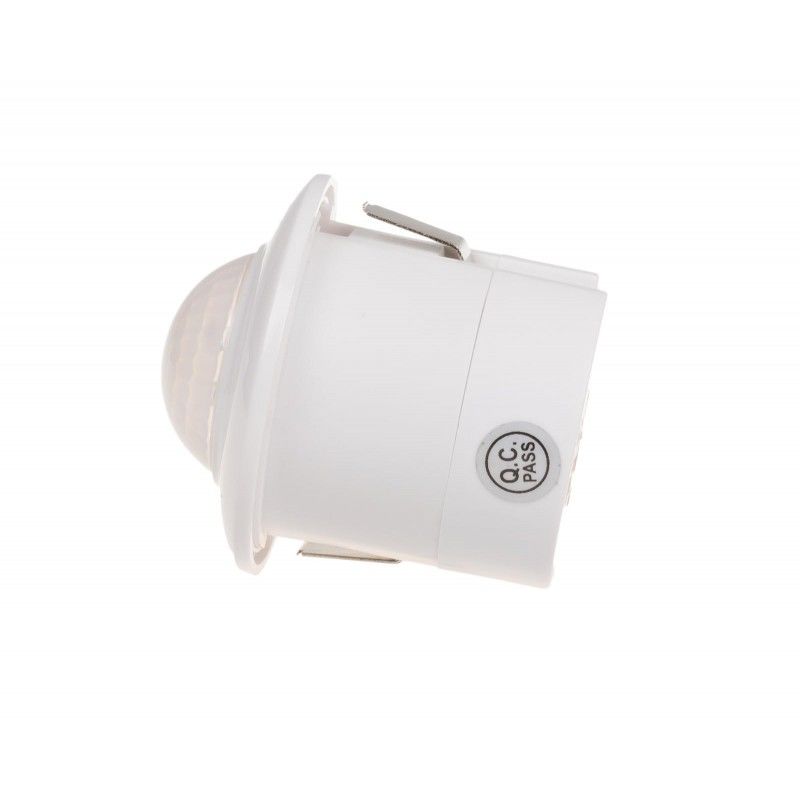

Minyatür kızılötesi hareket sensörü:
dış boyut: Ø 50 mm
montaj deliği: Ø 40 mm
IP20.
Hareket sensörü, koridorlar , avlular, yaklaşımlar ve araba yolları, garajlar vb. yerlerde bir kişi veya başka bir nesne göründüğünde ışığı otomatik olarak geçici olarak açar. Hareket sensörü iç ve dış mekanlarda çalışabilir. Dış mekanda yalnızca sensör muhafazasının ve elektrik bağlantı noktalarının doğrudan yağmura veya kara veya su veya diğer sıvı sıçramalarına maruz kalmadığı yerlerde.
DR-07 minyatür kızılötesi hareket sensörü nasıl çalışır?
DR-07 mini kızılötesi hareket sensörü, çalışma alanında bulunan ısı kaynaklarının hareketini algılar. Algılama verimliliği, hareketli nesnenin yaydığı ısı miktarından, boyutundan ve hareket yönü ve hızından etkilenir. Ortam sıcaklığı da önemli
Kızılötesi sensörün etkinliği şu durumlarda en düşük olacaktır:
- hareketli nesnenin sıcaklığı ortam sıcaklığına yakın olduğunda (örneğin güneşli bir oda, algılama alanındaki radyatör vb.), - nesne
doğrudan düşük hızda hareket ettiğinde hareket sensörüne doğru
- hareketli nesne nesnesinin boyutu, algılama bölgesinin alanına göre küçük olacaktır.
Hareket sensörünün algılama alanında bulunan ışık kaynakları, kızılötesi hareket sensörlerinin hatalı çalışmasına neden olabilir. Işığı açmak veya kapatmak, ampulün sıcaklığında büyük ve hızlı bir değişime neden olur ve bu, kızılötesi hareket sensörü tarafından hareketli bir nesne olarak yorumlanabilir .
Güç tablosu
Yukarıdaki veriler gösterge niteliğindedir ve büyük ölçüde belirli bir alıcının tasarımına (özellikle LED ampuller, enerji tasarruflu lambalar, elektronik transformatörler ve anahtarlamalı güç kaynakları), anahtarlama frekansına ve çalışma koşullarına bağlı olacaktır.
Teknik Veri:
|
Besleme gerilimi |
230VAC |
|
Maksimum yük akımı AC-1 |
5A |
|
Maksimum yük akımı |
1,5 A |
|
Kapatma süresi |
3 sn ÷ 9 dk. (±2 dk.) |
|
Alacakaranlık aktivasyon eşiği |
10÷2000 Lx |
|
Hareket algılama |
0,6÷1,5 m/s |
|
Yatay algılama alanı |
360° |
|
Maksimum ayarlanabilir algılama yarıçapı (h: 2,5 m, Sıcaklık ˂ 24 °C) |
4 m |
|
Sensör kurulum yüksekliği |
h: 2,5 m ÷ 3,5 m |
|
Algılama türü |
kızılötesi radyasyon |
|
Bağlantı |
1,0 mm² vidalı terminaller |
|
Sıkma torku |
0,25 Nm |
|
Güç tüketimi: bekleme/çalışma |
0,10W/0,45W |
|
Çalışma sıcaklığı |
-10÷40°C |
|
Boyutlar |
dış: Ø:50mm, h:52mm; kama yuvası: Ø:39 mm, h:35 mm; montaj deliği: Ø:40mm |
|
Kurulum |
yerleşik için |
|
Güvenlik düzeyi |
IP20 |
